框架支撑部件通用脚架/支撑脚架
- 通用脚架/支撑脚架
- 请作为传送带或装置的支脚使用。
- 倾角可调，非常适合需要倾斜或水平面调整的位置和水条件。
- 另外，打孔追加工型也可以固定在地板上。
- 注)支撑脚无法调整角度。
-
用途
请作为传送带或装置的支脚使用。
最适合需要倾斜和水平调整的地方和水条件。另外，孔追加工型也可以固定在地板上。
注)支撑脚无法调整角度。
-

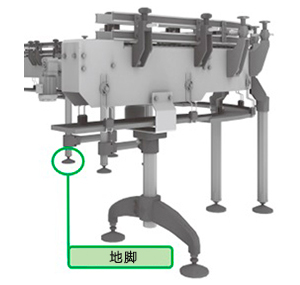

使用图像
单击放大

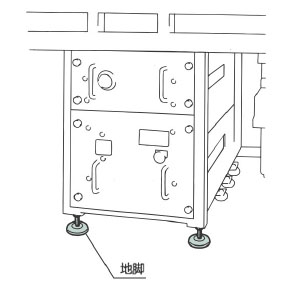

用于食品机械的腿部。
单击放大
框架支撑零件的一览表和按管道适用的零件组合请参照下面按管道尺寸适用的零件组合表。
通用脚/支撑脚列表
通用脚
| 型号 | TP-C17107T-UF | TP-C171054T-UF | TP-C171056T-UF | TP-C171060T-UF | TP-C17715T-UF | TP-C17532T-UF |
|---|---|---|---|---|---|---|
| 类型 | - | |||||
| 使用管道公称直径mm | - | |||||
| 使用管外径mm | - | |||||
| 螺栓尺寸 | M12 | M16 | M20 | M16 | ||
| 形状 |  |
 |
 |
 |
||
| 本体材质 | 强化聚酰胺 | |||||
| 机身外观颜色 | 黑色 | |||||
| 螺栓螺母垫圈材质 | - | |||||
| 螺栓材质 | 不锈钢 | 铁芯聚酰胺 | 不锈钢 | |||
| 衬套材质 | - | |||||
| 螺母材质 | - | 不锈钢 | ||||
| 脚螺栓螺母材质 | - | |||||
| 防滑胶垫材质 | 耐油橡胶岸硬度70 | 耐油橡胶岸硬度70 | ||||
| 防滑胶垫外观颜色 | 黑色 | |||||
| MB等价品 | MB173-68729-UF | MB98-59901-UF | MB98-67304-RF | MB98-67124-RF | - | MB172-56571-UF |
通用底脚 (固定用钻孔附加工型)
| 型号 | TP-C17570CT-UF | TP-C176450T-UF | TP-C176453T-UF | TP-C17237T-UF |
|---|---|---|---|---|
| 类型 | - | |||
| 使用管道公称直径mm | - | |||
| 使用管外径mm | - | |||
| 螺栓尺寸 | M16 | M24 | ||
| 形状 |  |
 |
 |
|
| 本体材质 | 强化聚酰胺 | |||
| 机身外观颜色 | 黑色 | |||
| 螺栓螺母垫圈材质 | - | |||
| 螺栓材质 | 不锈钢 | |||
| 衬套材质 | - | |||
| 螺母材质 | - | |||
| 脚螺栓螺母材质 | - | |||
| 防滑胶垫材质 | 耐油橡胶岸硬度70 | |||
| 防滑胶垫外观颜色 | 黑色 | |||
| MB等价品 | MB323-69733-UF | MB133-63343-UF | MB133-67055-UF | M169-68404N-RF |
支脚
| 型号 | TP-TA16SUS | TP-TB12SUS |
|---|---|---|
| 类型 | - | |
| 使用管道公称直径mm | - | |
| 使用管外径mm | - | |
| 螺栓尺寸 | M16 | M12 |
| 形状 |  |
 |
| 本体材质 | - | |
| 机身外观颜色 | - | |
| 螺栓螺母垫圈材质 | - | |
| 螺栓材质 | - | |
| 衬套材质 | - | |
| 螺母材质 | - | |
| 脚螺栓螺母材质 | 不锈钢 | |
| 防滑胶垫材质 | - | |
| 防滑胶垫外观颜色 | - | |
| MB等价品 | - | |
