循环链

製品写真
  • 在重物的移动、移载、搬运方面具有卓越的功能。
  • 它由框架体和环形滚子组成，环形滚子（由滚子、销轴和连接板组成）环绕框架体的中心板。如果将这种工作原理与普通轴承进行比较，中心板就相当于内环，滚子就相当于滚珠，连接板和销轴就相当于保持架，而接触面就相当于外环。

用途

  • ·重物的移动、运送
  • ·搬运频率较低，不足以设置传送带的情况
  • ·如何有效利用空间?
  • ·加长型滑动导轨

安装示例

安装示例

特性

  • ·重心低的稳定搬运

    低矮的车身减少了抬升搬运物需要，从而实现了重心低、运输更稳定。

  • ·小巧而强大

    由于使用多个滚子承受负荷，因此虽然结构紧凑，但具有较高的负荷能力。

  • ·坚固耐用

    框架主体采用带顶板的结构焊接而成，极富刚性且坚固。另外，通过主要部件的淬火处理，具有优异的耐磨性。

  • -提供塑料滚子式

    塑料滚子，而且它的重量大约是钢制滚筒的一半，因此便于携带。

    塑料滚子的运行噪音比钢辊小，而且没有刺耳的金属声。

    *塑料滚子式滚筒请避免阳光直射。

  • ·多种选项

    集合了各种可依用途使用的选项。

    了解更多

  • ·轻微行驶

    采用与轴承相同工作原理、圆度高的滚子，降低了行走阻力，只需很小的力即可搬运重物。

    使用循环链进行节能模拟

    传送方式 摩擦系数 (μ) 运输所需的力 (F) 功率要求 (W) 省电
    拖

    拖

    		 0.3 2.94kN 0.49kW -
    使用辊式输送机

    使用辊式输送机

    		 0.1 0.98kN 0.16kW 能耗约为30%
    使用钢辊式循环链

    使用钢辊式循环链

    		 0.03 0.29kN 0.05kW 能耗约为30%
    使用塑料滚子式循环链

    使用塑料滚子式循环链

    		 0.04 0.39kN 0.07kW 能耗约为43%

    [例]以10m/min的速度每天运送1000kg的物品1小时。

    • 搬运所需力 [kN] :
      F=W×G×10-3 ×μ
    • 所需电力 [kw (kN・m/s) ] :
      P=F×V×1/60
    • 重量:W=1000千克
    • 速度:V=10m/min
    • 重力加速度:G=9.80665m/s 2
    • 摩擦系数:μ

    CO2約70%削減

    CO2約57%削減

    ※根据“关于促进全球变暖对策的法律执行条例第3条”

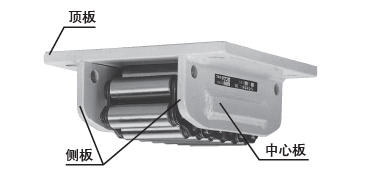

结构

结构
结构

种类

  • ·钢辊型:基本负载能力:14.7kN (1500kgf) 至1961kN (20万 kgf)

    钢辊式是一种结构紧凑、坚固耐用的循环链，其中心板和辊子均经过硬化处理，具有很高的承载能力。

  • -塑料滚子类型：基本承载能力：2.94kN (300kgf) 至 34.3kN (3500kgf)

    塑料滚子型是循环链，辊筒采用工程塑料制成。

    钢辊循环链的基本特性与工程塑料辊的功能相结合。

    特别是“小型塑料滚子”是一款经济实惠、轻便简单的型号，易于使用。

产品目录、使用说明书

型号表示例

TUF25 - ESP
|
尺寸		 ｜
附件类型
ESP：加长侧板型
SGR1：单侧侧导向辊
SGR2：两侧均设有侧导向滚轮
SPK：带刺
SKT：裙型
GPD：带橡胶垫
SCR：带刮刀
可选部件
HDL：手柄
TTB：唱盘

附件/选项概述

注)如果您需要可选的内置发货，请与我们联系。

商品一览表

※单击查看详细信息

钢辊式
型号 基本负荷能力
kN {顿}
TUF-J 14.7 1.5
TUF6 58.8 6
TUF12 118 12
TUF25 245 25
TUF40 392 40
TUF65 637 65
TUF100 980 100
TUF200 1961 200
小型塑料滚子
型号 基本负荷能力
kN {顿}
TUF-JP 2.94 0.3
塑料滚子型
型号 基本负荷能力
kN {顿}
TUF1P 9.8 1
TUF2P 19.6 2
TUF4P 34.3 3.5
双辊式
型号 基本负荷能力
kN {顿}
TUF25W-ESP-TTB 245 25
TUF4WP-ESP-TTB 34.3 3.5

双滚子型是延长侧板式，标准是附带转盘。
