大型输送链轮 简易替换系列

产品图片
  • 简易更换系列是一种用于大型输送链可更换齿结构的链轮。
  • 因为可以不拔轴只更换齿部，所以可以减轻更换作业的负担。
  • 即使在高处设置的设备或多片使用的设备等过去需要花费时间和精力更换的条件下，也能实现高效的维护。
  • 根据用途，我们有各种类型的阵容。

特性

三个“智能”

  • *无需从轴上拔出即可更换齿部
  • *更换提醒标识会在需要更换时​通知您
  • *三种类型，适合各种使用环境
类型 分区类型 环形替换齿型 块状替换齿型
分区类型 环形替换齿型 块状替换齿型
特性

将链轮 (齿部・轮毂部) 分成两部分
轻松更换

分区类型

  • ·轴孔部无间隙一分为二的链轮
  • ·拧紧轮毂部分的螺栓进行安装
  • ·无需拆卸其它部件即可更换分割链轮
  • ·支持所有滚轮形式

环状替换牙轻松替换
​

环形替换齿型

  • ·在安装底座上用螺栓螺母固定环状的替牙
  • ·无需将安装底座从轴上取下即可只更换齿部
  • ·支持所有滚轮形式

具耐磨性的方块状齿部
轻松替换

块状替换齿型

  • ·在安装底座上用螺栓螺母连接块状替换齿
  • ·无需拆下安装底座即可更换滑块替换齿
  • ·每颗替换牙的重量最轻，易于操作

更换提醒标识​（更换通知标志）

一眼就能判断链轮的更换时机。


常规检查

常规检查

确定磨损区域和齿形规之间的间隙

更换提醒标识检查​​

更换提醒标识检查<sup></sup>

牙齿磨损加剧，达到标志的话就是使用极限了。

可选择的齿部紧固方式

对于环状和块状可更换齿，您可以选择采用点焊或防松螺母紧固方式来固定齿上的螺栓和螺母。

点焊安装

点焊安装

HARDLOCK螺母​安装

HARDLOCK螺母<sup></sup>安装

HARDLOCK​是HARDLOCK工业的注册商标。

防松螺母安装规范的特点

防松螺母安装规范无需焊接，是一种安全的安装方法，不涉及用火。
该螺母专为更换而设计，具有高抗振性，并简化了更换过程。
它之所以能抵抗振动，是因为其采用了以下防松原理。

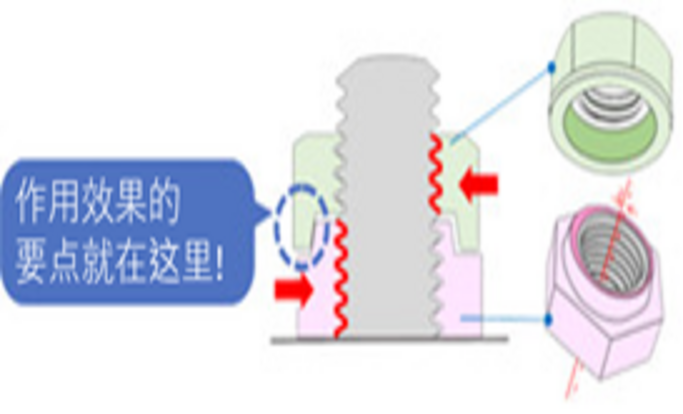

防松原理

防松原理

由凹凸两种螺母构成，首先拧紧作为紧固螺母的实施了楔形偏心加工的凸螺母，然后像套上具有锁紧螺母作用的圆形加工的凹螺母一样拧紧。
通过这样做，凸螺母的螺丝部整体抵压在螺栓一侧，而凹螺母的螺丝部整体抵压在相反一侧的螺栓螺丝部。

[引自HARDLOCK工业有限公司网站]
*防松螺母安装规范采用HARDLOCK工业生产的防松螺母。

※笔记

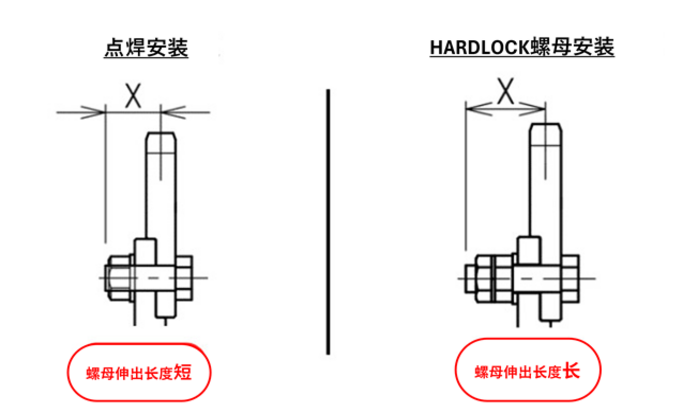

点焊和防松螺母安装方式的螺母突出量有所不同。
请检查它是否会妨碍设备、链条、水桶、围裙等的使用。

螺母接头

笔记）
X 尺寸请参考尺寸表。
当使用带有 GA4附件链条时，如果 GA4附件位于安装防松螺母一侧，则会发生干涉。
请确保 GA4附件和防松螺母安装侧不一样。
您还可以指定防松螺母的安装位置；详情请联系我们。

简易更换系列解决方案实例

以下是一些简易更换系列产品如何用于解决问题的实例。

案例研究1|节省大量工时和成本

无需拆卸链轮轴，只更换磨损的齿部。
实现了作业工数、设备停止时间、成本的削减。

查看案例

事例2|延长寿命和提高维护效率

通过采用特形环形替换牙，提高了耐久性。
减少更换频率，提高保养作业效率的事例。

查看案例

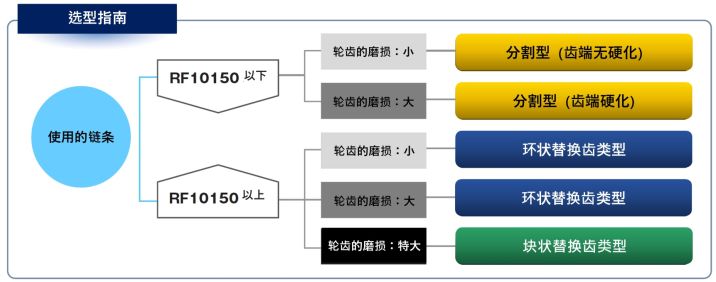

根据使用条件选择型号的标准请参照以下内容。

选型指南

产品目录、使用说明书

型号表示例

分区类型

RF10150 S 10T - BW Q - S TS - E
|
对应链条型号		 ｜
｜		 ｜
｜		 |
轮毂样式
BW:
焊接件轮毂
CW:
焊接双轮毂		 ｜
齿顶硬化处理
N：无齿顶硬化
问：齿顶硬化处理		 ｜
｜
｜
｜
｜		 ｜
｜		 ｜
更换提醒标识
滚子式 齿数 |
分割类型
简易更换系列

环形替换齿型

RF26300 S 10T - BW1 Q - S RK - E
|
对应链条型号		 ｜
｜		 ｜
｜		 |
轮毂样式
BW1:
焊片轮毂
CW1:
焊接双轮毂		 ｜
齿顶硬化处理
N：无齿顶硬化
问：齿顶硬化处理		 ｜
｜
｜
｜
｜
｜
｜		 ｜
｜		 ｜
更换提醒标识
滚子式 齿数 |
环形可更换齿
RK：点焊
RN：防松螺母
简易更换系列
※替换齿用型号 (仅在替换时对应)
RF26300 S 10T - RE Q - S RK - E
|
替换用		 |
RK：点焊
RN：防松螺母
(1个链轮的替牙、螺栓、垫圈、螺母是1套。)
(注) 指定规格时需提供初次交付商品的图纸编号。订购时请告知图纸编号。

块状替换齿型

RF12200 S 10T - BW1 Q - S BK - E
|
对应链条型号		 ｜
｜		 ｜
｜		 |
轮毂样式
BW1:
焊片轮毂
CW1:
焊接双轮毂		 ｜
齿顶硬化处理
N：无齿顶硬化
问：齿顶硬化处理		 ｜
｜
｜
｜
｜
｜
｜		 ｜
｜		 ｜
更换提醒标识
滚子式 齿数 |
块状置换牙
BK：点焊
BN：防松螺母
简易更换系列
※替换齿用型号 (仅在替换时对应)
RF12200 S 10T - RE Q - S BK - E
|
替换用		 |
BK：点焊
BN：防松螺母
(将1个链轮的替牙、螺栓、螺母以及专用粘合剂作为1套。)
(注) 指定规格时需提供初次交付商品的图纸编号。订购时请告知图纸编号。
无法制作与安装底座的齿数不同数量的替牙。

商品一览表

  • 【产品注意事项】
  • ・我们或许能够生产齿数、轮毂直径等与下表所列不同的链轮，详情请联系我们。
    请检查齿的外径与铲斗、裙板等之间是否存在干涉。
    每颗假牙的牙槽骨之间都有缝隙。
    表格中型号旁边的方框表示齿顶是否经过硬化处理（Q/N）以及安装方式。表格中型号旁边的方框也表示齿数。
    - 在表格中，“-”表示不支持的品种。
    • 表中所示的近似质量适用于 S 型辊筒。其他类型辊筒的质量请咨询相关部门。
    请参考使用使用说明书了解安装和拆卸步骤。

分区类型

品种・尺寸一览表

※单击形状编号以显示详细信息。

尺寸 链节距 齿宽 滚子
类型		 轮毂格式 BW CW
形式
RF03075 75 12 R 基本形式编号 RF03075R■T-BW□-STS-E RF03075R■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF03100 100 12 基本形式编号 RF03100R■T-BW□-STS-E RF03100R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05100 100 18 基本形式编号 RF05100R■T-BW□-STS-E RF05100R■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF05125 125 18 基本形式编号 RF05125R■T-BW□-STS-E RF05125R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05150 150 18 基本形式编号 RF05150R■T-BW□-STS-E RF05150R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10100 100 22 基本形式编号 RF10100R■T-BW□-STS-E RF10100R■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF10125 125 22 基本形式编号 RF10125R■T-BW□-STS-E RF10125R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10150 150 22 基本形式编号 RF10150R■T-BW□-STS-E RF10150R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF214 101.6 24 基本形式编号 RF214R■T-BW□-STS-E RF214R■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF430 101.6 18 基本形式编号 RF430R■T-BW□-STS-E RF430R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF450 101.6 22 基本形式编号 RF450R■T-BW□-STS-E RF450R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF650 152.4 22 基本形式编号 RF650R■T-BW□-STS-E RF650R■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF03075 75 9 F 基本形式编号 RF03075F■T-BW□-STS-E RF03075F■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF03100 100 9 基本形式编号 RF03100F■T-BW□-STS-E RF03100F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05100 100 12 基本形式编号 RF05100F■T-BW□-STS-E RF05100F■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF05125 125 12 基本形式编号 RF05125F■T-BW□-STS-E RF05125F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05150 150 12 基本形式编号 RF05150F■T-BW□-STS-E RF05150F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10100 100 15 基本形式编号 RF10100F■T-BW□-STS-E RF10100F■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF10125 125 15 基本形式编号 RF10125F■T-BW□-STS-E RF10125F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10150 150 15 基本形式编号 RF10150F■T-BW□-STS-E RF10150F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF450 101.6 15 基本形式编号 RF450F■T-BW□-STS-E RF450F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF650 152.4 18 基本形式编号 RF650F■T-BW□-STS-E RF650F■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF03075 75 12 S 基本形式编号 RF03075S■T-BW□-STS-E RF03075S■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF03100 100 12 基本形式编号 RF03100S■T-BW□-STS-E RF03100S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05075 75 18 基本形式编号 RF05075S■T-BW□-STS-E RF05075S■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF05100 100 18 基本形式编号 RF05100S■T-BW□-STS-E RF05100S■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF05125 125 18 基本形式编号 RF05125S■T-BW□-STS-E RF05125S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF05150 150 18 基本形式编号 RF05150S■T-BW□-STS-E RF05150S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10100 100 22 基本形式编号 RF10100S■T-BW□-STS-E RF10100S■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF10125 125 22 基本形式编号 RF10125S■T-BW□-STS-E RF10125S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF10150 150 22 基本形式编号 RF10150S■T-BW□-STS-E RF10150S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF205 78.11 28 基本形式编号 RF205S■T-BW□-STS-E RF205S■T-CW□-STS-E
齿数 10/12 10/12
RF214 101.6 24 基本形式编号 RF214S■T-BW□-STS-E RF214S■T-CW□-STS-E
齿数 8/10/12 8/10/12
RF430 101.6 18 基本形式编号 RF430S■T-BW□-STS-E RF430S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF450 101.6 22 基本形式编号 RF450S■T-BW□-STS-E RF450S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12
RF650 152.4 22 基本形式编号 RF650S■T-BW□-STS-E RF650S■T-CW□-STS-E
齿数 6/8/10/12 6/8/10/12

环形替换齿型

品种・尺寸一览表

※单击形状编号以显示详细信息。

尺寸 链节距 齿宽 滚子
类型		 轮毂格式 BW1 CW1
形式
RF10150 150 22 R 基本形式编号 RF10150R■T-BW1□-SR□-E RF10150R■T-CW1□-SR□-E
齿数 10/12 10/12
RF12200 200 28 基本形式编号 RF12200R■T-BW1□-SR□-E RF12200R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF12250 250 28 基本形式编号 RF12250R■T-BW1□-SR□-E RF12250R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17200 200 40 基本形式编号 RF17200R■T-BW1□-SR□-E RF17200R■T-CW1□-SR□-E
齿数 10/12 10/12
RF17250 250 40 基本形式编号 RF17250R■T-BW1□-SR□-E RF17250R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17300 300 40 基本形式编号 RF17300R■T-BW1□-SR□-E RF17300R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26250 250 45 基本形式编号 RF26250R■T-BW1□-SR□-E RF26250R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26300 300 45 基本形式编号 RF26300R■T-BW1□-SR□-E RF26300R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF36300 300 55 基本形式编号 RF36300R■T-BW1□-SR□-E RF36300R■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF6205 152.4 28 基本形式编号 RF6205R■T-BW1□-SR□-E RF6205R■T-CW1□-SR□-E
齿数 10/12 10/12
RF10150 150 15 F 基本形式编号 RF10150F■T-BW1□-SR□-E RF10150F■T-CW1□-SR□-E
齿数 10/12 10/12
RF12200 200 18 基本形式编号 RF12200F■T-BW1□-SR□-E RF12200F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF12250 250 18 基本形式编号 RF12250F■T-BW1□-SR□-E RF12250F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17200 200 28 基本形式编号 RF17200F■T-BW1□-SR□-E RF17200F■T-CW1□-SR□-E
齿数 10/12 10/12
RF17250 250 28 基本形式编号 RF17250F■T-BW1□-SR□-E RF17250F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17300 300 28 基本形式编号 RF17300F■T-BW1□-SR□-E RF17300F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26250 250 30 基本形式编号 RF26250F■T-BW1□-SR□-E RF26250F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26300 300 30 基本形式编号 RF26300F■T-BW1□-SR□-E RF26300F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF36300 300 33.7 基本形式编号 RF36300F■T-BW1□-SR□-E RF36300F■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF6205 152.4 18 基本形式编号 RF6205F■T-BW1□-SR□-E RF6205F■T-CW1□-SR□-E
齿数 10/12 10/12
RF10150 150 22 S 基本形式编号 RF10150S■T-BW1□-SR□-E RF10150S■T-CW1□-SR□-E
齿数 10/12 10/12
RF12200 200 28 基本形式编号 RF12200S■T-BW1□-SR□-E RF12200S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF12250 250 28 基本形式编号 RF12250S■T-BW1□-SR□-E RF12250S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17200 200 40 基本形式编号 RF17200S■T-BW1□-SR□-E RF17200S■T-CW1□-SR□-E
齿数 10/12 10/12
RF17250 250 40 基本形式编号 RF17250S■T-BW1□-SR□-E RF17250S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF17300 300 40 基本形式编号 RF17300S■T-BW1□-SR□-E RF17300S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26200 200 45 基本形式编号 RF26200S■T-BW1□-SR□-E RF26200S■T-CW1□-SR□-E
齿数 10/12 10/12
RF26250 250 45 基本形式编号 RF26250S■T-BW1□-SR□-E RF26250S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF26300 300 45 基本形式编号 RF26300S■T-BW1□-SR□-E RF26300S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF36250 250 55 基本形式编号 RF36250S■T-BW1□-SR□-E RF36250S■T-CW1□-SR□-E
齿数 10/12 10/12
RF36300 300 55 基本形式编号 RF36300S■T-BW1□-SR□-E RF36300S■T-CW1□-SR□-E
齿数 8/10/12 8/10/12
RF6205 152.4 28 基本形式编号 RF6205S■T-BW1□-SR□-E RF6205S■T-CW1□-SR□-E
齿数 10/12 10/12

块状替换齿型

品种・尺寸一览表

※单击形状编号以显示详细信息。

尺寸 链节距 齿宽 滚子
类型		 轮毂格式 BW1 CW1
形式
RF10150 150 22 S 基本形式编号 RF10150S■T-BW1Q-SB□-E RF10150S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF12200 200 28 基本形式编号 RF12200S■T-BW1Q-SB□-E RF12200S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF17200 200 40 基本形式编号 RF17200S■T-BW1Q-SB□-E RF12250S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF17250 250 40 基本形式编号 RF17250S■T-BW1Q-SB□-E RF17200S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF26200 200 45 基本形式编号 RF26200S■T-BW1Q-SB□-E RF17250S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF26250 250 45 基本形式编号 RF26250S■T-BW1Q-SB□-E RF17300S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF26300 300 45 基本形式编号 RF26300S■T-BW1Q-SB□-E RF26250S■T-CW1Q-SB□-E
齿数 10/12 10/12
RF6205 152.4 28 基本形式编号 RF6205S■T-BW1Q-SB□-E RF26300S■T-CW1Q-SB□-E
齿数 10/12 10/12
