刮泥机用链条
- 刮泥机用链条。
- 备齐了树脂制 (ACP)、不锈钢制(带滚子的ACR、轴承座ACS)。
|
ACR型 |
ACP型 |
ACS型 |
阵容

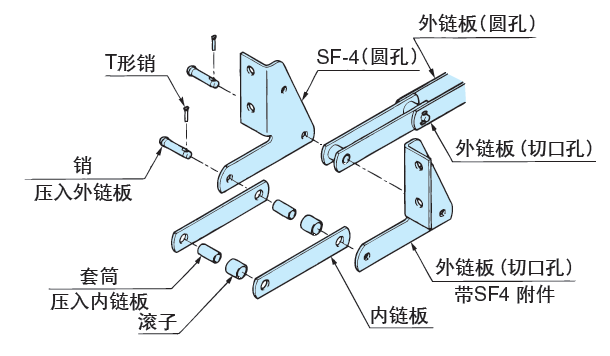

·ACR型
带滚子的链子和齿形块式链轮使胶体接触成为可能，提高了耐磨损性。通过链条的轻量化，通过减轻驱动动力提高了经济性。
・结构和SF4附件（详情请查看产品列表）
在设计时，请注意不要让翼板和链轮相互干扰。

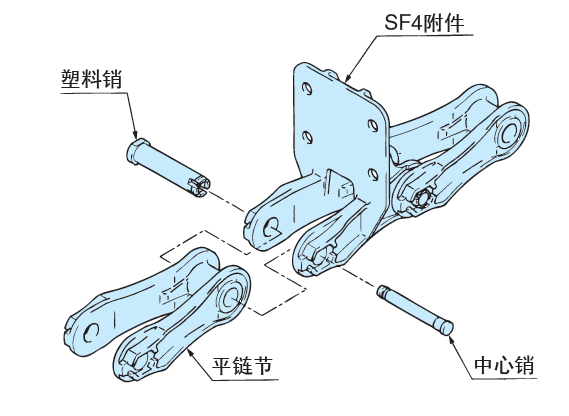

·ACP型
通过与树脂性链轮的组合，具有优异的耐磨损性和耐腐蚀性。因为比钢制链条轻，所以通过减轻动力提高了经济性。
・结构和SF4附件（详情请查看产品列表）
·ACS型
这款链条是业内首款采用淬火不锈钢材质的链条，提高了耐磨性和耐腐蚀性。该链条为套筒链条，没有滚子。
・主机及附件（详情请参阅产品清单）

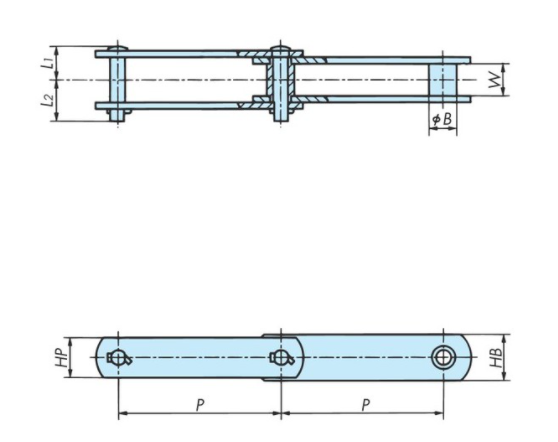

主体部分

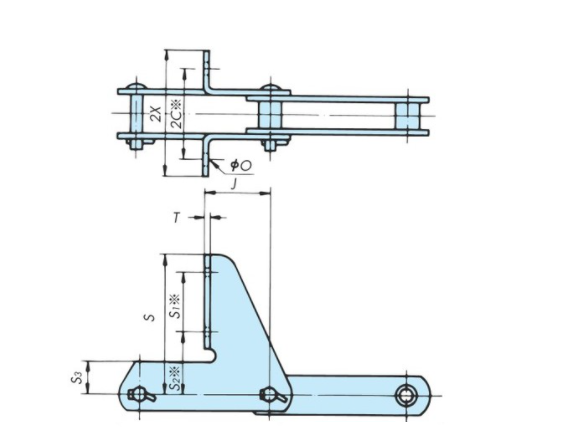

SF4附件
用于沉砂搬运机、污泥收集机的翼板安装。
即使是标准尺寸外的翼板安装尺寸 (※号) 也可根据要求制作。
LA1附件
附件用于将铲斗连接到刮沙机上，使铲斗的安装变得容易。
长针附件
附件用于将铲斗连接到刮沙机上，使铲斗的安装变得容易。
产品目录、使用说明书
商品一览表
*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。
※平均拉伸强度请咨询本公司。
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| ACR810 | R | ACR810 | 22.2 | 22 |
| ACR815 | R | ACR815 | 22.2 | 27.6 |
| ACR816 | R | ACR816 | 25 | 26 |
| ACR819 | R | ACR819 | 29 | 30.6 |
| ACR810SS | R | ACR810SS | 22.2 | 22 |
| 尺寸 | 节距 | 套筒直径 | 内链节 内宽 |
||
|---|---|---|---|---|---|
| 78.11mm | 103.2mm | 152.4mm | Φmm | mm | |
| ACS13 | ACS13078W | ACS13103W | ACS13152W | 23 | 26 |
| ACS15 | --- | --- | ACS15152W | 24 | 26 |
| ACS19 | --- | --- | ACS19152W | 26 | 30 |
| --- | --- | ACS19152WT | 30 | 30 | |
| ACS25 | --- | --- | ACS25152W | 29 | 30 |
| ACS35 | --- | --- | ACS35152W | 35 | 38 |
