通用/强力大型输送链　DTA规格

製品写真
  • DT规格耐磨规格（高级型号）
  • 与DT规格相比，该规范将衬套和滚子之间的耐磨性提高了三倍。
  • 仅支持R滚子、F滚子。
  • 使用环境温度:-20°C至200°C

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

バナー画像

产品目录、使用说明书

特性

与DT规格相比，DTA规格提高了衬套和滚子之间的耐磨性。

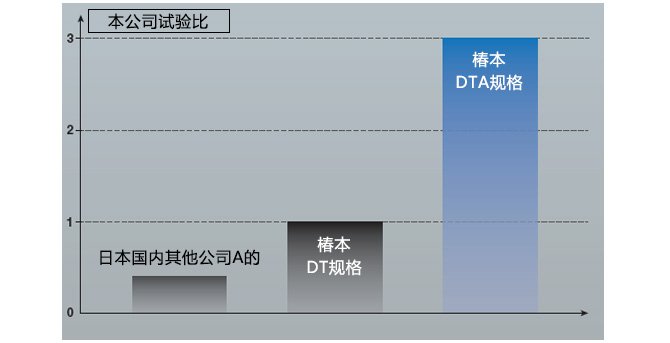

  • ·套筒至滚子间耐磨性能

    ブシュ～ローラ間耐摩耗性能

  • ·同时磨损比较

    套筒比较 滚子比较
    DTA规格 ブシュ比較　DTA仕様 ローラ比較　DTA仕様
    DT规格 ブシュ比較　DT仕様 ローラ比較　DT仕様

商品一览表

※单击查看详细信息全部开启 全部关闭

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 R RF03075R-DTA RF03100R-DTA --- --- --- --- --- --- --- 31.8 16.1
F RF03075F-DTA RF03100F-DTA --- --- --- --- --- --- --- 31.8
RF05 R --- RF05100R-DTA RF05125R-DTA RF05150R-DTA --- --- --- --- --- 40 22
F --- RF05100F-DTA RF05125F-DTA RF05150F-DTA --- --- --- --- --- 40
RF08 R --- --- RF08125R-DTA RF08150R-DTA --- --- --- --- --- 44.5 27
F --- --- RF08125F-DTA RF08150F-DTA --- --- --- --- --- 44.5
RF10 R --- RF10100R-DTA RF10125R-DTA RF10150R-DTA --- --- --- --- --- 50.8 30
F --- --- RF10125F-DTA RF10150F-DTA --- --- --- --- --- 50.8
RF12 R --- --- --- --- RF12200R-DTA RF12250R-DTA --- --- --- 65 37.1
F --- --- --- --- RF12200F-DTA RF12250F-DTA --- --- --- 65
RF17 R --- --- --- --- RF17200R-DTA RF17250R-DTA RF17300R-DTA --- --- 80 51.4
F --- --- --- --- RF17200F-DTA RF17250F-DTA RF17300F-DTA --- --- 80
RF26 R --- --- --- --- --- RF26250R-DTA RF26300R-DTA RF26450R-DTA --- 100 57.2
F --- --- --- --- --- RF26250F-DTA RF26300F-DTA RF26450F-DTA --- 100
RF36 R --- --- --- --- --- --- RF36300R-DTA RF36450R-DTA RF36600R-DTA 125 66.7
F --- --- --- --- --- --- RF36300F-DTA RF36450F-DTA RF36600F-DTA 125
※上述间距以外的部分也可制作。请咨询。 返回本页顶部

英制间距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
101.6mm 152.4mm Φmm mm
RF430 R RF430R-DTA --- 38.1 22.6
RF450 R RF450R-DTA --- 44.5 27
F RF450F-DTA --- 44.5
RF650 R --- RF650R-DTA 50.8 30.2
F --- RF650F-DTA 50.8
RF214 R RF214R-DTA --- 44.5 31.6
RF6205 R --- RF6205R-DTA 57.2 37.1
F --- RF6205F-DTA 57.2
RF212 R --- RF212R-DTA 69.9 37.1
※英制间距为特型对应品。请咨询。 返回本页顶部
