塑料模块链条WT2525VG-K 型
- チェーンピッチ
25.4mm - 对于直线输送
- 封闭型
- 橡胶类型
- 稳定运输和成本方面的兼容性WT2520系列中的橡胶型产品阵容
- 由于在传送面上安装有橡胶，因此最适合最大角度为20度的箱子等倾斜传送。
特性
-

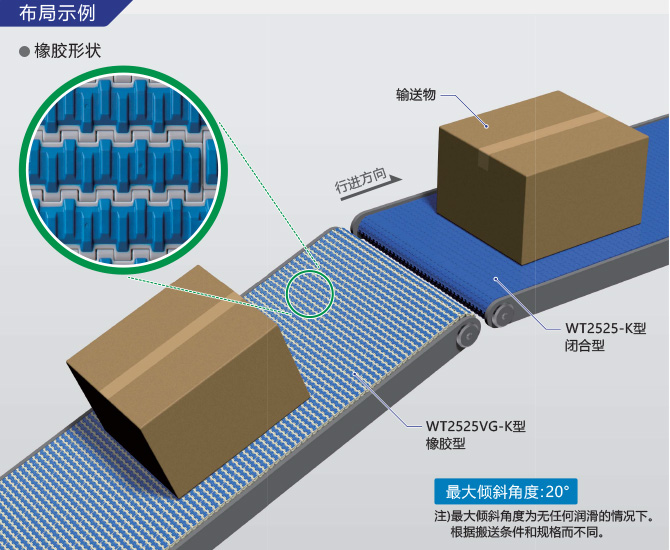

·由于输送面橡胶的高摩擦，最适合倾斜输送
通过在链条的输送面上模制两种颜色的橡胶，搬运物不容易滑落，从而可以在倾斜的表面上输送物品。
-
・衔接布局减少了转移空间
-
·正反底部驱动布局
-
·通过缩进防止橡胶部分磨损
通过在传送带端部设置Φ50的圆棒，可缩小传送带之间的换乘空间。

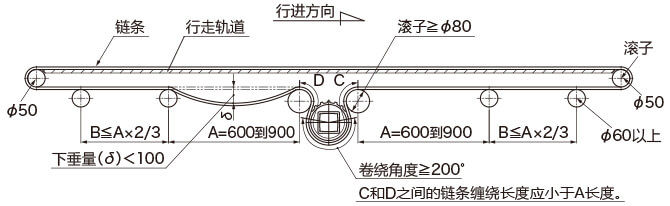

此时为正反底部驱动。关于布局，请参照下面的“正反底部驱动的布局”。
注意：为防止衔接处缠绕，请安装安全装置（例如安全盖）。

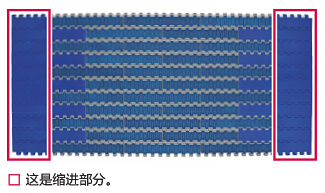

通过设置凹陷区域（无橡胶区域），可将其用作输送机返回侧的链条支撑（回程辊支撑和导轨支撑），防止橡胶部分磨损。（注1）
要创建缩进，请将WT2525VG-K型橡胶与WT2525-K型封闭橡胶组合起来。如右图所示，使用不同的外观颜色进行组合。注) 2
注意
1.特殊布局 (底部驱动) 时，需要用回车辊承接橡胶部分。
2.设置缩进时为订购产品 (每次报价) 。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| 中 | △ | ● | △ | ● | ● | △ | ○ | ● | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | ● | △ |
用途
- ■瓦楞纸板搬运
- ■橡胶块倾斜输送
- ■收缩瓶的倾斜输送

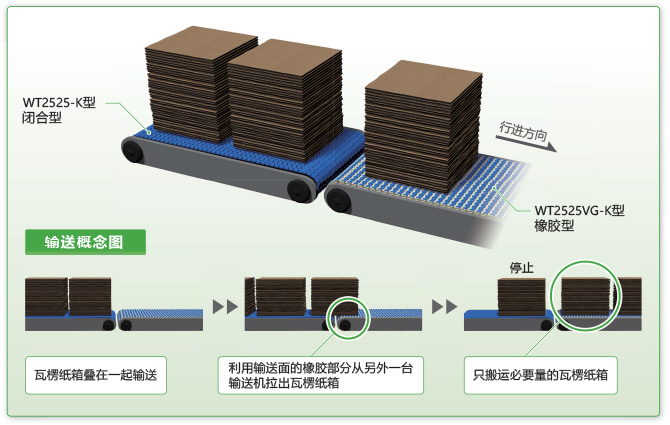

切割瓦楞纸板

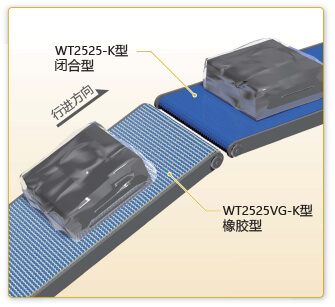

橡胶块倾斜输送

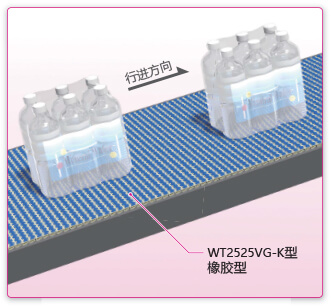

收缩瓶的倾斜输送
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| 橡胶类型 | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT2525VG-K |
|
|
| 链宽mm | 76.2～2362.2 |
| 组织单位 | 每76.2mm |
产品目录、使用说明书
