塑料模块链条WT151 5F-W/WT151 6F-W/WT151 5T-FW/WT151 6T-FW 型
- チェーンピッチ
15mm - 对于直线输送
- 封闭型
- 开式
- 翼板型
- WT1510系列塑料模块链条是替代扁平皮带的理想选择，现在新增了翼板型链条。
- 可倾斜搬运箱子、包装箱、散装物等
特性
-
·可根据用途选择的翼板高度
我们有10mm和50mm的翼板高度，您可以考虑适合运输条件的翼板高度。
注)10mm、50mm以外的翼板高度适用特殊型号。
翼板高度10mm

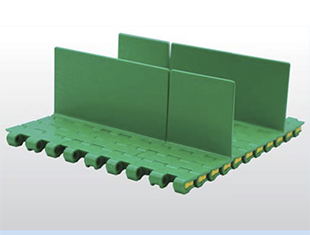

翼板高度50mm
-
·缩进0mm和25mm
用于在返回侧用滚轮支撑链条。
交货根据交货条件，您也可以使用0mm缩进。
注意
1.缩进宽度25mm表示双侧缩进。
2.25mm以外的缩进对应特殊形状。缩进0mm

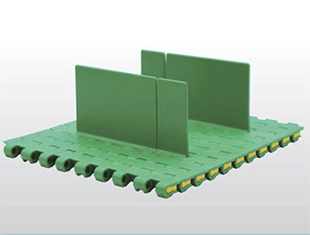

缩进25mm
-

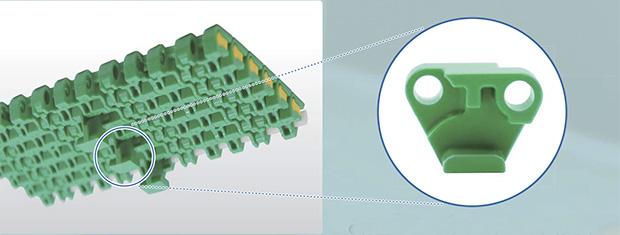

防上浮附件(阻力板)可防止链条向上漂浮。
WT151 5T-FW 和 WT151 6T-FW 型号采用防上浮附件(阻力板)防止链条向上浮起。
防上浮附件(阻力板)
-
使用开槽销可以使切断和连接工作更加顺畅。
链子宽度为50mm、100mm,采用了插头与销一体的“狭缝销”。
链条易于切断和连接，从而减少了链条安装和维护所需的工作量。
也支持传统的主机插针+插头方式。
备注
1.高温 (HTW) 规格、抗紫外线 (UVR) 规格不对应狭缝销方式。

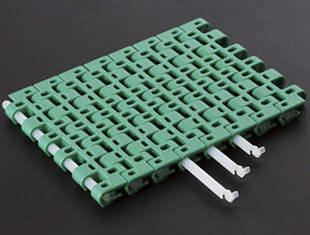

2、链条宽度150mm以上为本体销轴+插头固定方式。狭缝销系统

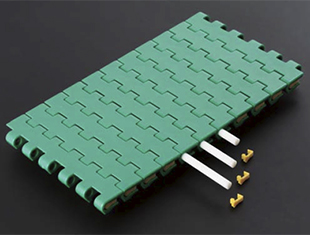

主体销+插头固定方式
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | △ | △ | △ | ○ | △ | ○ | ○ | △* | △ |
| 小 | ○ | ● | △ | ● | ○ | ● | ● | △* | △ |
用途
- ■运输机械部件
- ■蔬菜的搬运
- ■饮料容器的瓶盖搬运
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 对于直线输送 | |||
| 链型 | 封闭型 | 开式 | ||
| 翼板型 | ||||
| 本体链条规格 | - | |||
| 销类型 | - | |||
| 销材质 | - | |||
| 销形状 | - | |||
| 顶板厚度mm | - | |||
| 推杆材质 | - | |||
| 其他功能 | - | 带防上浮附件(阻力板) | - | 带防上浮附件(阻力板) |
| 形式 | WT1515F-W | WT1515T-F-W | WT1516F-W | WT1516T-F-W |
|
 |
 |
 |
|
| 链宽mm | 50～2300 | 100～2300 | 50～2300 | 100～2300 |
| 组织单位 | 每50mm | |||
产品目录、使用说明书

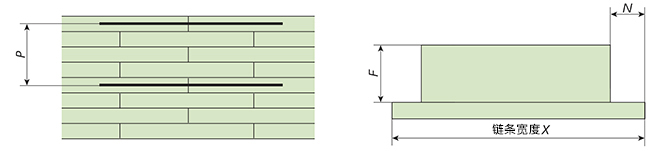

翼板尺寸
为了安装翼板，请确定以下尺寸。
- ·翼板安装间隔P (可从15mm开始安装。)
- ·翼板高度F (请从10mm、50mm中选择。)
- - 凹槽 N（用于支撑返回侧滚子链条，25 mm）
- *当凹槽深度为 0 mm时，链条无法由返回侧滚子支撑。
