塑料顶板链条TTUPM838H型
- チェーンピッチ
25.4mm - 曲线输送用
- 采用特殊的双层D型销，融合了特殊工程塑料和金属
- 销类型在潮湿环境下具有使用寿命长的优点，而金属销的磁力可以防止链条上浮。
特性
-
·采用特殊的双层D型销
采用了融合了塑料和金属销的“特殊双层D型销”。具有塑料的特性，通过磁铁的磁力防止上浮。
“特殊双层D型销钉”与链条的滑动部分为特殊工程塑料，通过特殊工程塑料在水环境中的特性，可抑制磨损延长，延长链条的使用寿命。
比全金属制的销钉轻15%，节能。

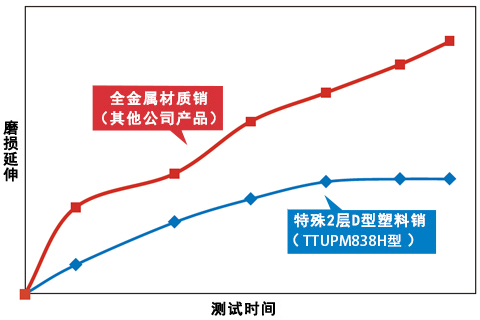

磨损伸长比较

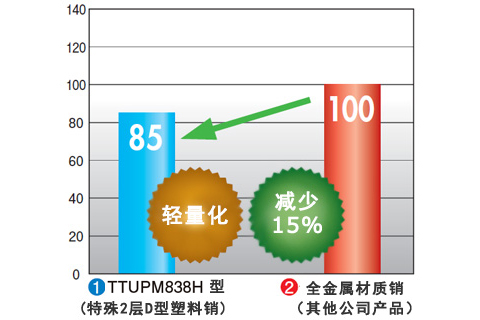

减少链质量
*全金属制销的链子质量为
100时的比较

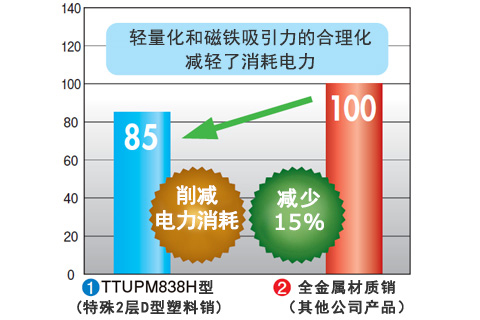

减少电量
*全金属制销钉的电量为
100时的比较
*单击可放大每个图表。
-
·TTUPM838H型结构
-
·最适合饮料容器搬运的Bevedolphin系列
结合使用Bevedolphin系列，可实现传送带设计的标准化。
-

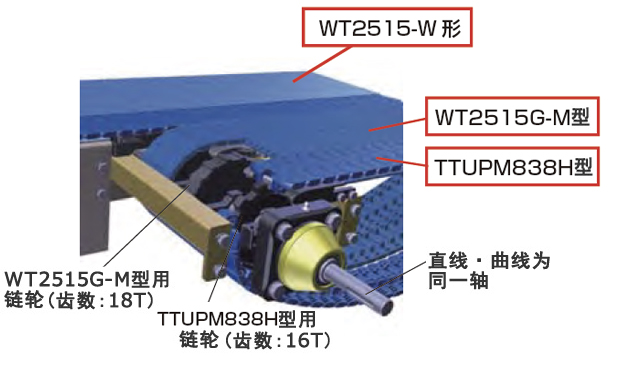

·TTUPM838H型和WT2515G-M型的组合
*图为安装示例。

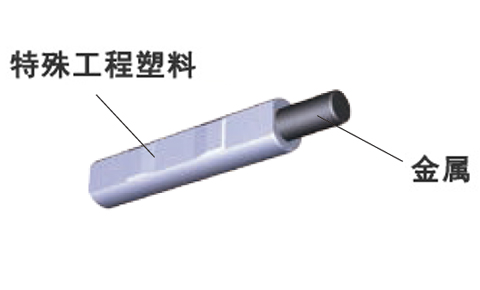

特殊双层D型销

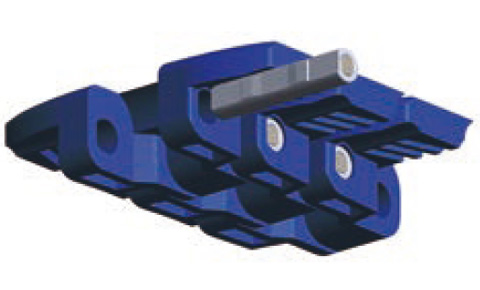

连接销组合

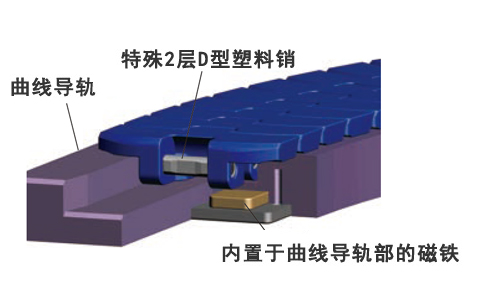

导轨和链条的组合
WT2515G-M 型用于直线输送，TTUPM838H 型用于曲线输送，两者可以安装在同一根轴上。
由于输送高度不变，因此布置多排输送机时，输送机设计较为简单。*上图为安装示例。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 小 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
用途
- ■饮料容器的搬运
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 |
|---|---|
| 用途 | 曲线输送用 |
| 链型 | - |
| - | |
| 本体链条规格 | - |
| 销类型 | 特殊双层D型销 |
| 销材质 | 特种工程塑料+金属 |
| 销形状 | 特殊双层D型销 |
| 顶板厚度mm | 8.7 |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | TTUPM838H |
 |
|
| 顶板宽度mm | 83.8 |
