止动带轮​C型

产品图片
  • 带夹紧环的止动带轮
  • 使用两个螺栓轻松连接。旋转平衡优良，不会使滑轮变形，也可对应小径轴。

特性

  • *是按订单生产的产品。
  • *符合RoHS2规定 (10种物质)

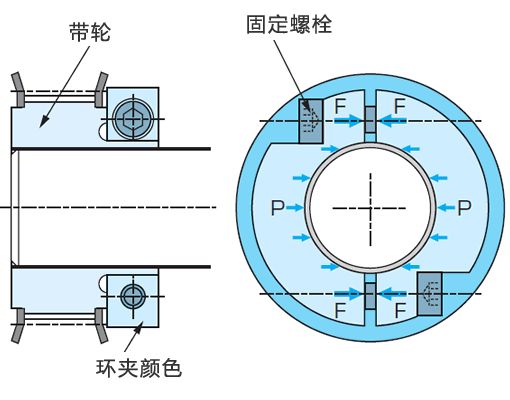

1.紧固原理

在滑轮轮毂上夹2片夹紧套环，用F力拧紧紧固螺栓后，轮毂的外面四周以相当于4F力的面压P压住
收缩。


收缩后的轮毂内面紧贴着轴产生摩擦力，轴与皮带轮牢固地摩擦连接。该夹紧机构的特点是对2根紧固螺栓，用相当于4根螺栓的力紧固轮毂，用较少的螺栓即可获得较大的紧固力。


*点击放大图解

产品目录、使用说明书

产品型号列表

※单击形状编号以显示详细信息。

类型 间距
mm		 材质 基本形式编号 齿数范围 使用皮带宽度mm
6 10 15
锁定
滑轮
C		 2 碳钢 ---
铝 P2M6BF-A-C□□ 28T～60T ○
3 碳钢 P3M10BF-C□□ 22T～32T ○
铝 P3M10BF-A-C□□ 22T～60T ○
P3M15BF-A-C□□ ○
5 碳钢 P5M10BF-C□□ 12T～44T ○
P5M15BF-C□□ ○
铝 P5M10BF-A-C□□ 16T～44T ○
P5M15BF-A-C□□ ○
8 S 型止动带轮适用于 8 mm的节距。
14 S 型止动带轮与 14 mm的节距兼容。
