Zip Master ​

链式作动机
  • 带Zip Chain​悬臂式电动升降机
  • ·高速运行
    可进行最大1000mm/s (60m/min) 的高速升降。
  • ·高频率运行
    多点停止时也可高频率运行。
  • ·长寿命
    实现了升降100万次往返的长寿命，保养也很容易。
  • ・高头
    标准的长行程也可以超过 2 米。
×
(可以通过拖动来移动)

什么是Zip Chain？

  • 高速、高频次运行
  • 多点停止功能
  • 节省空间

Zip Chain是我们公司独家研发的一种链条，它由两条链条像拉链一样相互连接而成，形成一个可以推拉的坚固支柱。

椿本Zip Chain传动装置是一款采用这种链条的商用线性执行器。

与以往的空压·液压缸相比，具有节省空间、高速·高频次运转、多点停止功能、高停止精度、安装方向自由等包括环保在内的诸多特点，广泛用于小型执行机构到大型升降机等领域。

ジップチェーンとは
ジップチェーンとは

バナー画像

视频内容

椿本链式作动机ZME 系列

特性

超越其他驱动方式的高速、高频次运转

使用可连续运行的Zip Chain，能够实现高速、高频运行，超越了其他方法。

  • ·高速:最高1000mm/s
  • ·高频率:300次/小时也可
  • ·长寿命:升降100万次以上
超越其他驱动方式的高速、高频次运转

即使长行程，这种自立式结构也具有极佳的刚性。

它采用结构紧凑但刚性极高的支撑柱。它内置线性导轨，因此即使长行程也能承受悬臂载荷。

  • ·高扬程:可承受2000mm以上
  • -高刚性：采用与Lift Master相同的线性导轨
即使长行程，这种自立式结构也具有极佳的刚性。

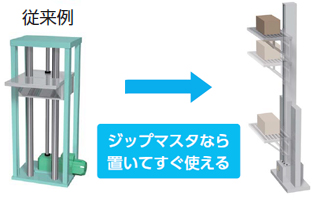

“放置型安装简便，可缩短组装时间

集成了Zip Chain、线性导轨和电机的“放置型

与需要大量设计和组装时间的传统电梯不同，链式作动机只需放置即可使用。

* 也可以作为垂直搬运机使用。

“放置型安装简便，可缩短组装时间

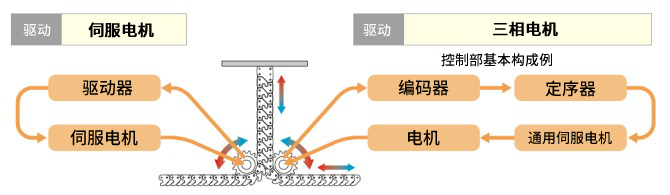

实现多点停止、多段定位

链式作动机的简单控制配置使其能够轻松实现多点停止和多级定位。

实现多点停止、多段定位

结构与其他方法的比较

■独特的内部结构

独自の内部構造

与拖放式升降机比较

传统的垂直搬运升降机需要在现场组装设备，并且为了安装和检查驱动部分，必须在天花板侧设置脚手架。

链式作动机的一体式结构使其易于组装和安装，驱动单元位于地板上，使得检查和维护安全便捷。

与拖放式升降机比较

有关Zip Chain机构和螺丝式锁扣机构的比较，请参见此处。

规格

  • ·升降负荷:1.96kN~9.80kN
  • ·行程:1,500mm/2,000mm
  • ·速度:330~1,000mm/s (19.8~60m/min)
  • ·驱动部:带三相电机/带伺服电机

产品目录、使用说明书

型号显示

ZME L 0500 H 20 G E
｜
｜
链式作动机		 |
|
线性导轨方式		 |
升降负荷
0200:1.96kN{200kgf}
0500:4.90kN{500kgf}
1000:9.80kN{1000kgf}		 |
速度
M、H、U
速度请参照下述
产品型号一览表
。		 |
行程
15:1500mm
20:2000mm		 |
驱动部
G:附三相电机
K:附伺服电机		 |
可选
详情请参照以下内容

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 升降荷载 速度 行程 驱动部 选项

ZMEL











　　




使用的螺丝类型。

升降荷载

在规定的重心位置可升降的负荷。

速度

表示升降速度的记号。

各机型的速度值请参照详细信息。

行程

是可以升降的距离。

驱动部

G:附带三相电机。

K:附带伺服电机。

选项符号

L1:添加一个位置检测传感器。

V:电源电压加倍。

E:电机后部安装旋转编码器。

产品型号列表

※单击形状编号以显示详细信息。

升降负荷
kN{kgf}		 行程
mm		 驱动部 速度M
(19.8m/min)		 速度H
(48m/min)		 速度U
(60m/min)
1.96 {200} 1500 G (带三相电机) --- --- ZMEL0200U15G
2000 --- --- ZMEL0200U20G
4.90 {500} 1500 --- ZMEL0500H15G ---
2000 --- ZMEL0500H20G ---
9.80 {1000} 1500 ZMEL1000M15G --- ---
2000 ZMEL1000M20G --- ---
1.96 {200} 1500 K (附带伺服电机) --- --- ZMEL0200U15K
2000 --- --- ZMEL0200U20K
4.90 {500} 1500 --- ZMEL0500H15K ---
2000 --- ZMEL0500H20K ---
9.80 {1000} 1500 ZMEL1000M15K --- ---
2000 ZMEL1000M20K --- ---
返回此页面的顶部

选项

位置检测传感器追加 [选项符号:L1]

·标准产品备有4个位置检测传感器，可追加1个传感器。

·如果您需要更多传感器，请与我们联系。

对应尺寸:所有标准型号品

电机电压400V级 [选项符号:V]

·将驱动用电机的电压变更为400V级。

对应尺寸:ZMEL0200U□□ G、ZMEL0200U□□ K、ZMEL0500H□□ K、ZMEL1000M□□ K

※选定ZMEL0500H□□ G、ZMEL1000M□□ G后，如需电机电压400V级，请与我们商谈。

带旋转编码器 [选项符号:E]

·在带三相电机的电机反负荷侧轴端安装旋转编码器，可输出电机的旋转信号。

对应尺寸:ZMEL0200U□□ G

※选定ZMEL0500H□□ G、ZMEL1000M□□ G后，如需附带旋转编码器，请与我们联系。

特性

・可控性
可以从减速机中提取出开集电极输出信号，从而实现各种操作。

·袖珍的
电机轴和旋转编码器之间无需使用联轴器连接。

・降低成本
与传统的独立安装方式相比，无需联轴器、底板或调平工作。

旋转编码器规格

电源电压 DC4.5～30V
脉冲数 100
输出形式 开路集电极输出 (NPN型) 6条
AB90°相位差信号+Z原点信号
输出电路

消耗电流 30mA以下
输出电压 0.5V 或更低（最大反向电流）
最大灌电流 40mA MAX
信号上升
下降时间		 1μs以下
最大响应频率 240kHz
输出电路压力 50V MAX
电缆长度 附0.5m连接器
(广濑电机 (株) 制DF3-6S-2C)
振动 4.9m/s 2 {0.5G}以下 (20~50Hz)

结构、尺寸 (旋转编码器安装部)

单击放大

接线表

销轴No. 颜色 连接
1 红色 电源
2 黑色 0V公用
3 蓝色 信号A
4 白色 信号B
5 黄色 信号Z
6 黑色 屏蔽

选定

我们的工作人员将根据您的要求和需求选择合适的升降机。
请点击本页面顶部的“选型计算”选项卡。

在考虑使用链式作动机时需要注意的几点

  • - 由于链式作动机提升速度很快，因此需要变频器控制，并且必须提供足够的加减速时间。
    突然加速或停止可能会导致停止精度下降或工件振动。
    如果链式作动机在启动和停止时因安装表面、臂刚性或负载条件而振动，请延长其加速/减速时间。
    另外，如果您想减少振动量，可以考虑固定链式作动机的顶部。
  • ・链式作动机的公称速度即为最大速度。
    计算提升时间时，请将加速时间和减速时间计入计算。
  • ·需要进一步缩短升降时间、高频率运行、多点定位、连动运行等时，推荐使用伺服电机驱动。
    可对应您所需的伺服马达制造商，敬请咨询。
  • - 下降时会产生较大的再生电流，因此请根据您的使用条件提供容量足够的变频器再生电阻。
    请向变频器制造商咨询再生电阻器的容量。
  • ・我们建议使用容量比电机大一号的变频器。
  • - 创建一个序列，当变频器跳闸时激活制动器。
  • ・链式作动机使用无励磁制动器的电机。
    如果您自行提供电机作为伺服电机，请使用带制动器的键槽轴规格。
    此外，请准备防跌倒装置，以防发生意外跌倒。
    我们还可以生产特制防摔销。
