滚针套筒链NBSS（不锈钢）规格

製品写真
  • 使用专用针，无磨损伸缩的间歇搬运用链条。
  • 这使得在运输系统中使用成为可能，这在过去是不可能的，有助于自动化，节省劳动力和提高生产率的速度。
  • NBSS (不锈钢) 规格中，针以外的部件使用18-8不锈钢，轴承部分附有密封垫片，可在有水滴的环境中使用。

特性

  • ·当弯曲次数为10 7次时，磨损伸长率极小，仅为0.06%。
  • ·滚针以外的部件是不锈钢制的，轴承部分带有密封，所以即使在有水滴的氛围中也可以使用。
  • ·特形实绩也很丰富，可满足各种要求。
  • ・使用温度範囲：-10℃～60℃
  • - 可以使用 RF双倍节距距 R 型滚子链轮。

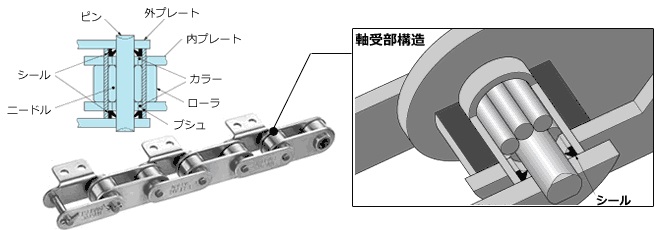

结构

结构
  • ※通过密封防止润滑脂流出。销钉与衬套之间已加润滑脂。

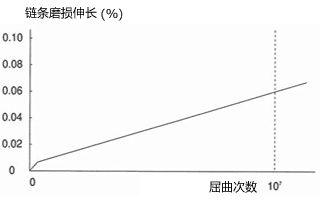

磨损延伸图

磨损延伸图

操作条件

  • ·链编号:RF2040R-NBSS
  • ・チェーン張力：0.44kN{45kgf}
  • ·链条速度:70m/min (加速试验)
  • ·链轮齿数:12T×12T
  • ・链节数：44个链接
  • ·连续运转

注意事项

  • ·溅到水的程度的话有密封性，但是因为不是完全防水功能，所以不能在水中使用。
  • 请注意，A 和 K附件的 C 和 X 尺寸以及销轴长度与NB（普通）规格滚针套筒链不同。

附件类型

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

对于 NBSS（不锈钢）滚针套筒链，请使用标准不锈钢双倍节距链轮，并采用 R 型滚子规格。

链条链轮适合表请看这里。

链轮匹配表

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

※下表还包括相关产品。这一页介绍的商品的型号带有颜色。

间距
mm		 滚针套筒链 滚子直径
mm		 内链节
内宽
mm
NB（普通）规格 NBH（高精度）规格 NBSS (不锈钢) 规格
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
