止动带轮​S型

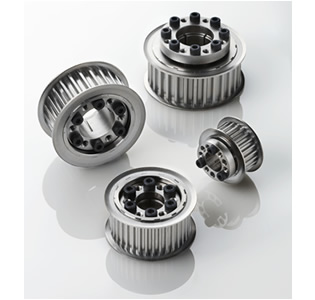

产品图片
  • 最标准的止动带轮类型
  • *强力扣合设计，可与超级PX同步带配合使用
  • *平面安装实现了重量轻，节省空间
  • *滑轮主体采用被称为超级硬铝的高强度铝合金制成的“S型铝”，
    滑轮主体和套筒采用非电解镀镍的“S型镀金规格”也推出了系列产品。
  • *在进一步减轻重量和减少惯量方面发挥作用

特性

  • *轴与滑轮之间采用强力无背隙连接。
  • *无需按键、轴向防脱，可轻松定位、调整相位。
  • *螺栓数量少，安装、拆卸简单。
  • *根据型号可以简单安排。不需要创建轴孔加工图纸。

1.紧固原理

同步带轮的内径和套筒的外径均为锥形，通过拧紧紧固螺栓，
同步带轮通过在锥形表面上滑动而运动。


此时，楔形作用产生力 P 和 P'，这些力作用于轴和锥形表面的内表面。
P 和 P' 力产生摩擦力，将同步带轮和轴紧紧地连接在一起。


*点击放大图解

2. S型止动带轮，镀层

这是 S 型止动带轮的镀层版本，采用化学镀镍工艺。

  • ·滑轮主体和套筒采用了无电解镀镍，螺栓采用了特殊涂层。
    ・强力、零松动紧固，提高耐腐蚀性，实现无需润滑油的干式紧固。

产品目录、使用说明书

型号表示例

·材质:碳钢或高强度铝合金

PT 30 P5M 10 AF -A - S S1 4 16
|
滑轮		 |
滑轮
齿数		 |
种类
(间距)		 |
使用
腰带宽
mm		 |
滑轮
形式
(形状)		 |
材质
无:机械构造用碳素钢
-A:高强度铝合金		 |
安装形状
S:标准
F:平整		 |
袖子
边框编号		 |
紧固螺栓
根数		 |
轴孔直径
mm

·规格:电镀规格

PT 30 P5M 10 AF - S S1 3 16 -K
|
滑轮		 |
滑轮
齿数		 |
种类
(间距)		 |
使用
腰带宽
mm		 |
滑轮
形式
(形状)		 |
安装形状
S:标准
F:平整		 |
袖子
边框编号		 |
紧固螺栓
根数		 |
轴孔直径
mm		 |
电镀规格

产品型号列表

皮带式

AF-S标准安装 AF-F平面安装 BF-S标准安装 BF-F平面安装 B-S标准安装 B-F平面安装

※单击形状编号以显示详细信息。

间距
mm		 滑轮
形式		 材料或规格 基本形式编号 齿数范围 使用皮带宽度mm
10 15 25 40 60
2 C 型止动带轮支持 2 mm的节距。
3 C 型止动带轮和N 型止动带轮与 3 mm节距兼容。
5 AF 碳钢 P5M10AF-□S□□□ 24T～72T ○
BF P5M10BF-□S□□□
AF P5M15AF-□S□□□ ○
P5M25AF-□S□□□ ○
高强度铝合金 P5M10AF-A-□S□□□ 24T～60T ○
BF P5M10BF-A-□S□□□
AF P5M15AF-A-□S□□□ ○
P5M25AF-A-□S□□□ ○
电镀规格 P5M10AF-□S□□□-K 25T～72T ○
P5M15AF-□S□□□-K ○
P5M25AF-□S□□□-K ○
8 AF 碳钢 P8M15AF-□S□□□ 20T～72T ○
BF P8M15BF-□S□□□
AF P8M25AF-□S□□□ ○
BF P8M25BF-□S□□□
AF P8M40AF-□S□□□ ○
BF P8M40BF-□S□□□
AF P8M60AF-□S□□□ 28T～72T ○
BF P8M60BF-□S□□□
AF 高强度铝合金 P8M15AF-A-□S□□□ 20T～60T ○
P8M25AF-A-□S□□□ ○
P8M40AF-A-□S□□□ 24T～60T ○
电镀规格 P8M15AF-□S□□□-K 20T～72T ○
P8M25AF-□S□□□-K ○
P8M40AF-□S□□□-K 24T～72T ○
P8M60AF-□S□□□-K 26T～72T ○
14 AF 碳钢 P14M40AF-□S□□□ 28T～72T ○
B P14M40B-□S□□□
AF P14M60AF-□S□□□ ○
B P14M60B-□S□□□
高强度铝合金 ---
AF 电镀规格 P14M40AF-□S□□□-K 28T～50T ○
P14M60AF-□S□□□-K ○
