倍速链配件

产品图片

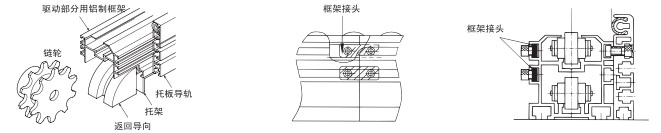

  • 倍速链和中心滚子链的输送机外围部件。
  • 我们有各种托盘导轨、塑料轨道、返回导向、支架、框架接头等。

产品目录、使用说明书

框架

  • -铝合金框架
    这款倍速链的铝制框架（包括带盖罩的）采用工程塑料作为滚子。
  • - 铝合金框架，钢轨
    钢轨铺设在铝制框架输送侧的小直径滚筒上。
    可与所有倍速链（包括带盖罩的链条）和中心滚子链条配合使用。
  • ·这是一款为了让链子的回扣部侧接而进行了端面切割加工的框架。
    备有铝制框架、附钢导轨铝制框架两种规格。
  • ·标尺:1m (全尺寸)
  • -我们还提供一系列倍速链配件切割规格，并按所需长度切割交付。

商品一览表

※单击以查看详细信息。

框架类型 链条
尺寸		 中间用 驱动部用 从动部用
铝制框架 RF2030 RF2030VRP-R2 RF2030VRP-R1K RF2030VRP-R1J
RF2040 RF2040VRP-R2 RF2040VRP-R1K RF2040VRP-R1J
RF2050 RF2050VRP-R2 RF2050VRP-R1K RF2050VRP-R1J
RF2060 RF2060VRP-R2 RF2060VRP-R1K RF2060VRP-R1J
附钢导轨
铝制框架		 RF2030 RF2030VRP-R2S RF2030VRP-R1SK RF2030VRP-R1SJ
RF2040 RF2040VRP-R2S RF2040VRP-R1SK RF2040VRP-R1SJ
RF2050 RF2050VRP-R2S RF2050VRP-R1SK RF2050VRP-R1SJ
RF2060 RF2060VRP-R2S RF2060VRP-R1SK RF2060VRP-R1SJ
RF2080 RF2080VRP-R2S RF2080VRP-R1SK RF2080VRP-R1SJ
其他附钢导轨
铝制框架		 RF2050 RF2050VRP-R2HS --- ---

倍速链托盘导轨

  • ·安装在铝制框架侧面，引导托盘的导轨。
  • -我们还提供一系列倍速链配件切割规格，并按所需长度切割交付。
  • *塑料轨道不包含托盘导轨，请单独订购。

商品一览表

※单击以查看详细信息。

链条
尺寸		 中间用 驱动从动部用
RF2030 RF2030VRP-PGR2 RF2030VRP-PGR1
RF2040 RF2040VRP-PGR2 RF2040VRP-PGR1
RF2050 RF2050VRP-PGR2 RF2050VRP-PGR1
RF2060 RF2060VRP-PGR2 RF2060VRP-PGR1
RF2080 RF2080VRP-PGR2 RF2080VRP-PGR1

塑料轨道

  • - 将其安装在托盘导轨上，以改善托盘滑动性能。
  • ·备有中间用、驱动从动部用。
  • -我们还提供一系列倍速链配件切割规格，并按所需长度切割交付。
  • *塑料轨道不包含在托盘导轨中。

商品一览表

※单击以查看详细信息。

链条
尺寸		 中间用 驱动从动部用
RF2030 RF2030VRP-PR2 RF2030VRP-PR1
RF2040 RF2040VRP-PR2 RF2040VRP-PR1
RF2050 RF2050VRP-PR2 RF2050VRP-PR1
RF2060 RF2060VRP-PR2 RF2060VRP-PR1
RF2080 RF2080VRP-PR2 RF2080VRP-PR1

返回导向

  • - 引导倍速链的返回侧到达铝合金车架的两端。
  • ·材质:超高分子聚乙烯 (RF2030・RF2040与带盖罩共用)
  • ※也可用于中央滚子链。

商品一览表

※单击以查看详细信息。

链条
尺寸		 适用于倍速链 带盖罩
倍速链用
RF2030 RF2030VRP-RG RF2030VRP-RGと共用
RF2040 RF2040VRP-RG RF2040VRP-RGと共用
RF2050 RF2050VRP-RG RF2050VRP-RG-SC
RF2060 RF2060VRP-RG RF2060VRP-RG-SC
RF2080 RF2080VRP-RG RF2080VRP-RG-SC

托架

  • ·安装返回导向的金属配件。
  • ·材质:铝
  • ※不附带安装螺栓。

商品一览表

※单击以查看详细信息。

链条
尺寸		 型号
RF2030 RF2030VRP-GB
RF2040 RF2040VRP-GB
RF2050 RF2050VRP-GB
RF2060 RF2060VRP-GB
RF2080 RF2080VRP-GB

框架接头

  • ·连接框架之间的螺母形状的接头零件。
  • ·材质:不锈钢

商品一览表

※单击以查看详细信息。

链条
尺寸		 型号
RF2030 RF2030VRP-FJ
RF2040 RF2040VRP-FJ
RF2050 RF2050VRP-FJ
RF2060 RF2060VRP-FJ
RF2080 RF2080VRP-FJ
