Q&A 顶板链

我们已将客户提出的“常见问题”以问答形式发布。请点击问题查看答案。

Q&A 中的词语。

顶板链

Q1 顶板链有哪些分类？
Q2 塑料顶板链和不锈钢顶板链的分类和特点是什么？
Q3 我该如何选择顶板链规格（材质）？
Q4 不锈钢销轴和塑料销轴有什么区别?
Q5 如何选择导轨材料?
Q6 直线导轨的安装方法是?
Q7 低摩擦・耐磨损（ALF）规范有哪些例子？
Q8 顶板链所用材料的耐腐蚀性如何？

塑料顶板链条，塑料块形链条

Q9 塑料顶板链条和塑料块形链条的输送机设计是什么？
Q10 顶板链和塑料块形链条的回程侧布局
Q11 关于使用角盘的输送机
Q12 月牙形塑料链条的输送机设计是什么样的？
Q13 如何拆卸和组装塑料顶板链条和塑料块形链条？
Q14 在塑料顶板链条和塑料块形链条上使用塑料销钉时，我应该采取哪些预防措施？
Q15 塑料顶板链条和塑料块形链条可以正反转吗？
Q16 直线输送TTP、TPF、TPS 和 TPH 应该如何使用？
Q17 如何区分用于曲线运输的TTUP和TPU?

塑料模块链条

Q18 塑料模块链条有哪些用途？
Q19 如何拆卸和组装塑料模块链条？

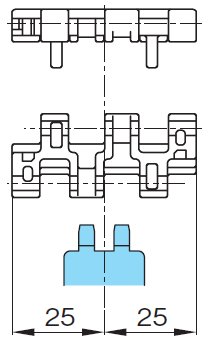

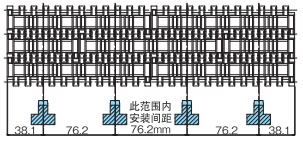

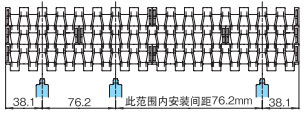

Q20 链轮的安装方法是?
Q21 塑料模块链条的输送机设计是什么？
Q22 塑料模块链条返回侧的布局
Q23 塑料模块链条可以正反转吗？
Q24 我想做一个小的传送带。

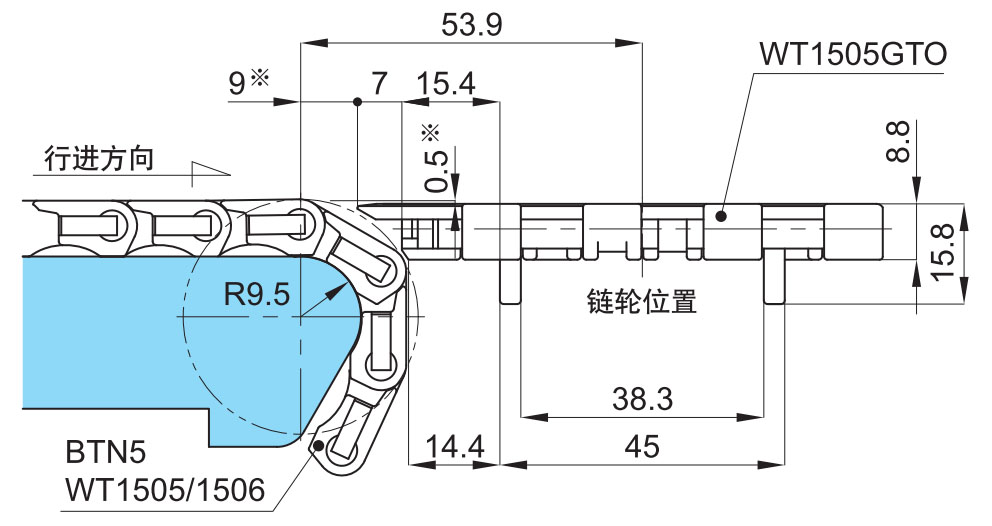

Q25 我想清除横向传送带上残留的搬运物。

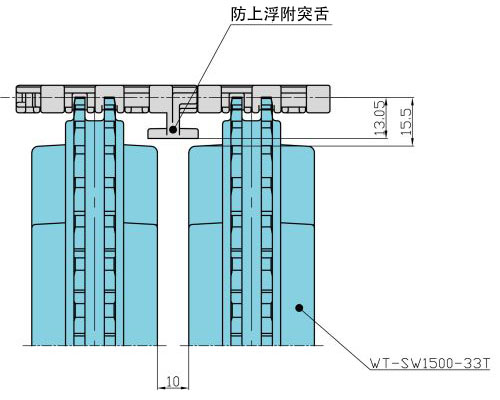

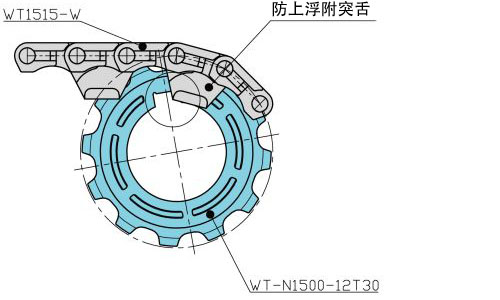

Q26 [塑料模块链条] 带有防上浮附件(阻力板)的链条可以使用哪些链轮？
回答
Q1 顶板链有哪些分类？
A1

顶板链分为三大类产品：塑料顶板链、不锈钢顶板链和顶板链配件。有关塑料顶板链和不锈钢顶板链的区别，请参阅下方的“功能快速参考表”和“塑料顶板链与不锈钢顶板链概览对比”。

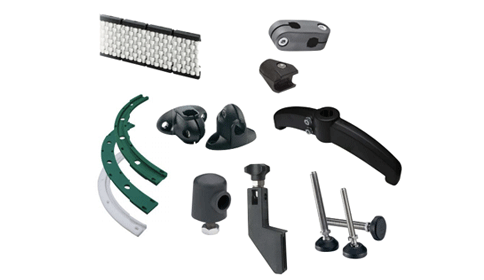

【顶板链配饰】

可根据用途从各种形状、材质中进行最佳组合，最适合用作传送带的周边装置。

  • 塑料轨道
  • 套色
  • 链条导向零部件
  • 框架支撑零部件
  • 导轨零部件
  • 轴承装置
  • 顶板链拆卸和连接工具

的规格化距离的幂函数。

【特点一览表】

特性 塑料顶板链 不锈钢顶板链
1 塑料独特的柔软性可减少搬运物上的划痕。 容许张力较大
注）1
2 重量轻、结构简单，易于维护 可在-20°C~400°C的各种温度下使用
注) 2
3 采用滑动特性优异的材质，寿命更长 作为标准耐腐蚀链使用
注) 3
4 噪音比不锈钢链条输送机低5~7dB ---
5 不生锈，卫生，可直接运送食品 ---
  • 注：1.容许张力约为我们 TT/TP 型的两倍。
  • 注)2.对于SUS304制造。
  • 注)3、所有部件均由SUS304制造时。

【塑料顶板链与不锈钢顶板链的比较】

条目 塑料顶板链 不锈钢顶板链
噪音 -5～7dB 作为0
轻 1/3 作为1
摩擦系数 1/1.5～1/2.5 作为1
工作温度 -20°C至80°C (部分地区除外) -20°C～400°C
容许张力 1/2 作为1
返回到问题
Q2 塑料顶板链和不锈钢顶板链的类型、特点和用途是什么？
A2

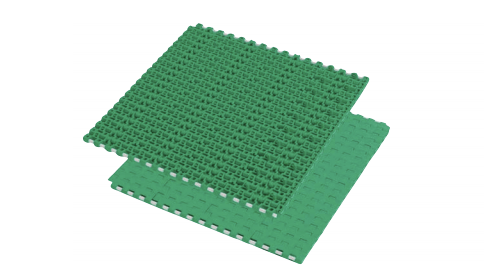

[塑料模块链条]

将具备链条结构的塑料制模块连杆组合成砖状，通过带状的宽输送面和链条与链轮的啮合实现可靠驱动。

您可以根据搬运物的用途和形状选择“关闭类型”、“打开类型”和“网状型”。此外，我们还提供适用于倾斜运输的“磁铁型”，“橡胶型”和“翼板型”。

输送面宽度可达 50 mm，比塑料顶板链条或塑料块形链条输送面更宽。

[主要用途]

一次搬运多件物品，非常适合搬运重物

(应用实例)
  • 大量容器
  • 包装箱和床单等宽幅物品
  • 轮胎等重物搬运

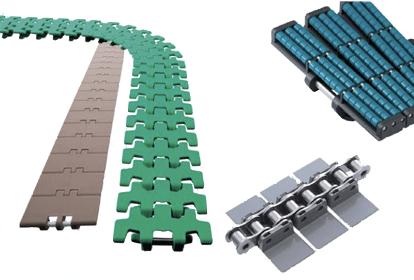

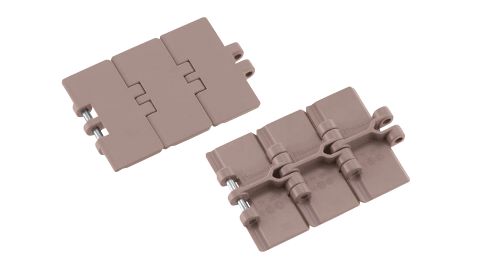

[塑料顶板链条]

顶板和链子部分用塑料一体成型，用连接销连接。

我们还提供一系列型号，其中只有顶板采用塑料材质，链条则采用钢材。此外，我们还有一些型号，其顶板上装有可自由旋转的滚轮，这可以降低堆积过程中的管线压力。

顶板宽度可根据搬运物大小，从 42.0 mm到 304.8 mm中选择。

[主要用途]

最适合在板上逐一装载和搬运

(应用实例)
  • 容器输送
  • 包装箱交货

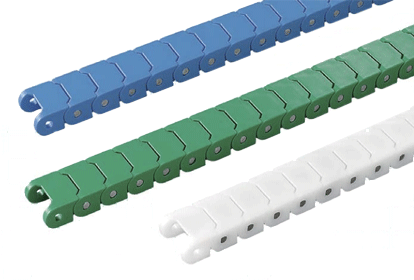

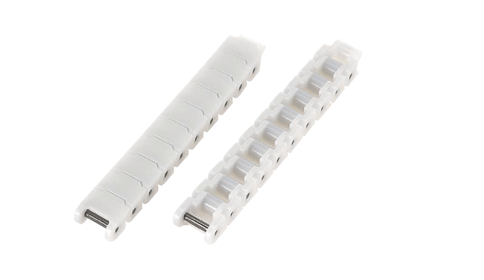

[塑料块形链条]

这是一种简单的结构，通过链节销链节块形状的链节。

链节距（9.525 至 25.4 mm）比塑料顶板链条的节距小，因此链轮的外径可以更小。

可缩小过渡部分 (死角)，方便接送。链节宽度仅为13~63mm，占用空间更小。

[主要用途]

  • 单排使用：非常适合携带眼药水等小件物品
  • 2条使用:最适合搬运托盘和包装箱
(应用实例)
  • 小物件搬运
  • 货盘传送
  • 包装箱交货

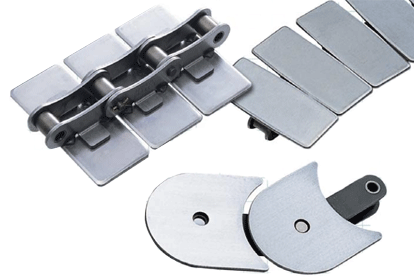

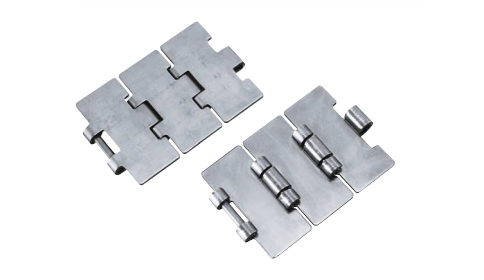

【不锈钢顶板链】

顶板链主要部件采用不锈钢材质，具有优异的耐腐蚀性。有的款式是顶板与链条一体成型，有的款式则是两者连接在一起。

一般来说，最大容许张力大于塑料顶板链条的张力。

[主要用途]

  • 适用于运输无法用塑料搬运的重物或长输送机长度物品。
  • 炉内等有温度的环境 (SUS304制时:-20°C~400°C)
  • 化学品等的氛围 (所有零件由SUS304制造)
(应用实例)
  • 重物搬运
返回到问题
Q3 我该如何选择顶板链规格（材质）？
A3

请从以下链接确认规格选择方法和规格适用表。

如何根据规格选择塑料模块链条、塑料顶板链条和塑料块形链条规格和应用表格

返回到问题
Q4 不锈钢销轴和塑料销轴有什么区别?
A4

塑料销规格轻便易用，是塑料模块链条和塑料顶板链条的主流选择。但是，如果链条仅暴露于水中（水是从前一道工序中附着在搬运物上的），不锈钢销规格可能会因水的影响而缩短使用寿命，因此建议使用塑料销规格。

不锈钢销是塑料块形链条的主流规格，但根据产品不同，容许张力可能大于塑料销的规格。此外，对于易受冲击的产品，建议使用不锈钢销。


弹簧规格

容许张力与不锈钢销大致相同（80-100%）
我们巧妙地利用了厚塑料销和铰链部分的结构。

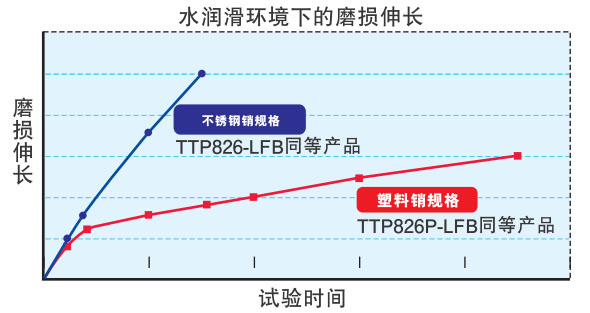

长寿命:通过椿本独特的材质组合，在干燥、肥皂水、水等各种条件下都能发挥出色的销轴瓦耐磨性。特别是在水润滑中发挥效果。

轻量化设计：比顶板链轻75-85%，采用不锈钢销钉。易于操控，降低动力需求和噪音。

易于处理:由于整个链条都是工程塑料，因此可以按原样处理。

符合食品卫生法:链节销均使用符合食品卫生法的材料。

注意事项：1.请参阅产品目录技术说明、顶板链的处理、销类型的使用注意事项以及拆卸和连接。
2. 塑料销规格允许在高达 60°C 的潮湿环境下工作。

返回到问题
Q5 如何选择导轨材料?
A5

设计塑料链条时，作为链条的承托，一般需要设置导轨。请根据用途、目的选择此滑轨材质。

通用用途

超高分子量聚乙烯导轨（塑料轨道、P-rail）常被使用。推荐用于润滑环境。
*请注意，如果没有润滑，会产生大量的磨损粉末。

当您想要减少磨损粉的产生时

我们建议使用PLF或M型导轨。不锈钢（抛光）或金属导轨（硬铬镀层并抛光）也能减少磨损粉的产生。

※M导轨是干燥条件专用的。润滑或沾水时请勿使用。

※不锈钢等金属导轨产生的磨损粉是含有金属粉的黑色的东西。

有关每个导轨的特性，请单击此处

在高温环境下使用时

我推荐金属导轨。请使用混合规格或硬质镀Cr+抛光加工的产品。


在高温下使用时

推荐使用不锈钢制 (冷轧材) 导轨材质。

考虑到热膨胀，请仅固定滑轨的一端。导轨之间的间隙也应考虑热膨胀。

(参考:SUS304的线性膨胀系数... 1.8×10-5 mm/mm/°C)

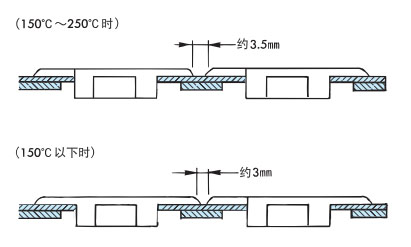

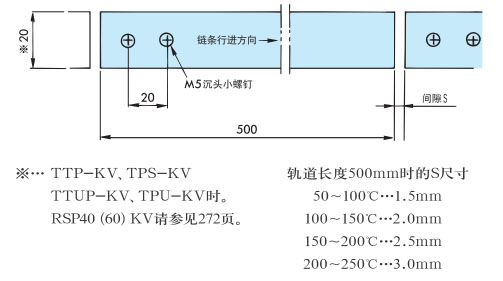

(例) 不锈钢导轨的固定与导轨间的间隙

当环境温度低于 150°C 时，可以使用标准钢链轮。
温度高于 150°C 时，需要使用专用链轮。详情请联系我们。

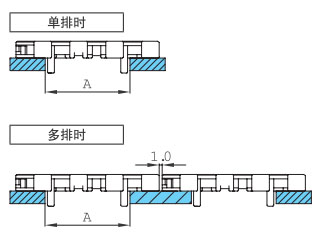

当使用多排链条时，链条之间的间隙应符合以下尺寸。

为了吸收链条的热膨胀，需要绑带。调整卷曲时，请务必将卷曲调整到工作温度。降温时，请务必松开绷带后再进行。

会产生黑色磨损粉，因此要定期清洁。

启动时采用慢启动（使用变频器控制等），停止时采用慢停止。


<导轨材质的选择表>
顶板链类型 导轨材质 润滑 (无) 润滑 (有)
磨损性夹杂物
无 有 无 有
不锈钢顶板链
・用于直线输送
・用于弯曲运输		 不锈钢 D D B B
钢 D C B A
塑料轨道
（P轨）
PLF铁路		 A × A ×
M导轨
SJ-CNO		 A × × ×
塑料顶板链条
塑料块形链条
塑料模块链条
（定宽）
・用于直线输送
・用于弯曲运输		 不锈钢 B D A A
钢 A C D D
P导轨 D × A ×
PLF导轨 B × A ×
M导轨
SJ-CNO		 A × × ×
塑料模块链条（宽型）
・用于直线输送
・用于弯曲运输		 不锈钢 B D A A
钢 A C B B
塑料轨道 D × A ×
PLF导轨 B × A ×
M导轨
SJ-CNO		 A × × ×
  • A:特别推荐
  • B:建议
  • C:“是”中的建议
  • D:是
  • 否:不合适

注)

  1. Lambda规格不锈钢顶板链应无需润滑即可使用。
  2. 耐热高速 (KV) 规格在常温下应使用不锈钢或钢制导轨，在高温 (>50°C) 下应使用不锈钢。
  3. 推荐金属导轨=冷轧材料
  4. 钢轨表示油润滑的情况。
  材质・颜色 特性
塑料轨道
（P轨）
  • 超高分子量聚乙烯
    (外观颜色:白色或绿色)
  • 最常用的导轨
  • 切削加工或挤出制品
  • 建议在潮湿环境下使用塑料顶板链
  • 吸水性少，耐化学品性，耐冲击性也很出色。
PLF导轨
  • 低摩擦・耐磨损耐磨性
    超高分子量聚乙烯
    （外观颜色：白色）
  • 比P导轨摩擦更小、更耐磨的导轨
  • 切削加工或挤出制品
M导轨
SJ-CNO
  • 特殊聚酰胺
    (M导轨:外观色:蓝色)
    (SJ-CNO:外观色:紫色)
  • 干条件专用导轨
  • 保持耐磨性
  • 切削工件

注)工作温度范围

  • 塑料轨道（P-rail）/ PLF 导轨：-20 至 60°C
  • M导轨SJ-CNO:-20~80°C
返回到问题
Q6 直线导轨的安装方法是?
A6

当塑料导轨（塑料轨道、PLF 导轨、M 导轨）用于直轨时、导轨之间留有间隙，以防热膨胀请注意，轨道的一端必须用螺丝固定。导轨末端必须用一颗螺丝固定。


凹凸型(PR、PH)、平导轨

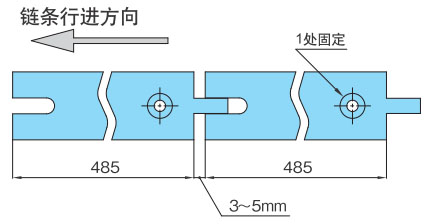

  • 考虑到热引起的膨胀，在框架上的固定请在端部一个地方用螺丝固定，接合部请打开间隙。

凹凸形导轨间隙... 3~5mm

※线膨胀系数

塑料轨道（P-rail）/（PLF-rail）20 x 10-5 mm/mm/℃"

M导轨9 x 10-5 mm/mm/°C

注)

  1. 塑料轨道工作温度范围
    • 塑料轨道（P-rail）和PLF导轨：-20至60°C
    • M导轨:-20~80°C
  2. 请勿在有蒸汽的环境中使用塑料轨道。

长直型（Z型、T型、L型、扁平挤压导轨等）……适用于长输送输送机长度

  • 假设以1m为单位设置长直线型导轨时，为防止导轨间的间隙落入链条，请按下图进行加工。


长直线型撇渣器...每1m 10mm左右

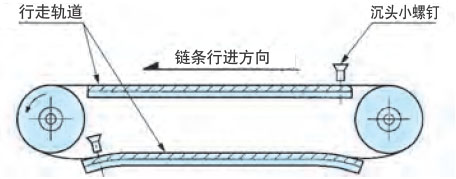

长直型（Z型、T型、L型、扁平挤压导轨等）……当输送机输送机长度较短时

  • 运行导轨如果用沉头螺钉将运行导轨的两端固定在多处，由于与框架（金属制造）的热膨胀系数不同， 会变得波浪形，因此应将沉头螺钉固定在一处。


返回到问题
Q7 低摩擦・耐磨损（ALF）规范有哪些例子？
A7

有很多成就，但我将介绍代表性的招聘案例。

用途 条件 对策 (型号)

牛奶盒输送线

(容器前)

※500ml·1升包装
  • 到最终工序（封箱机）的距离很短，并且整个生产线上都有堆积。
  • 完全无滑块 (为保护纸袋不能喝水)

来自不同制造商的传统低摩擦塑料链条会导致搬运物发出嘎嘎声和倾倒，但 TTUP826-ALF 能够解决这个问题。

※500ml・1升的纸袋线使用了TTUP型。

罐装啤酒输送线

(纸箱容器入口)

1500cpm生产线 (1分钟生产1500罐啤酒的生产线)
  • 间歇性堆积（从装药机前端进行干式运输时，完全干燥的条件）。

用 RSP60-ALF 替换标准规格RSP60（白色），以降低管路压力。

500ml塑料瓶输送线

(收缩机前面的输送机)

塑料瓶系列曾经以1.5升、2.0升为主流，但现在500毫升等小容量变多了。

(由罐装变为宠物)

因此，除非生产线加速，否则无法保持产量。

(简单地说，500毫升需要比2.0升快4倍)

利用TPH830P-ALF、TTUP826-ALF,减少滑块实现高速对应 (MAX120m/分)

1.5升和2.0升的瓶子使用自由流式链条来减轻线路压力。

然而，一个500毫升的瓶子将在自由流动项目中掉落。

2升塑料瓶输送线

(分拣部)
  • 3排2升长角PET瓶分拣 (分拣线的后半部分)

在每个公司的低摩擦规格塑料链中，分拣时发生了瓶子的错位和松动，但是TPH830P·TTP826P型ALF规格的对策

杯形容器输送线

（堆积输送机）
  • 完全堆积
  • 完全无滑块 (用上方导轨从上方压住容器松动的对策)

海外制树脂皮带部分使用了椿本BTC6-3048 ALF。

通过超低摩擦产生的滑动性来防止容器松动
返回到问题
Q8 顶板链所用材料的耐腐蚀性如何？
A8

选择链条时，请参考下表，确认其材质是否足够。此外，该耐腐蚀性能也可用于检验与顶板链使用的钢轨材质。

请注意，此表仅表示20°C环境下的结果，并不表示保修程度。实际使用时，请综合考虑温度、使用条件等。下表分别记载了顶板及链条的构成部件的材质 (规格)，请组合检查。

没有标明浓度的试剂是饱和状态或100%溶液。混合溶液使用时，条件会发生变化，请注意。

[对各种液体的耐腐蚀性]

材质注) 2 液体名称
丙酮 油 (植物、矿物) 酒精 (乙基) 氨水 (28%) 威士忌 氯化钠 盐酸 (2%) 海水 过氧化氢 (3%) 氢氧化钠 (烧碱) (25%) 汽油 甲酸 (50%) 甲酸醛 牛奶黄油 柠檬酸 铬酸 (5%) 醋酸 (10%) 四氯化碳 次氯酸钠 (钠) (5%) 硝酸盐 (5%) 食醋 (醋) 氢氧化钾 饮用水·咖啡 肥皂水 乳酸 石蜡 啤酒 果汁 苯 水 蔬菜汁 碘 硫酸 (5%) 磷酸 (10%) 葡萄酒 二甲苯 臭氧 过氧乙酸
钢 × ○ ○ △ ○ × × × × × ○ × ○ ○ × × × △ × × × △ ○ △ × ○ ○ × ○ × △ × × × ○ ○ × ×
不锈钢 18-8 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
18Cr ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○ ○ ○ △ ○ ○ × △ × ○ ○ ○ △ ○ ○ △ ○ ○ ○ × × △ ○ ○ △ ○
马氏体系统 ○ ○ ○ ○ ○ ○ × × △ ○ ○ × ○ ○ △ ○ × △ × △ × ○ ○ ○ × ○ ○ △ ○ ○ ○ × × × ○ ○ △ ○
AS规格 ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ - ○ ○ △ ○ ○ × △ × ○ ○ ○ △ ○ ○ △ ○ ○ ○ - × △ ○ ○ - -
塑料销轴
(特殊工程塑料)		 ○ ○ ○ △ ○ ○ × △ × × ○ △ - ○ × × × ○ △ ○ ○ × ○ ○ △ ○ ○ ○ ○ ○ ○ - × △ ○ - × ○
聚丙烯 (含HTW) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × - △ ○ ○ ○ - ○ ○ ○ ○ ○ ○ △ ○ ○ - ○ ○ ○ △ × ○
标准规格聚缩醛
（包括橡胶材质）注3		 ○ ○ ○ ○ ○ ○ × △ × ○ ○ × ○ ○ × × × ○ × × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × × ○ △ × △
LF规格聚甲醛
(含橡胶款式)注) 4		 ○ ○ ○ ○ ○ ○ × △ × × ○ × ○ ○ × × × △ × × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × × ○ △ × ×
耐热・高速规格
(KV180)注) 5		 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ - - ○ ○ △ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ - △ ○
耐热・高速规格
(KV250)注) 5		 ○ ○ ○ ○ ○ ○ × △ ○ ○ ○ △ - ○ ○ × ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
聚酰胺・强化聚酰胺
(含开叉销)		 ○ ○ ○ ○ ○ ○ × △ × △ ○ × ○ ○ △ × × ○ × × × × ○ ○ △ ○ ○ ○ ○ ○ ○ × × × ○ - × ×
耐药品规格 (Y)
(含DIY)注) 6		 × ○ ○ ○ ○ ○ × △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ △ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × △ ○ ○ ○ ○
超级耐药品规格(SY) × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
超高分子量聚乙烯
(含LTW・UPE)		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ △ ○ △ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ △ ○ ○ ○ △ × ○
耐热・耐放射性・耐真空规格
(PK150)		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ - ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○
聚碳酸酯注) 9・10 × × × - × - × - × × × × - × × × × × × × ○ × △ △ × - ○ △ × ○ △ - × × - × - -

注)

  1. “○”:充分具有耐腐蚀性，“△”:根据使用条件具有耐腐蚀性，“×”:不具有耐腐蚀性，“-”:不详。
  2. 请确认链子的主体材质和插针材质这两点。
  3. 适用范围：标准规格、低摩擦・耐磨损（CB）规范、低摩擦・耐磨损（ALF）规范、低摩擦（WR）规范、导电（E）规范、抗紫外线（UVR）规范和食品运输（PFS）规范。
  4. 适用范围：低摩擦・耐磨损（LFW、LFG、LFB）规范、低摩擦（NLF）规范、低摩擦・耐磨损（HG）规范、抗菌和抗真菌（MWS）规范。
  5. 目标：耐热和高速（KV）规格还考虑了不锈钢销类型的耐腐蚀性。
  6. 耐化学腐蚀（Y）规格还考虑了不锈钢销类型的耐腐蚀性。
  7. 耐热高速 (KV150) 规格、高速 (HS) 规格、耐冲击 (DIA) 规格、金属检测 (MPD) 规格、中摩擦 (MF) 规格请勿在有洗涤剂、药品等液体的条件下使用。如果有要求或不明白的地方，请咨询本公司。
  8. 有关金属检测 (MPW) 规格的耐腐蚀性，请向本公司咨询。
  9. 请不要用水以外的东西清洗链条。
  10. 请勿使用洗涤剂、有机溶剂、酸或碱等药品清洗链条。另外，请不要在接触那些药品的地方使用。
    可能会发生化学开裂、链条断裂。
返回到问题
Q9 塑料顶板链条和塑料块形链条的输送机设计是什么？
A9

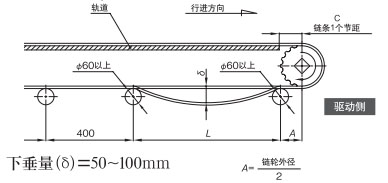

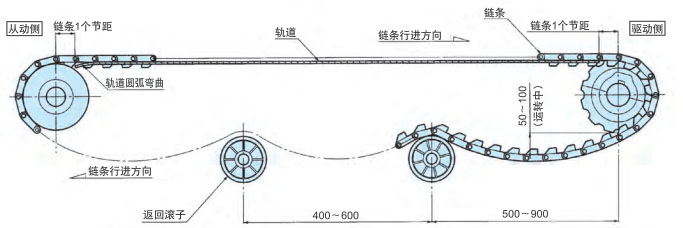

塑料链条的情况下，一般运送侧用导轨接住链条，返回侧请在链条上设置松弛。驱动链轮下方的松弛尤为重要。请保持跨度500~900mm、松弛量50~100mm (运行中) 。如果松弛范围以外，链条有跳齿的可能性。


导轨的布局会根据安装空间而有所不同，下图所示为一个示例。回程侧的布局请参考问题8。

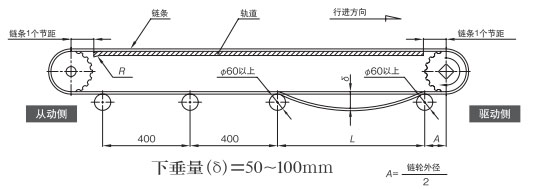

链松散量

返回侧链条的回程滚轮之间的间距应为 500 至 900 mm，回程滚轮之间的链条应留有 50 至 100 mm的松弛量。此松弛量可防止跳齿。如果间距或松弛量超出此范围，则可能发生跳齿。

啮合角度

驱动链轮与链条的“啮合角度”必须至少为150°。

导轨端部

从驱动及从动侧的导轨端部到各个轴中心，请设置相当于链条1节距的距离。另外，为防止链条与滑轨卡住，从动侧滑轨端部请进行R弯曲或倒角处理。

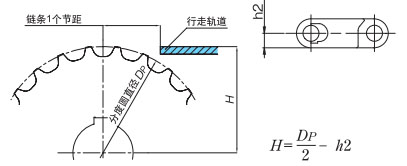

输送侧运行导轨高度

请参照产品目录技术说明、传送带设计、驱动·从动侧的导轨安装。

返回到问题
Q10 顶板链和塑料块形链条的回程侧布局
A10

最常见的布局是推荐的用回程滚轮支撑链条的方法。推荐这种方法是因为它能保证适当的链条松弛度，并能吸收链条的伸长。此外，如果使用带有防浮起附件链条，也可以采用滑动附件的方法。但是，请务必考虑安装一个机构（例如张紧器）来吸收链条的伸长。
其他方法包括轨道式系统、滑靴式系统、仅使用导轨系统以及不支撑回程侧的系统。请注意，对于不支撑回程侧的系统，回程侧的振动会影响输送面，导致输送不均匀。


返回侧的布局根据链的类型，搬运物的类型，形式，路线等而有所不同。一般布局如下所示。


单击放大

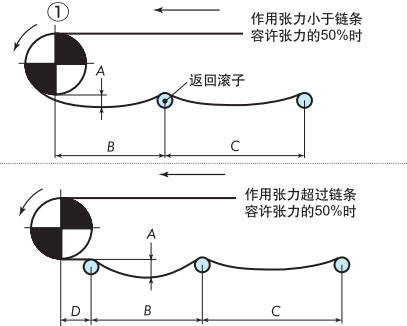

回位滚子接收方式

最常用和建议的布局。

  • 链条缠绕链轮的角度至少为150°。
  • 注意回程辊的旋转情况。如果回程辊旋转困难，可能会发生局部滑动，产生磨损粉，导致顶板磨损不均。
    我们建议使用高转速回程辊或带轴承的回程辊。
  • 链条速度在50m/min以上时，C尺寸应小于或等于300mm。

A:50~100mm (运行中)
B:500~900mm
C:400~600mm
D:链轮外径/2以下
※可能会因链条样式或搬运条件而有所差异。请认为是大致标准。


※有关详细信息，请参阅目录技术说明。


单击放大

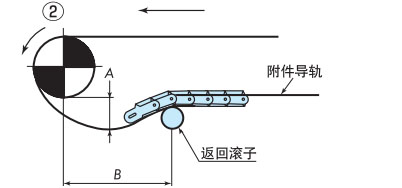

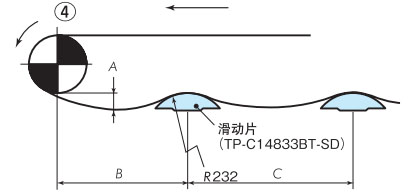

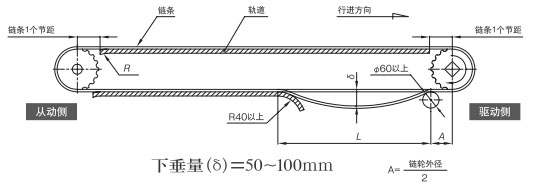

滑动附件方式

使用防滑动附件，可以消除顶板表面的滑动。这尤其适用于需要避免顶板表面刮伤的运输环境。

  • 请将链条缠绕链轮的角度设置为150°以上。

A:50~100mm (运行中)
B:500~900mm
※可能会因链条样式或搬运条件而有所差异。请认为是大致标准。


※有关详细信息，请参阅目录技术说明。


单击放大
导轨接收方式

如果只接受顶板的局部，可能会偏磨。将导轨设置成八字形或波浪状，使其接触顶板的整个表面，使异物等容易掉落。

  • 请将链条缠绕链轮的角度设置为150°以上。

A:50~100mm (运行中)
B:500~900mm
※可能会因链条样式或搬运条件而有所差异。请认为是大致标准。


※有关详细信息，请参阅目录技术说明。


单击放大

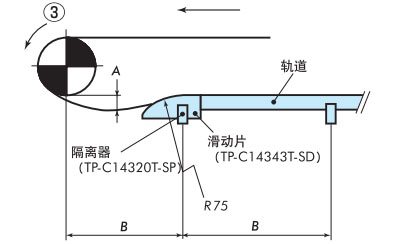

用滑靴接收的方式

适用于速度相对较慢的输送（50m/min或以下）。
一般适用于堆垛输送链条（TTPDH-LBP）和辊道（ST、RT）。

  • 请将链条缠绕链轮的角度设置为150°以上。

A:50~100mm (运行中)
B:500~900mm
C:400~600mm
※可能会因链条样式或搬运条件而有所差异。请认为是大致标准。


※有关详细信息，请参阅目录技术说明。


单击放大

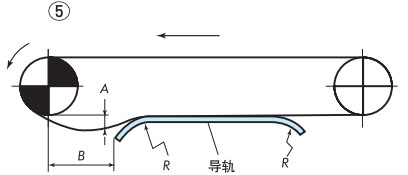

仅使用导轨方法

是合理的布局，但是也有因为滑动会损伤顶板上面的缺点。适用于后弯半径相对较大的链。

  • 请将链条缠绕链轮的角度设置为150°以上。
  • 导轨两端的后弯半径必须等于或大于链条的后弯半径。
  • ※有关详细信息，请参阅目录技术说明。

A:50~100mm (运行中)
B:500~900mm
※可能会因链条样式或搬运条件而有所差异。请认为是大致标准。


单击放大

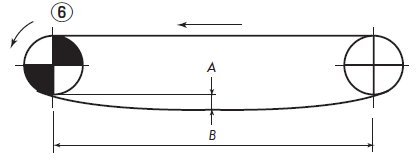

回归方不支持的方式

回程侧链条的质量所造成的张力会引起振动，从而导致输送不均匀。如果对于较短的输送机输送机长度（1.5米或以下）来说，这种方法不可避免，则应在驱动侧安装张紧机构，或者在链条拉伸时将其切断和连接并拼接，并确保链条绕链轮的包角为150°或更大。

  • 链条松弛度 A 应约为输送机输送机长度B 的 10%。
返回到问题
Q11 关于使用角盘的输送机
A11

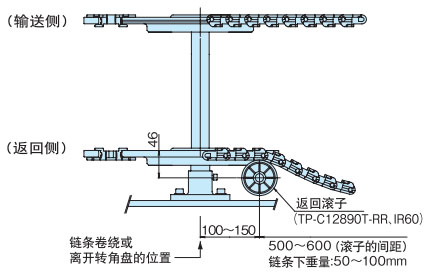

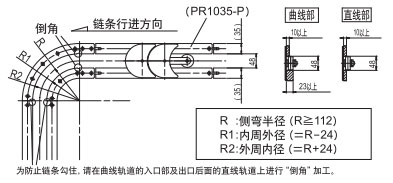

对于具有小侧向半径的链 (最小侧向半径 (R190或更小) )，在创建具有小侧向半径的输送机时，应安装角盘。请在横向弯曲半径的中心设置轴，设置输送面侧用、返回侧用的角盘。

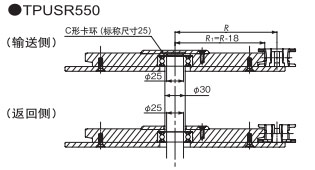

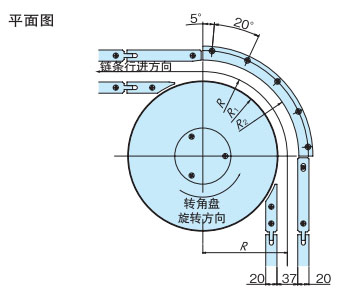

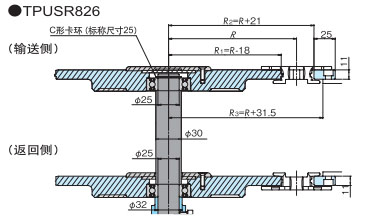

使用TPUSR型链的角盘的曲线部分

(符号的说明)

  • R:链的横向弯曲半径 (mm)
  • R1:圆角圆盘半径 (mm)
  • R2:链外导轨的内圈半径 (mm)
  • R3:外侧导轨固定用传送带框架的内围尺寸 (mm)

使用返回辊接收返回侧直线部分的传送带时，如下图所示，为了引导，请务必在拐角部的入口和出口设置返回辊。

注)推荐在干燥的氛围中使用。

返回到问题
Q12 月牙形塑料链条的输送机设计是什么样的？
A12

月牙形塑料链条链条可用于水平输送。对于 TORP（带滚轮）型，拐角处需使用链轮或导轨进行导向。对于 TOSP（不带滚轮）型，拐角处则需使用链轮。此外，水平输送机必须配备张紧机构，以吸收因磨损和温度变化引起的链条伸长。否则，可能导致跳齿和其他输送问题。


导轨安装

根据放置空间等，请参阅以下示例。

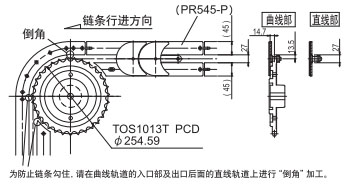

导轨的设置示例 (1) ...使用TOSP1143+角部链轮时


单击放大

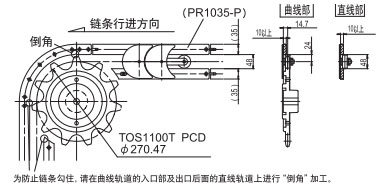

导轨的设置示例 (2) ...使用TORP1143+角部链轮时


单击放大

导轨的设置示例 (3) ...使用TORP1143+角部弯道导轨时


单击放大


输送机布局注意事项

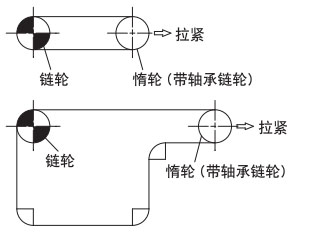

为了能够吸收传送带的磨损伸长和温度变化等引起的伸长，请务必设置收带机构。请参考下面的例子。

返回到问题
Q13 如何拆卸和组装塑料顶板链条和塑料块形链条？
A13

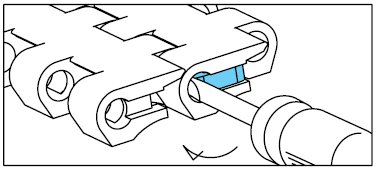

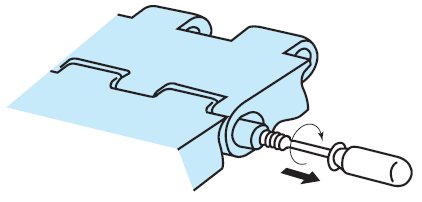

不同型号的连接销形状各异。请使用冲子和锤子，根据连接销的形状进行拆卸、切割或拼接。只有月牙形塑料链条结构比较特殊，详情请见下图。


连接销为D销类型（TPUN555除外）

可以从链的任何部分拆卸。也可以从左侧或右侧拔出销钉。

连接销为滚销类型

拆卸时，请将冲孔对准未进行滚花加工的一侧的端部进行拔出。再次连接时，请在滚花加工一侧的端部打孔连接。
(仅TTPDH、TTPDH-LBP即使重新连接滚轮，滚轮也是同一方向。)

TN、TNU、TRU、TP-1873G、TP-1873T、TP-1843G

连接部的插针和外板的一侧是松紧的。在接头部分以外的地方拆卸时，请使用链钳等平行拔出一对销子。请注意，在连接部分以外分解的链节不能重复使用。

连接销为D销类型（TPUN555除外）

插针方向为单向。
在插入方向相反侧的插针端面上打孔后拔出。

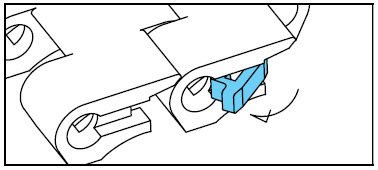

月牙形塑料链条

1. 从连接销上取下卡销，然后取下过渡链节。

2. 将过渡链节旋转 90 度。

3.将链节销连同主体链节一起从上一个链节拔出。

注意:拆卸的时候，请不要将链节销从本体的链节上拔出来。

返回到问题

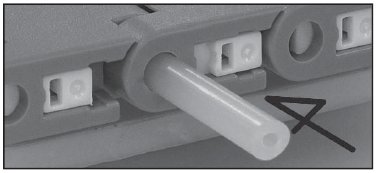

Q14 在塑料顶板链条和塑料块形链条上使用塑料销钉时，我应该采取哪些预防措施？
A14

拔出的销钉如果再次使用，配合力会下降，可能会导致销钉脱落问题，因此请勿使用。切接销为橙色，用于识别主体销 (白色) 。每一条链子都附带一根切接销，所以请在切接时使用。
另外，请勿在潮湿条件下超过60°C的温度下使用。销钉可能损坏。

返回到问题
Q15 塑料顶板链条和塑料块形链条可以正反转吗？
A15

由于塑料顶板链条和塑料块形链条的运动方向固定，不建议进行正反转操作。如果需要进行正反转操作，请考虑使用塑料模块链条。

返回到问题
Q16 直线输送TTP、TPF、TPS 和 TPH 应该如何使用？
A16

请参阅下表，了解如何使用 TTP 进行直线输送、TPF、TPS 和 TPH。

形式 TTP型 TPF型 TPS型 TPH型

外观

 TTP TPF TPS TPH

特性
  • 世界标准形状
  • 比TTP型具有更高的容许张力
  • 比TTP型具有更高的容许张力
  • 可使用与TTUP型、TPU型相同的链轮
  • 可直接取代TPS输送机
  • 采用梳齿板，以减少前后链节的间隙
  • 在板上放置许多孔

应用实例
  • 可用于罐装、塑料瓶等各种用途
  • 施加更多作用张力负荷的条件
  • 在某些情况下，例如输送机长度较长或高速运输时，会施加较大的张力载荷。
  • 搬运塑料瓶和甜品杯等不稳定容器
  • 可有效去除残留在板上表面的多余润滑剂和水

备注
  • TTP 型链轮可与 TT 型不锈钢顶板链配合使用（TT 型链轮不能与 TTP 型配合使用）。
  • 与 TT 和 TTU 型不锈钢顶板链厚度相同 (3.2 mm)，可以替换 TT 型顶链，并可与 TT 和 TTU 型顶链共用。
  • 一体式铰链结构增大了承载面积，实现了较高的容许张力。
  • 与TTUP型、TPU型基本3种尺寸相同，可使用同一链轮。
    因上述优点，已被大型成套制造商及饮料工厂采用。
  • 由于3种基本尺寸与TPS型相同，因此可使用相同的链轮。
    (但铰链部为多铰链结构)
  • 可直接更换TPS型输送机。
返回到问题
Q17 如何区分用于曲线运输的TTUP和TPU?
A17

曲线输送用TTUP和TPU的区分使用请参照下表。

形式 TTUP型 TPU型
包含防浮起附件		 备注

外观

 TTUP TPU
1.上升输送机

TPU型通过防止浮起的附件，可以在容易浮起的地方采取防止链条浮起的对策。

上昇コンベヤ

2.三维输送机 (制罐制造商等)
在诸如“上升/下降”加“曲线”的布局上防止悬浮附着是有效的。也可用于通过导轨固定附件的复杂布局。
3.直接放置食品等的板子

运输食物时，最重要的是要记住确保链板的上表面除了搬运物之外，不与任何其他东西接触。

TPU 型具有导轨，可支撑回程链的防浮动连接，减少板顶与搬运物以外的任何物体之间的滑动。

特性
  • 标准型弧形输送机塑料顶板链条。结构简单，易于清洁。
  • 可使用与TPS型及TPU型等相同的链轮，实现部件的通用化
  • 弯曲链条带有防上浮附件(阻力板)。可防止链条在拐角处以及在升降输送机上发生抬起，并防止返回侧
  • 可使用与TPS型及TTUP型等相同的链轮，实现部件的通用化

应用实例
  • 对于最小侧弯半径为 R600 或更大的拐角，基本上每台输送机长度一个拐角。
  • 该链条配备防上浮附件(阻力板)，可承受最小R500的侧向 弯曲半径。在高速和无润滑（干式）工况下，其稳定性也优于TTUP型链条。此外，当单机长度存在S型弯道或多个拐角时，TTUP型链条可能会导致链条浮动，因此TPU型链条更为有效。
返回到问题
Q18 塑料模块链条有哪些用途？
A18

如果您希望最大限度地减少输送机之间的间隙，我们推荐使用链节距较小的 WT1500 系列、BTN5、BT6、BTC4-M 和 TOD 型号。对于通用应用，我们推荐使用 BT8、WT2250、WT2706、WT3835 和 WT300 系列。对于承重应用或重物输送，我们推荐使用 WT2500 系列和 BTH16。为了消除转运点的间隙，我们推荐使用 WT1907、3827 和 5707 系列。对于倾斜输送金属托盘或零件（以防止滑动），我们推荐使用内置磁铁的 BTM8H 和 BTM8H-M。我们还推荐使用 WT2525 来输送纸板等物品。对于倾斜输送，我们推荐使用带翼板或橡胶垫的 WT2250 系列。

返回到问题
Q19 如何拆卸和组装塑料模块链条？
A19

根据链条的系列不同，构造也不同，请参照以下内容。


■BTN5、BT6、BT8系列的结构与拆联

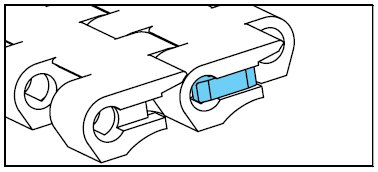

链条两端的结构

为了防止链条两端的销钉松脱，从链节背面插入卡扣附件（卡扣式连接）。


单击放大

分解、连接要领

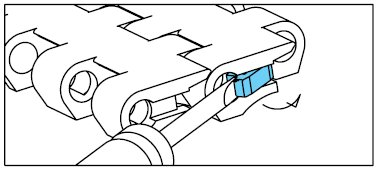

1. 将一把薄的平头螺丝刀插入连接孔和卡扣附件之间的缝隙（约 1 mm）中，以拆下卡扣附件。


单击放大

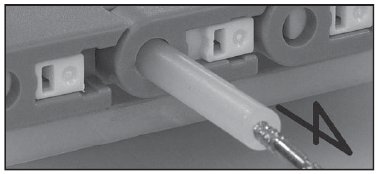

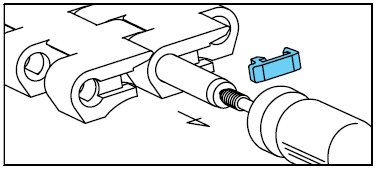

② 旋转螺钉螺丝刀使其进入销的中心孔 (φ1.0)，然后拉动销并拆卸链条。


单击放大

3. 连接链条时，将链条两端拉到一起，把销钉插入一端。将附件插入链条背面。
此时，请确保卡扣附件不会从连接件的底部突出。



■WT1500/3000系列拆解

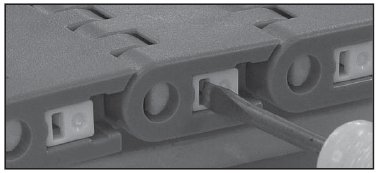

① 将尖头较细的平头螺丝刀等插入链条侧面的插头和链条之间。


单击放大

② 用杠杆的要领把插头从主体上取下来。这个时候请注意不要让插头飞了。


单击放大

③ 旋转螺钉螺丝刀使其插入销的中心孔 (φ1)，然后拔出销并拆卸链条。


单击放大

■合并WT1500/3000系列

① 连接链条时，将链条拉到一起组合，从一端插入插针。


单击放大

② 接下来，为了堵住插针插入部，插入插头。在这种情况下，请注意插头的方向 (使突起部分与针孔部分对齐) 并将其推入，直到听到噼啪声。


单击放大

③ 确保插头已正确安装。


单击放大

注)连接时，请使用附带的或专用的插针连接。


■WT2500系列、BTM8H系列拆解

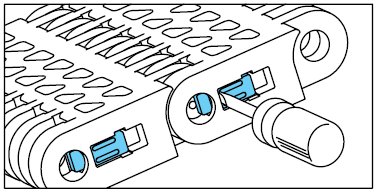

① 将尖头较细的平头螺丝刀等插入链条侧面的插头孔中。


单击放大

② 按箭头方向的减号螺丝刀，然后滑动插头。


单击放大

③ 旋转螺钉螺丝刀使其插入销的中心孔 (φ1)，然后拔出销并拆卸链条。


单击放大

※BTM8-M型不同。


■连接WT2500系列、BTM8H系列

① 连接链条时，将链条拉到一起组合，从一端插入插针。


单击放大

② 接下来，为了堵住插针插入部，滑动插头。


单击放大

※BTM8-M型不同。

注)连接时，请使用附带的或专用的插针连接。

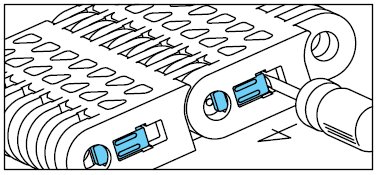

■WT3800系列分解

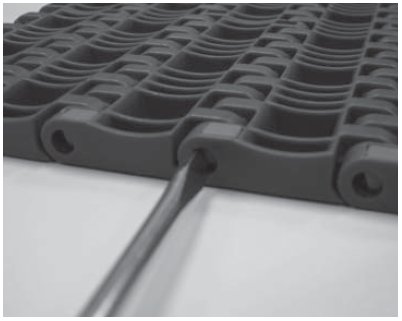

① 将尖头较细的平头螺丝刀等插入链条侧面的插头和链条之间。


单击放大

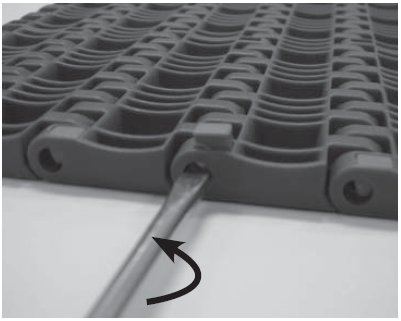

② 按箭头方向的减号螺丝刀，然后滑动插头。


单击放大

③ 旋转螺钉螺丝刀使其插入销的中心孔 (φ1)，然后拔出销并拆卸链条。


单击放大

■合并WT3800系列

① 连接链条时，将链条拉到一起组合，从一端插入插针。


单击放大

② 接下来，为了堵住插针插入部，滑动插头。


单击放大

注)连接时，请使用附带的或专用的插针连接。

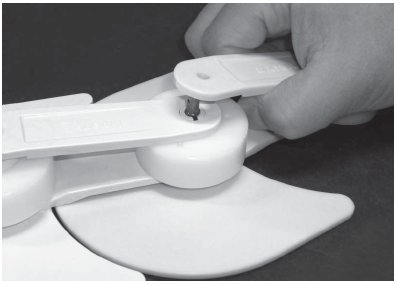

■BTC4-M型、BTO8-M型分解连接

① 分解时

- 将冲子（φ2.5 或更小）放在链节杆 D 孔侧的D销侧面，用锤子轻轻敲击，即可取出销子。

·或者，也可以从销钉的限位侧用前端的细的平头螺丝刀拔出。


单击放大

② 合并时

- 请使用专用连接D销（颜色：橙色）。

- 检查D销的插入方向，并将针脚插入链节线中。

- 用手指按压D销的止动侧，或者用锤子轻轻敲击。

③ 再切换时

- 请勿切断和连接已插入的连接D销（颜色：橙色）。


关于连接D销

①连接时，请使用专用的连接D销。

②连接D销为橙色，以区别于主销钉（白色）。

③每条链子都附带一个连接D销。


■WT2250、BTC8S系列的结构与分解连接

链条两端的结构

为了防止链条两端的销钉松脱，从链节背面插入卡扣附件（卡扣式连接）。


单击放大

分解、连接要领

1. 将一把薄的平头螺丝刀插入连接孔和卡扣附件之间的缝隙（约 1 mm）中，以拆下卡扣附件。


单击放大

② 旋转螺钉螺丝刀使其进入销的中心孔 (φ1.0)，然后拉动销并拆卸链条。


单击放大

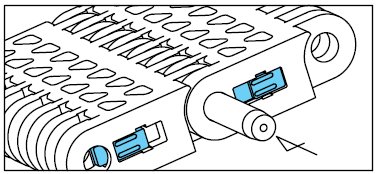

3. 连接链条时，将链条两端拉到一起，把销钉插入一端。将附件插入链条背面。

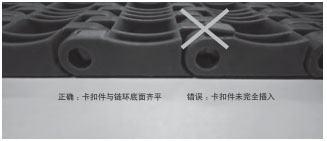

此时，请确保卡扣附件不会从连接件的底部突出。


单击放大


单击放大

返回到问题
Q20 链轮的安装方法是?
A20

请注意，对于宽幅型塑料模块链条，链轮的数量和安装位置会根据链条宽度和张力载荷而变化。此外，为了适应因温度变化导致的链条宽度膨胀和收缩而引起的尺寸变化，链轮的方形和六边形孔径均大于轴径，以允许横向移动。

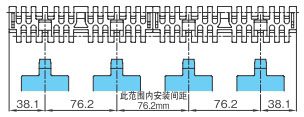

链轮的安装间距的确定

每条链条的链轮安装节距图如下所示。请检查使用公式 (2) 计算出的张力 F' 转换为每米链条宽度的张力时，链条容许张力（每米宽度最大值）的百分比是多少。请注意，该值可能会根据链条张力载荷系数 F1 而变化。

张力负荷因子F1 (%) 的计算


F'... 使用公式 (2) 计算链宽转换承载力 kN/m {kgf/m}
A... 链宽 1m 转换能力 kN {kgf} 在每个工作温度下
请参考链条效率曲线图。

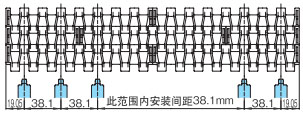

宽幅型

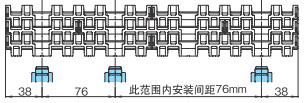

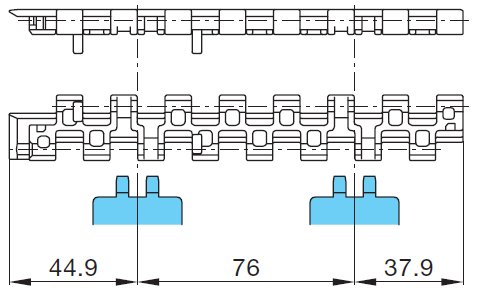

1.BTN5, BTN5-A (间距=15mm) 2. WT1505-K, WT1505G-K, WT1506-K


单击放大


*对于BTN5-A（带防蛇行附件），不能使用24齿链轮。请使用32齿链轮。


单击放大
3. WT1505GTO-K 4. WT2505-K, WT2506-K, BTM8H


单击放大


单击放大

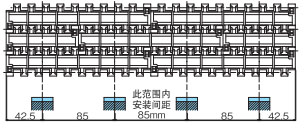

5. WT3005-K/WT3005G-K 6. WT3086-K/WT3086G-K


单击放大


单击放大

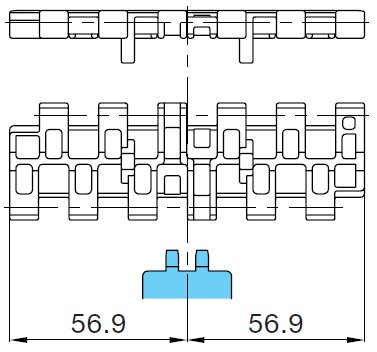

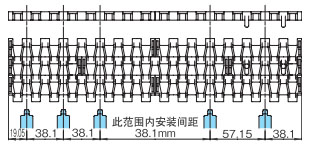

7.BT6 (间距=19.05mm)，BTC8,
BTC8-A (间距=25.4mm) /链轮安装间距

●张力负荷率 (F1) 为50%以下时的链轮安装螺距

8.BT6 (间距=19.05mm)，BTC8 (间距=25.4mm) /链轮安装间距

●张力负荷率 (F1) 超过50%时的链轮安装螺距


单击放大


单击放大

9.BTC8-A (间距=25.4mm) /链轮安装间距

●张力负荷率 (F1) 超过50%时的链轮安装螺距

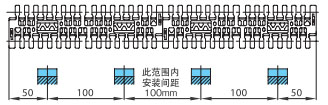

 10. WT3816K


单击放大


单击放大

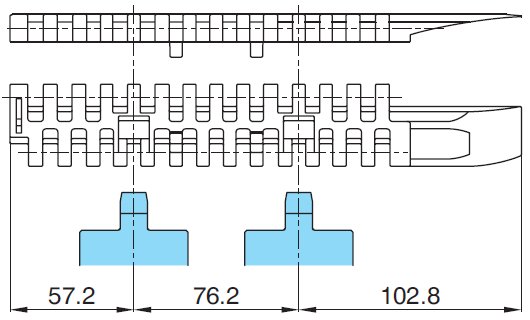

11. WT2250FT, FG 12. BTC8S


单击放大


单击放大

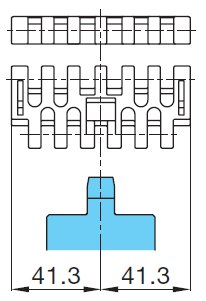

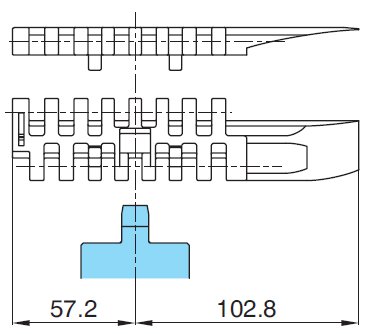

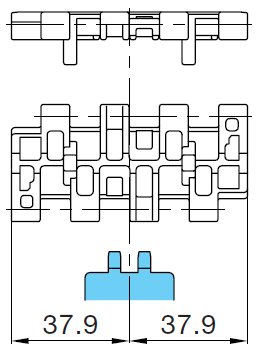

固定宽度类型

1.BTC4-500-M
(间距=12.7mm)

2.BTO8-830-M
(间距=25.4mm)

 3. BTC8H-M/BTM8H-M 4. WT1505G-M300


单击放大


单击放大


单击放大


单击放大
5. WT1505GTO-M300 6. WT1505GTO-M600 7. WT1505TOD-M450L 8. WT2505-M325/G-M325


单击放大


单击放大


单击放大


单击放大
9. WT2505-M450/G-M450 10. WT2505TOD-M450R 11. WT2505TOD-M750R 12. WT3005G-M300


单击放大


单击放大


单击放大


单击放大
13. WT3005G-M450 14. WT3086G-M85 15. WT1515G-M50


单击放大


单击放大


单击放大




链轮的操作

对于与塑料模块链条配合使用的驱动轴和从动轴，通常建议使用方形轴，特殊情况（例如定宽型、垂直于TOD等）除外。链条会随温度变化而膨胀和收缩，因此链轮的安装位置应允许其在宽度方向上自由移动。但是，为了防止链条摆动，应使用紧定螺钉、紧定环或内六角螺栓将一个（或两个）链轮固定在驱动轴和从动轴的中心位置。在方形轴上安装链轮时，应以印记和标记为准，以确保方向和齿位的一致性。


■链轮相位匹配

请将零件对准印记和标记安装到轴上。


单击放大

■链条的膨胀、收缩

塑料模块链条由树脂制成，因此会随温度变化而膨胀和收缩。该链条在20℃时的线膨胀系数约为15×10-5 (/℃)。标称宽度(⊿W)的膨胀量可使用以下公式计算。


⊿W = 链条标称宽度 x (环境温度- 20) x 15 x 10-5

(例)K60 (1524mm) 链在温度从20°C上升到60°C的环境中使用

⊿W=1524×（60-20）×15×10-5=9.1mm

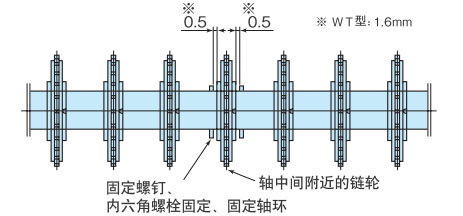

■固定链轮

链轮为了吸收链条与输送机的热膨胀差以及链条与链轮的安装误差，采用与轴宽松配合的设计，但为了防止链条蛇行，在中央附近的1个链轮的两侧开约0.5mm (WT时:1.6mm) 的间隙，安装固定螺钉、六角孔螺栓及固定轴套。


单击放大

※使用带防蛇行附件（突舌）链时，请固定要安装在防蛇行附件之间的链轮固定好。

■安装链条

使链轮的螺距与规定的安装螺距 (参照选定项) 一致，缠绕链条。

※如果链轮的安装间距偏离，链条可能会搭到链轮上造成损坏。请确实确认。

返回到问题
Q21 塑料模块链条的输送机设计是什么？
A21

对于塑料模块链条，链条的输送侧通常应由导轨支撑，回程侧应留有一定的松弛度。驱动链轮下方的松弛度尤为重要。应保持 500 至 1000 mm的跨距（具体数值取决于链条类型和张紧力），并在运行过程中保持 50 至 100 mm的松弛度。如果松弛度超出此范围，链条可能会跳齿。
根据宽幅型、是否带有防蛇行附件（突舌）以及定宽等因素，输送面侧的轨道安装方式有所不同。


导轨安装

导轨的布局会根据安装空间而有所不同，但下图显示了一个示例。

※驱动链轮部分的导轨和框架端面应倒角，以免相互干涉。


单击放大

链松散量

请参考下表 1，表中列出了驱动链轮下方回程链条所经过的返回侧滚轮之间的距离 L，并在回程滚轮之间留出 50 至 100 mm的链条松弛量。此松弛量可防止跳齿。如果松弛量超出此范围，则可能发生跳齿。

回程滚子间隔L (单位mm)
链式 张力负荷因数 (F1)
50%以下时 超过50%时
BT6, BT8 500～700 800～1000
WT2250, BTC8S 600～900
WT1500, 2500, 3000, 3800 450～500

注)

1. 对于定宽类型，设计时请参考产品目录技术说明。

2.关于路径分离器等特殊传送带，请咨询本公司。

3.两端压尺的安装请参照产品目录技术说明。


啮合角度

驱动链轮与链条的“啮合角度”必须至少为180°。角度小的情况下，有跳牙的可能性。


导轨端部

链轮与导轨端部的距离C应设置为基本链条的1节距。另外，为防止链条与导轨卡住，从动侧导轨端部请进行R弯曲或倒角处理。

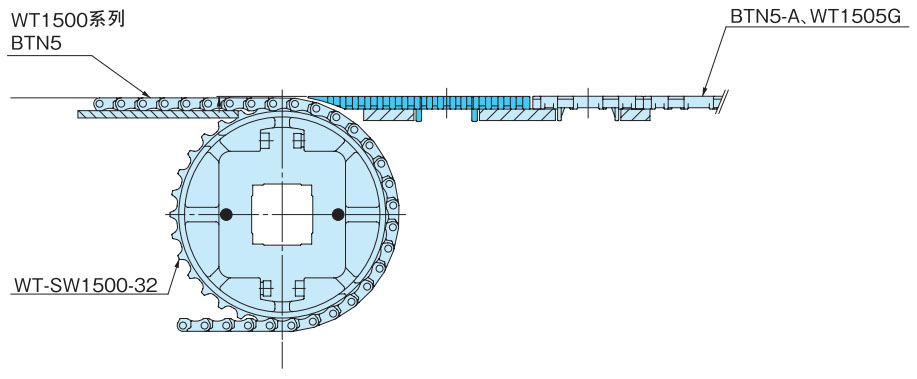

链轮和导轨的位置

请参见下图。


单击放大


导轨安装示例 (常温环境下)

宽幅型 (无防蛇行附件（突舌）)

导轨应与链轮交替等间距放置。关于导轨间隔A, BTN为76mm, BT6、BT8、WT1500、WT3005、BTC8S为76.2mm, WT2500为76.2mm (导轨宽度25mm)，WT3086、WT2250为85mm, WT3816为100mm (导轨宽度30mm) 。


单击放大


宽幅型 (附防蛇行附件（突舌）时)

(防蛇行附件（突舌）带链子:BTN5-A、WT1505GK、WT1505GTOK、WT3005GK、WT3086GK)

安装防蛇行附件（突舌）时，请勿干涉导轨。


单击放大

A尺寸一览表
链条 A(mm) 链条 A(mm)
WT1505G 44 BTC8-A 44
WT1505GTO 47 WT3005G 44
BTN5-A 44 WT3086G 44

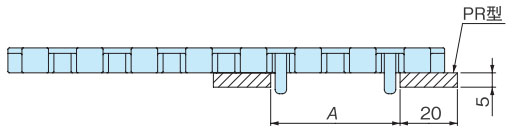

定宽型（带防蛇行附件（突舌））

导向链的导轨间隙请参考下表。使用多排时，链条之间应留出约 1 mm的间隙。

链条 A(mm)
WT1505GM44
WT1505GTOM47
WT1505TOD53
WT1515GM31
WT2505GM45
WT2505TOD45
WT3005GM44
WT3086GM44
BTO8-M44
BTC8H-M44
BTM8H-M44


单击放大

返回到问题
Q22 塑料模块链条返回侧的布局
A22

作为最普通的布局，返回辊接收的方法是推荐的。在回位滚子的固定方式中，可以设置适当的链条松弛部分，可以吸收链条伸长，因此推荐使用。如果带有翼板，则需要防止翼板与滚子发生干涉。
也有使用导轨接合的方式。


输送机布局

作为返回侧的接收，有“通过返回辊接收的方法”和“通过导轨接收的方法”。例如:。

※注意事项

1. 在末端通过 TOD 等方式转机时，请务必格外小心。

2.返回导轨的入口部请取R40以上的大R。

3.链子会随着温度的变化而膨胀、收缩，因此为了使链子部分达到适当的松弛量，请将链子截短，并用拉紧器等进行调节。

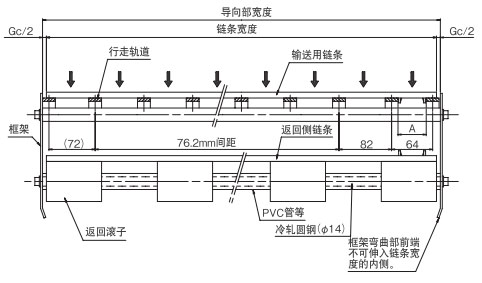

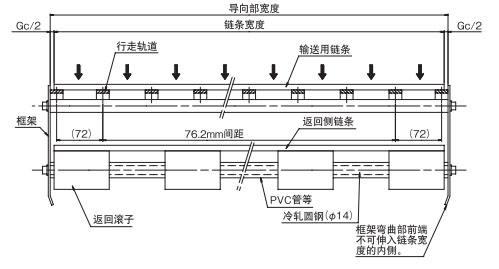

回位滚子接收方式

输送机侧面


L尺寸请参照目录技术说明。
[点击放大]

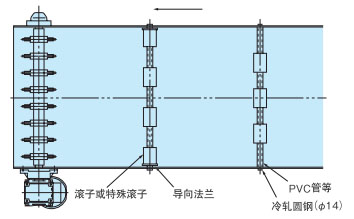

输送机平面


单击放大

调整滚子的安装间隔 (传送带宽度方向)，使其与要使用的链宽相匹配。


导轨接收方式

输送机侧面


L尺寸请参照目录技术说明。
[点击放大]

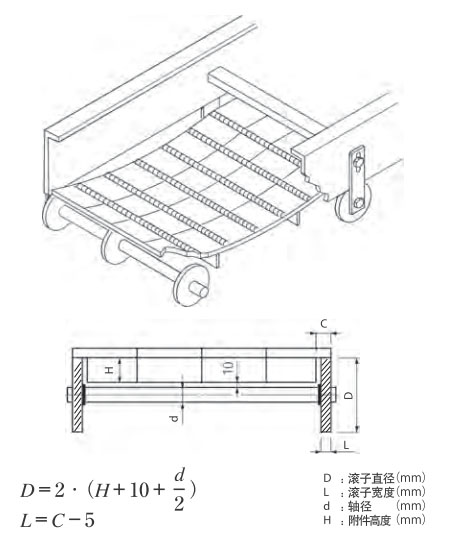

翼板链的回程侧

为了不让翼板与翼板发生干涉，请将带翼板或带橡胶链子的回程侧按下图所示进行设置。


单击放大

※对于宽链，滚子应以765mm的间隔安装。

返回到问题
Q23 塑料模块链条可以正反转吗？
A23

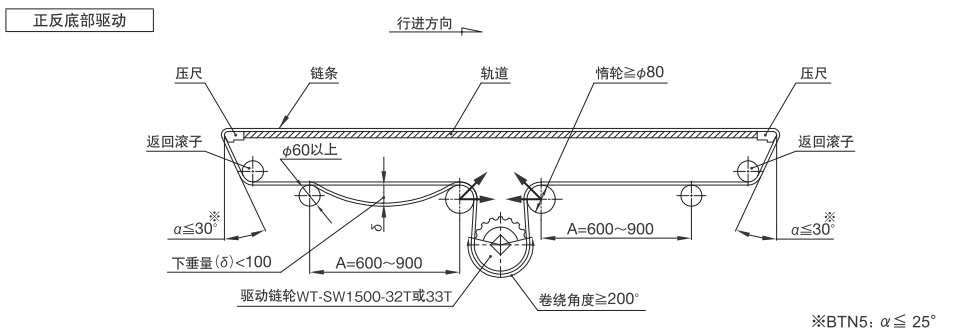

塑料模块链条可进行正反转操作。请参考以下示例了解正反转操作。



单击放大

正反底部驱动时，约1.5倍使用张力的负荷会作用于惰轮辊部，因此使用机械宽度较大的输送机 (1m以上) 时，请选择刚性足够的轴，或采用3个点以上支撑的方式承受轴。

返回到问题
Q24 我想做一个小的传送带。
A24

想要缩小换乘部分时，可以通过使用鼻塞来应对。另外，BTC4-M也可以缩小换乘部分，请参考。

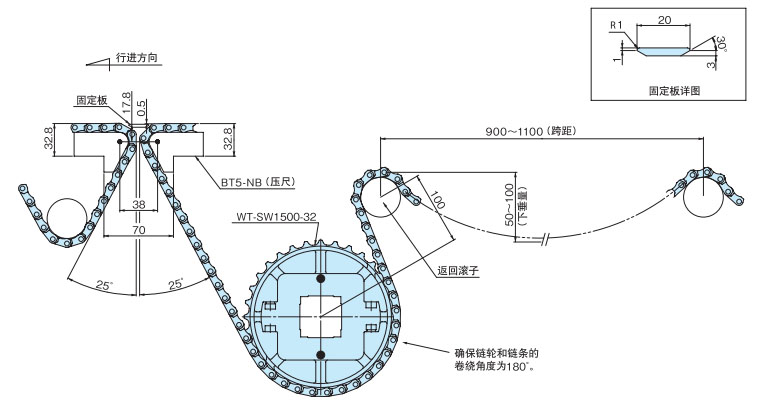

压尺条衔接布局

导轨的布局会根据安装空间而有所不同，但下图显示了一个示例。


单击放大

*上图中的尺寸仅供参考。请根据搬运物的实际情况进行微调。

*根据搬运物的形状（不稳定），即使链条轻微晃动也可能导致故障。
如果您需要搬运物请与我们联系。



单击放大

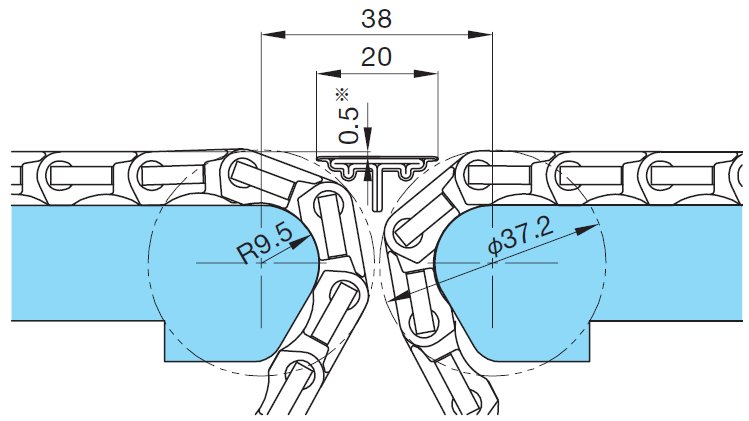

使用 WT1500 系列或 BTN5，可以将输送机以直线对接的方式衔接。衔接处使用的死板厚度可缩窄至 20 mm。

注)

1. *标有星号（*）的部分可能需要根据搬运物的类型进行调整。

2.对应链只有WT1500系列和BTN5。WT1505G型号不适用。

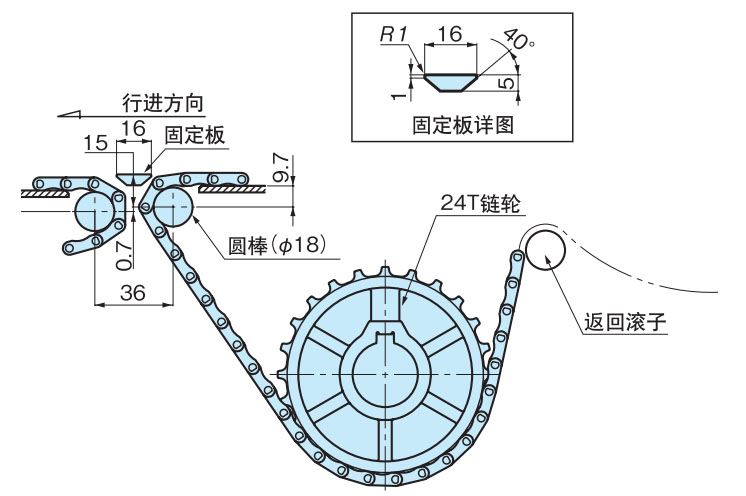

BTC4-M型衔接布局

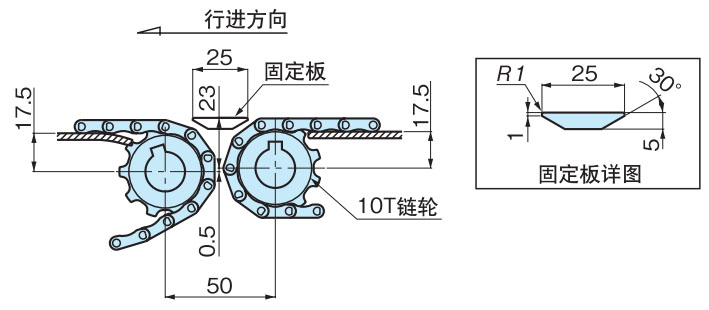

10T链轮直线移动时


单击放大


φ18轴直线移动时


单击放大

注意）根据搬运物的转移状态，稍微调整死板高度。

返回到问题
Q25 我想清除横向传送带上残留的搬运物。
A25

我们建议您使用链条(TOD型、GTO型)，其中链条和传输部分是集成的。布局等请参照以下内容。


正交输送布局

通过与 WT1505TOD/GTO 或 WT2505TOD 结合使用，死板变得不必要，并且搬运物的正交运输成为可能。


单击放大



单击放大


每个链的安装尺寸如下所示。

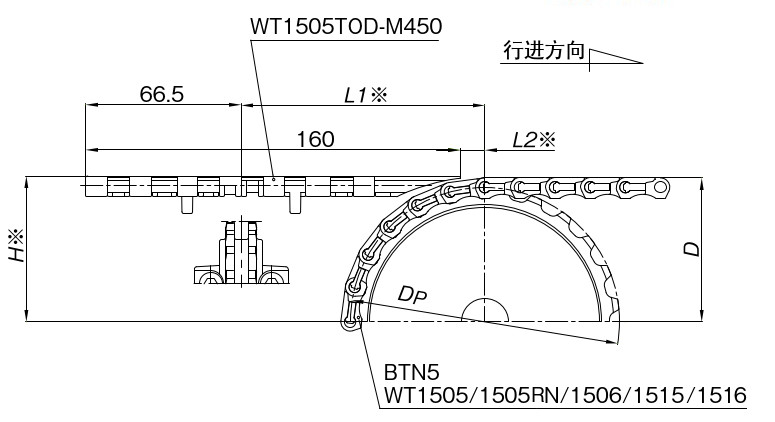

插入交货 (WT1505TOD/WT1500)


单击放大

齿数 尺寸 (mm)
DP D H ※ L1 ※ L2 ※
24 114.9 61.4 62.2 103.9 10.4
32 153.0 80.5 81.3 104.9 11.4
33 157.8 82.9 83.7 105.0 11.5

注）* 表示需要根据搬运物进行调整。


插入交货 (WT2505TOD/WT2500)

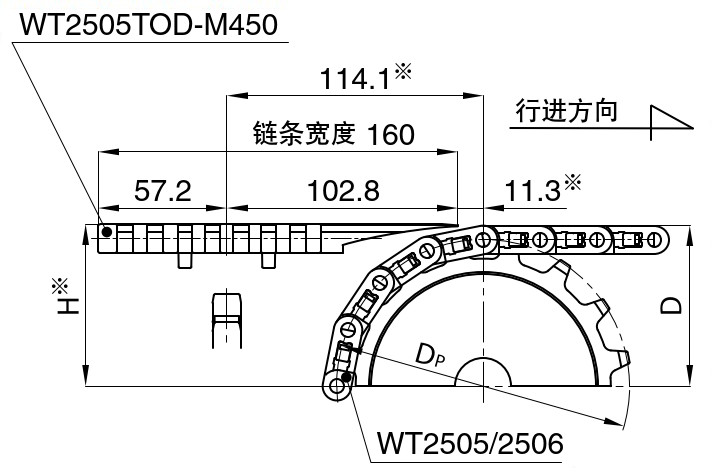

■对于WT2505TOD-M450:


单击放大

齿数 尺寸 (mm)
DP D H ※
16 130.2 71.4 72.1
18 146.3 79.5 80.3
21 170.4 91.6 92.5
31 251.1 131.8 132.6

注）* 表示需要根据搬运物进行调整。

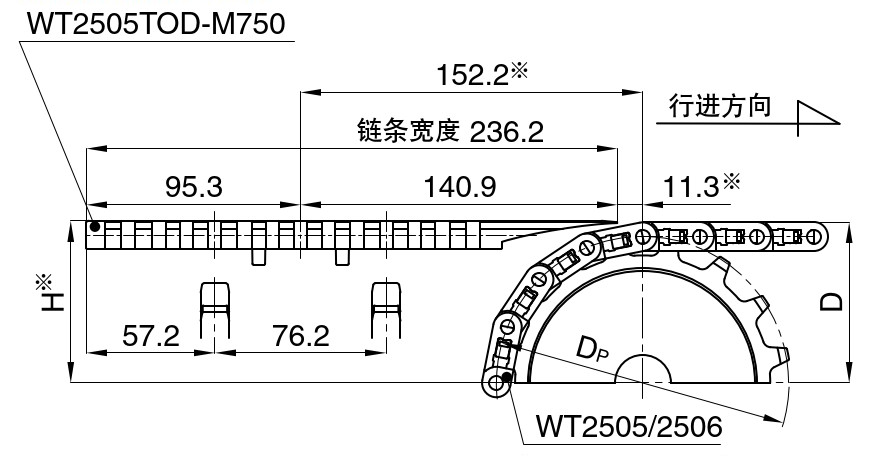

■对于WT2505TOD-M750:


单击放大

齿数 尺寸 (mm)
DP D H ※
16 130.2 71.4 72.1
18 146.3 79.5 80.3
21 170.4 91.6 92.5
31 251.1 131.8 132.6

注）* 表示需要根据搬运物进行调整。


排放运输 (WT1505GTO/WT1500)


单击放大

注）* 表示需要根据搬运物进行调整。


通过使用我们的压尺条和 GTO/TOD 型链条，无需使用通常所需的死板，即可实现搬运物中平稳的 90° 角度变化。


WT1500和WT1505G的正交传输

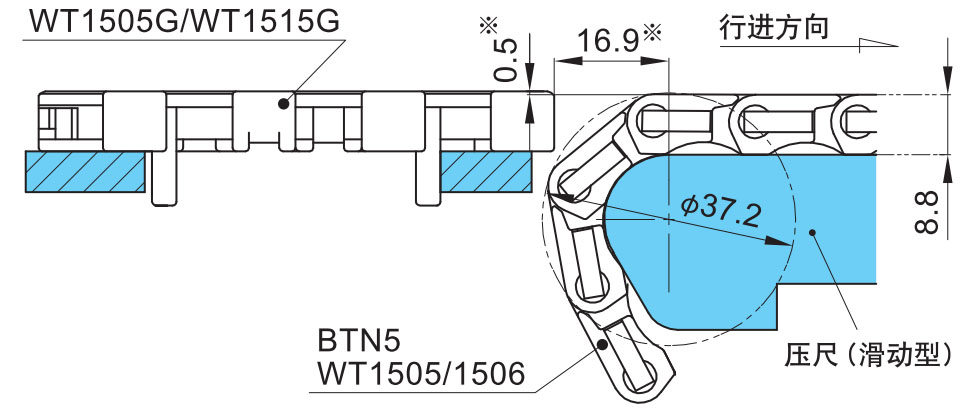

插入运输 (WT1500/WT1505G/WT1515G)


单击放大

注）* 表示需要根据搬运物进行调整。

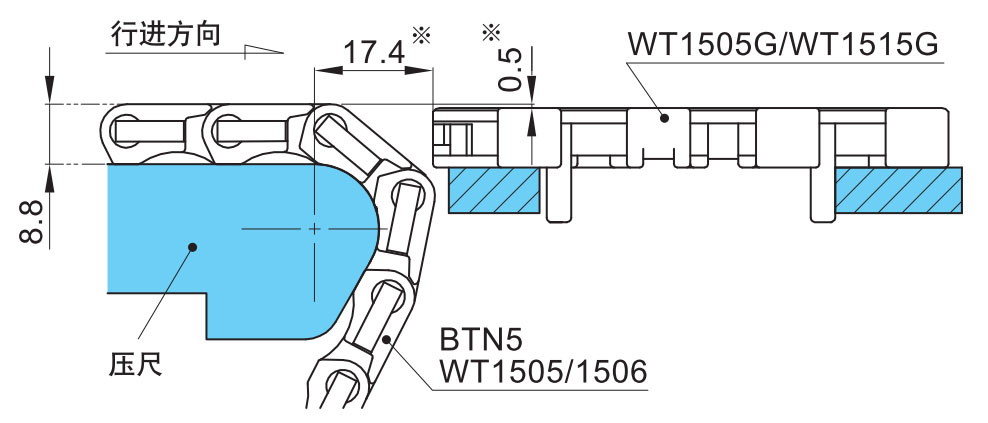

出口运输 (WT1500/WT1505G/WT1515G)


单击放大

注）* 表示需要根据搬运物进行调整。

返回到问题
Q26 [塑料模块链条] 带有防上浮附件(阻力板)的链条可以使用哪些链轮？
A26

■WT151 5T-FW 和 WT151 6T-FW 链条带有防上浮附件(阻力板)

可用链轮 WT-SW1500-24T, WT-SW1500-32T, WT-SW1500-33T

*由于防上浮附件(阻力板)与轴之间没有干涉，因此可以使用。

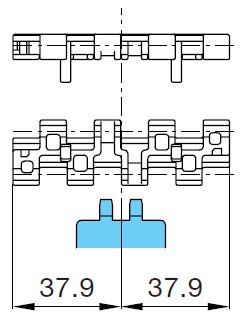

■图像图


单击放大

■成形链轮


单击放大

■加工链轮


单击放大

不可用链轮 WT-N1500-12T, WT-N1500-18T

※原因请参阅下图和说明。


■WT-N1500-12T

防上浮附件(阻力板)和关键部件
由于干扰，无法使用。


单击放大

■WT-N1500-18T

防上浮附件(阻力板)与方形轴之间没有干涉。
由于导轨间隙过小，无法使用。


单击放大

返回到问题
