电动高速丝杆 Jack
- 这是滚珠丝杆升降装置，可以最大限度地发挥伺服电机的性能。
- 电动高速丝杆最大运行速度为200mm/s，最大负载持续率为100% ED，有助于提高设备的生产力。
即使以更高的速度运行，该千斤顶也比传统的千斤顶更小，而且新开发的结构允许较低的底座，从而有助于设备更加紧凑。
特性
-
·超高速
传统千斤顶的最大螺旋轴转速为 120 mm/s，转速越快，所需的千斤顶就越大。
电动高速丝杆实现了“恒定推力”，可以在不增加尺寸的情况下以200mm/s的高速输送重物。
-

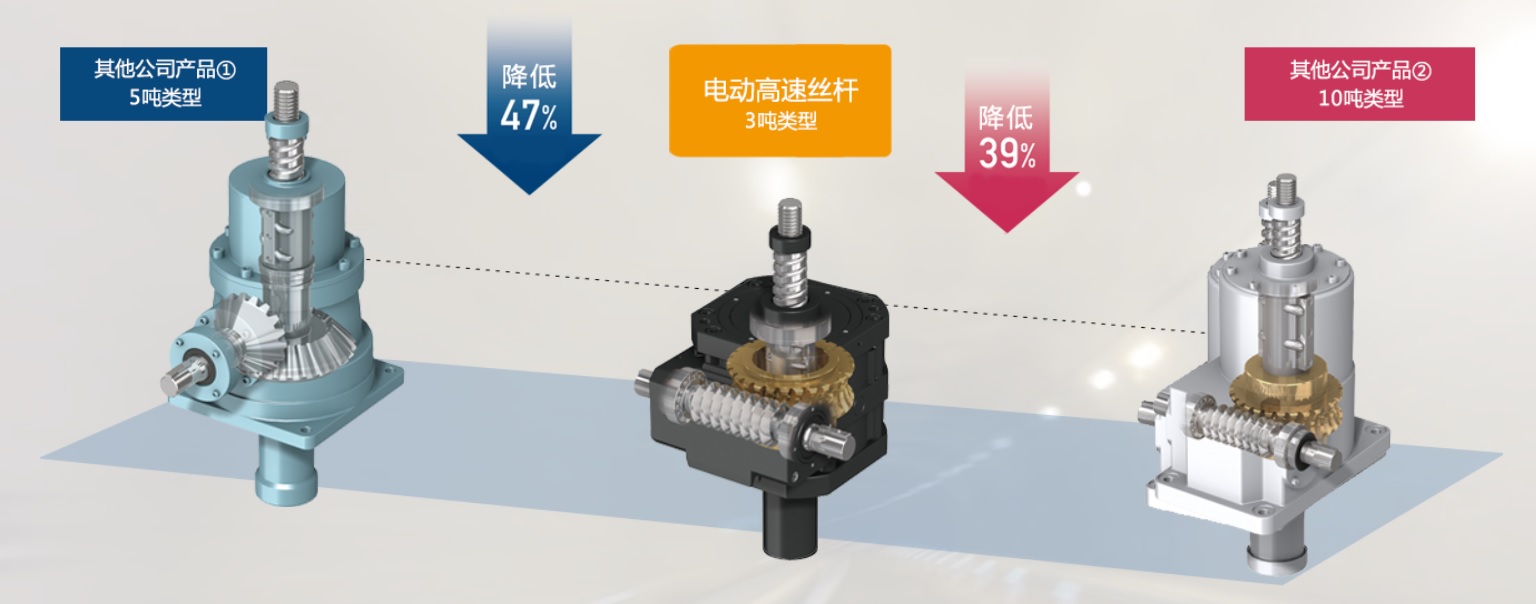

·低地板、小型
电动高速丝杆将滚珠螺母置于蜗轮内部，结构更加紧凑。
由于螺母高度造成的先前存在的死角被消除，从而降低了底座高度。这降低了设备的整体高度，并为提升作业创造了更多空间。
-
- 无坑设计的滑动螺母规格
即使在过去需要凹坑的环境中也可以实现无凹坑化。

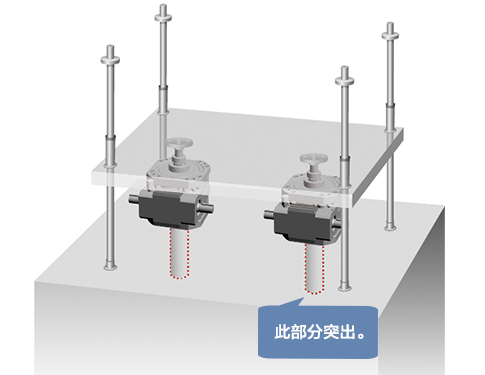

基本形式
我们需要地面上的坑洞。

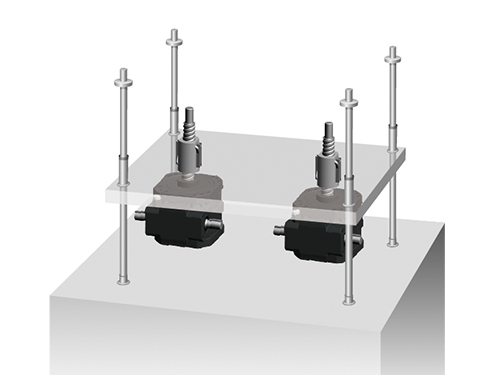

滑动螺母规格
直接放在地板上，不需要凹坑。
-

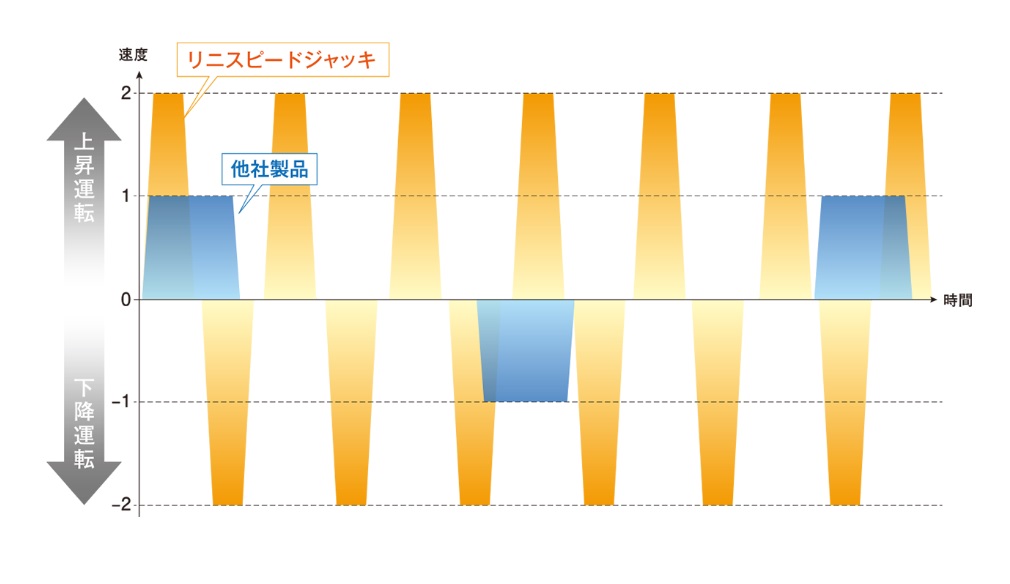

·高频率运行对应
电动高速丝杆可实现 100% ED 的最大允许负载持续率，从而实现连续运行，并大大提高设备的生产力。
此外，滚珠丝杆的预期运行距离是在高频运行条件下实现的。
-
·彻底的易用性
电动高速丝杆保持了安装简便性和互锁操作性，同时实现了高速、高频操作和低底盘高度。
此外，高速输入使得电机和联轴器可以做得非常紧凑。
产品目录、使用说明书
型号表示例
| SJ | 015 | H | - | T | S | R | 1 | |
| SJ | 030 | H | - | T | U | T | 4 | |
| SJ | 050 | H | - | P | U | R | 15 | U |
| | 系列名 电动高速丝杆 丝杆 |
| 容许推力 015:15kN 030:30kN 050:50kN |
| 速度 H:最大200mm/s |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
| 轴配置 (参照下图) |
| 公称行程 1:100mm 6:600mm 2:200mm 8:800mm 3:300mm 10:1000mm 4:400mm 12:1200mm 5:500mm 15:1500mm |
| 行走法兰安装方向 U:上侧安装 D:下侧安装 |
|
| 安装形式 (安装方法) (参照下图) |
||||||||
| ｜ 安装方式（螺丝方向） T：基本型螺丝朝上 B：基本型螺丝朝下 P：滑动螺母规格，螺钉朝上 H型：滑动螺母式，螺钉朝下 |
||||||||
■椿本产品型号指引
容许推力
是千斤顶主体可以容许的推力。
安装形式
表示螺纹轴的方向和法兰的有无、位置。
基本形式
T, B:螺丝轴移动的基本形式。
滑动螺母规格
P, H:螺钉轴旋转，螺母移动。
轴配置
T:输入轴两个轴。
R:输入轴仅位于右侧。
L:输入轴仅在左侧。
行程
螺杆轴的移动距离。
法兰安装方向
对于滑动螺母类型，请指定安装法兰应位于螺母的哪一侧。
U:顶部
D:底部
选项符号
J:带防尘罩。
I：配有 I 形开端金具。
M：配有桌形开端金具。
K2:包含两个用于检测行程位置的微动开关。
K4:4个内置微动开关，用于检测行程位置。
P:内置检测行程位置的电位器。
R:附带输出行程移动信号的旋转编码器。
·安装形式
| U 表面固定 |
C 法兰・套侧 |
S 法兰・螺丝侧 |
||||
|---|---|---|---|---|---|---|
| T or P 螺钉向上方向 |
TU |
PU |
TC 螺钉拉伸负荷 ↑  |
PC 螺丝拉伸负荷 ↓  |
TS 螺丝压缩负荷 ↓  |
PS 螺丝压缩负荷 ↑  |
| 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | |
| B or H 螺丝向下方向 |
BU |
HU |
BC ↓ 螺丝拉伸负荷 |
HC ↓ 螺丝拉伸负荷 |
BS ↑ 螺钉压缩负荷 |
HS ↑ 螺钉压缩负荷 |
| 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | |
-
·根据安装形式不同，压力排气孔、排水塞的位置也不同。螺丝向上、向下以外的安装为特形品。
·附防尘罩可对应特殊款式。需要根据螺钉轴速度进行探讨，请与本公司商谈。防尘罩是在粉尘多的环境中保护螺丝的东西。并不是防止来自外部的水浸入的东西。
※螺钉压缩负荷/螺钉拉伸负荷请限制在容许推力的50%。
※TS、BS、PS、HS中施加螺钉压缩负荷时，请限制在容许推力的50%以内。
※TC、BC、PC、HC中施加螺钉拉伸负荷时，请限制在容许推力的50%以内。
·轴配置
| T 两侧 |
R 仅右侧 |
L 仅左侧 |
||||
|---|---|---|---|---|---|---|
| 螺钉向上 |  |
 |
 |
 |
 |
 |
| 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | |
| 螺钉向下 |  |
 |
 |
 |
 |
 |
| 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | 基本形式 | 滑动螺母规格 | |
·输出选项
| 符号 | 无印 | J | I | M |
|---|---|---|---|---|
| 选项 |
|
防尘罩 (特形品) |
I 型开端金具 |
台式开端金具 |
·控制选项
| 选项 | 符号 |  |
|---|---|---|
| 位置检测单元 (*) | ||
| 2个内部LS | K2 | |
| 4个内部LS | K4 | |
| 带电位计 | P | |
| 带旋转编码器 | R | |
-
※请在上述页面链接画面确认选项符号后，按照刊登顺序排列。
※关于千斤顶和控制选件的位置关系，用户不能变更安装方法和电缆出口方向。
详情请咨询本公司。
※如果选择了控制选项，则轴对齐方式为T (双轴) 。
