产品信息 直线作动机
椿本的直线作动机包括一系列采用自主生产的高品质螺杆的电动缸和千斤顶，以及我们专有的Zip Chain传动装置。
螺杆机构和Zip Chain机构都能充分发挥产品的特性，可用于各种应用，包括高速、高频运行和需要高精度的操作。

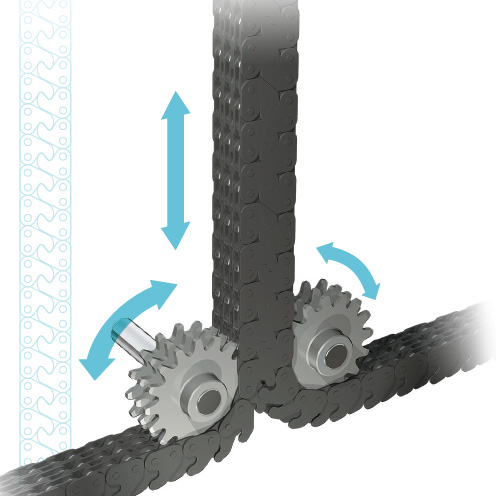

* Zip Chain机制是我们专有的技术，其中两条链像拉链一样相互连接，形成一个单一、坚固的支柱，可用于推拉。
直线导轨机构的种类
Zip Chain机构
- 高速
- 高频率
- 耐用性
- 紧凑
该机制采用了椿本独有的技术“ Zip Chain”。
紧凑性优良，具有高节拍运行所需的高速、高频率、耐久性。
将2根链条咬合成1根棒状，可推拉。
它被命名为Zip Chain因为它像拉链一样可以相互连接。
（点击此处访问Zip Chain机制的专用网站）
滚珠丝杆机构/梯形螺杆机构
- 高频率
- 容许负荷较大
- 安静性

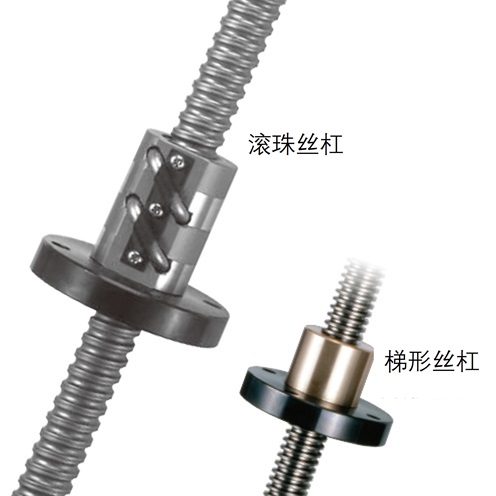

滚珠丝杆机构
在螺钉轴和螺母之间放入钢球，滚动摩擦，实现高效率动作的机构。
与梯形丝杠机构相比，适用于高速、高频用途，因此适用于对生产效率有要求的装配线等。
另外，由于效率高，可以使驱动源小型化。
由于我们使用自主研发生产的高可靠性滚珠丝杆，因此可以预测其使用寿命。
与普通滚珠丝杆相比，每转行程（导程）更长的滚珠丝杆称为高导程滚珠丝杆，即使输入转速与普通滚珠丝杆相同，也能达到更高的转速。
梯形丝杠机构
通过螺丝轴与螺母滑动摩擦而动作的机构，适用于维修用途等低速、低频率运行。
它具有滚珠丝杆机构所不具备的自锁特性，因此可以承受负载。
另外，因为构造简单所以很经济。
椿本的直线作动机产品线
| 电缸：电动缸 | 螺旋千斤顶： 动力千斤顶 |
滚珠丝杆升降装置： 电动高速丝杆 |
啮合链执行机构： Zip Chain传动装置 |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| 机构类型 | 滚珠丝杆 梯形螺杆 |
滚珠丝杆 高导程 滚珠丝杆 |
梯形螺杆 | 滚珠丝杆 | Zip Chain |
| 用途 | 推拉负荷 | 推拉负荷 | 负载保持 | 推拉负荷 | 推拉负荷 |
| 特性 | 电机一体型简单布线 实现清洁环境 |
可选择多种螺纹类型 | 高速、高频次、低地板、长寿命 | 速度快、频率高， 低地板，长寿命 |
|
| 推力 | 最高490kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| 行程 | 最大2000mm | 最大2000mm | 最大1500mm | 最大2000mm | |
| 速度、运行频率 | 最大速度：333mm/s 负载持续率：50%ED *1 |
最大螺杆轴转速： 50 至 120 mm/s*2 允许的负载持续率： 30%ED |
最大螺杆轴转速： 40mm/s 允许的负载持续率： 20%ED |
最大螺杆转速：200mm/s 允许的负载持续率：100%ED *3 |
最高速度：1000mm/s 负载持续率：100%ED |
| 应用实例 |
倾斜装置
止动器 |
工作台升降
轧辊 |
遍历
取出 |
堆垛・拆垛
托盘 |
|
- ※1 Eco系列伺服类型时
- ※2因螺钉类型而异
- ※3根据条件而不同
直线作动机产品清单
实现了绝对节省空间的致动器
Zip Chain是我们公司独家研发的一种链条，它由两条像拉链一样相互咬合的链条组成，形成一根坚固的杆，从而可以进行推拉操作。
Zip Chain传动装置是一种采用这项技术的全新直线作动机。
Zip Chain可收纳于紧凑的机箱内，与传统直线作动机相比，可显著节省空间。它支持高速、高频运行，且能耗远低于液压缸或气缸。此外，它可实现高精度多点停止，并可沿任意方向安装。
Zip Chain传动装置
型号ZCA~
前所未有的高速、高频次、低地板、长寿命驱动器
- ·小巧型:
链式收纳盒的高度相对于行程约1/10,为低地板设计，可放置于狭小空间。通过与齿轮马达等驱动部分实现一体化设计，进一步减小了体积。 - ·高速运行:
实现最大1000mm/s的高速运行。压倒了螺钉式、油压式、空压式气缸的速度。 - ・负载持续率100%ED：
使用伺服电机可以实现高精度多点停止和连续运行。 - ·长寿：
它具有极佳的耐磨性，且不会拉伸，因此预计运行距离可达 4000 公里。 - ·安装方向自由:
可按压上、水平、悬挂等符合客户需求的安装方向自由安装。 - ・产品种类繁多：
所有尺寸均可选配准准双曲面齿轮减速电机。TERVO伺服减速机与伺服电机集成在一起，可在紧凑的结构中实现高速定位操作。 - ·可对应最大推力38.2kN/最大行程5000mm的中、大型尺寸。
额定推力N
400~2000
※无电机时
升降机构
Zip Chain
行程mm
300～2000
