滚针隔圈链

製品写真
  • 在销钉和套筒之间插入针架 (由工程塑料制成)
  • 在运动开始时出现轻微的初始磨损延伸 (0.03%) 后，不再出现磨损延伸。
  • 主链由钢制成，比滚针套筒链链便宜。

特性

  • ·在运动开始时出现轻微的初始磨损延伸 (0.03%) 后，不再出现磨损延伸。
  • - 它比NB（普通）规格滚针套筒链便宜，并且具有优异的性价比。
  • ・使用温度範囲：-10℃～60℃
  • - 可以使用 RF双倍节距距 R 型滚子链轮。

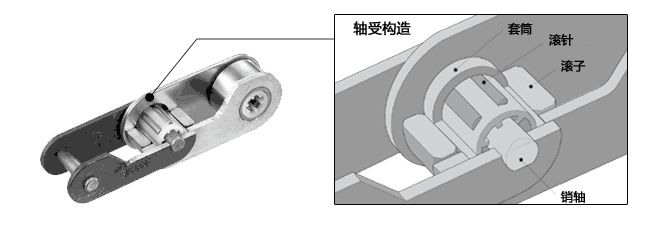

结构

结构

磨损延伸图

磨损延伸图

操作条件

  • ·链编号:RF2040R-NC
  • ・チェーン張力：0.44kN{45kgf}
  • ·链条速度:70m/min (加速试验)
  • ·链轮齿数:12T×12T
  • ・链节数：44个链接
  • ·连续运转

注意事项

  • -最大容许张力比NB（普通）规格滚针套筒链规格低 40%，因此更换时请检查施加的张力。

附件类型

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

对于滚针隔圈链，请使用标准钢制双倍节距链轮，并采用 R 型滚子规格。

链条链轮适合表请看这里。

链轮匹配表

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

间距
mm		 品名 滚子直径
mm		 内链节
内宽
mm
25.40 RF2040R-NC 15.88 7.95
31.75 RF2050R-NC 19.05 9.53
38.10 RF2060R-NC 22.23 12.70
50.80 RF2080R-NC 28.58 15.88
