塑料模块链条WT2515F-W 型
- チェーンピッチ
25.4mm - 对于直线输送
- 封闭型
- 翼板型
- WT2510系列塑料模块链条现已推出翼板型
- 可倾斜搬运箱子、包装箱、散装物等
特性
-
·适合倾斜搬运的翼板规格
可以倾斜布局搬运箱子、箱子、散件等。
-
·符合食品卫生法
低摩擦・耐磨损(CB) 和高温 (HTW) 规格符合食品卫生法（卫生福利部第 370 号通知）。
-
·易于维护
销钉固定方式采用本体销钉+插头方式，链条的连接、拆卸等维修方便。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | △ | ○ | △ | ● | ○ | ○ | ● | △ | △ |
| 小 | ○ | ● | △ | ● | ● | ● | ● | △ | △ |
用途
- ■箱子、箱子、散件等的倾斜搬运

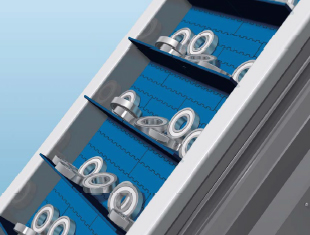

搬运零件 (如轴承)

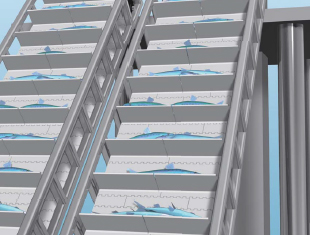

鱼贝类的运送

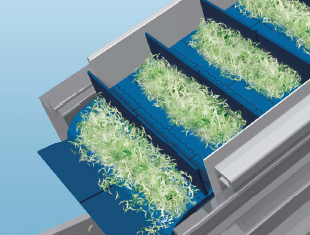

蔬菜等的搬运

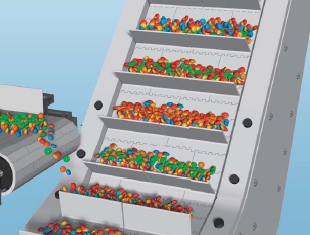

点心类的搬运
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 25.4 |
|---|---|
| 用途 | 对于直线输送 |
| 链型 | 封闭型 |
| 翼板型 | |
| 本体链条规格 | - |
| 销类型 | - |
| 销材质 | - |
| 销形状 | - |
| 顶板厚度mm | - |
| 推杆材质 | - |
| 其他功能 | - |
| 形式 | WT2515F-W |
|
|
| 链宽mm | 170～3230 |
| 组织单位 | 每85mm |
产品目录、使用说明书

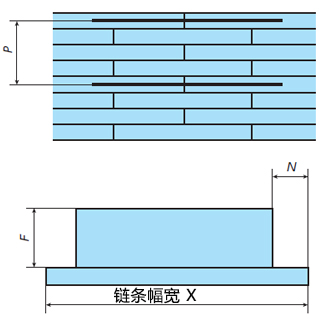

翼板尺寸
为了安装翼板，请确定以下尺寸。
- ·翼板的安装间隔P:50.8mm起可安装
安装各链节时请咨询我们。 - ·翼板高度F:
可从50.8mm、76.2mm中选择 - ・缩进 N：
需要在返回侧用滚轮支撑链条。
17mm、34mm、51mm - *当凹槽深度为 0 mm时，链条无法由返回侧滚子支撑。
- *注) 每次翼板规格均为报价品。
