链条张紧器

产品图片
  • 调整链条松弛，保持正常的链条传动
  • 链条的大量松弛会成为振动、噪音的原因，会发生与链轮的啮合不良等，无法顺畅地进行链条传动。
  • 为了消除链条的松弛，我们推出了TH型、TCS型、ETS型、TA型4种类型的链条张紧器。
※ CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

如何使用链条张紧器

备有TCS类型、ETS类型、TA类型、TH类型4种。
有关使用方法，请参阅以下内容。

了解更多

链条张紧器的位移量与推力的关系

  • ·链条张紧器的主体部分内置有2根螺旋弹簧。利用该螺旋弹簧的弹性，安装在前端的惰轮或塑料滑靴按压链条，是调整松弛的机构。
  • ·请参照以下内容，作为安装、调整时的基准，参考惰轮或塑料靴的变位量与此时起作用的压紧力的关系式。

了解更多

结构

椿本链条张紧器由主体部分和惰轮链轮部分组成。(TA型为附塑胶靴的一体型)
拉紧器本体部分 (铝制) 为利用内置的螺旋弹簧的弹性进行拉紧的构造。


单击放大

惰轮部分由带内置轴承的链轮（TH 型也可选择无油衬套式）、安装螺栓和垫圈组成。
链轮齿采用感应淬火，TCS 和 ETS 型黑色氧化处理，TH 型采用电镀处理。

使用注意事项

  • ·链条脉动的话，由于反作用力，张紧器的杆进出，在与主体之间滑动。这样会促进杆及本体一侧的磨损，请在此期间加油。
  • ·在灰尘和腐蚀性环境中，张紧器的损坏会更严重。请避免在这种氛围下使用。
  • ·如垂直驱动时对张紧器施加推力方向的力，且正反运行时施加剧烈的负荷变动时，张紧器可能会明显损伤，请避免使用。
    ​

品种

1.TCS型摆动式附惰轮


单击放大
型号 实体代号 适用
链条		 摇动
角度		 尺寸mm 推力
kN { kgf }		 约
质量
kg		 DXF图形
3D CAD数据		 标准价格 交货期
B C H M T1 T2 T3 L L1 L2
CT-TCS40 TC-1 RS40-1 45ﾟ 69 86.5 121 M10 15.5 15.5 5 50.5 37.5 6.5 0 {0}
～
0.15 {15}		 0.74 DXF・3DCAD 请咨询 请咨询
CT-TCS50 RS50-1 0.82 DXF・3DCAD 请咨询 请咨询
CT-TCS60 TC-2 RS60-1 30ﾟ 90 100 145 M12 18 18 7 60.5 44.5 8.5 0 {0}
～
0.39 {40}		 1.3 DXF・3DCAD 请咨询 请咨询
CT-TCS80 RS80-1 65.5 47 11 1.52 DXF・3DCAD 请咨询 请咨询
型号 链轮
齿数:Z		 DP
mm		 DO
mm		 链轮安装螺栓 平垫圈
大小:O 长度
mm		 强度分级 公称 数量
CT-TCS40 17 69.12 76 M10 30 10.9 10 2
CT-TCS50 15 76.35 84
CT-TCS60 13 79.60 89 M12 35 10.9 12 2
CT-TCS80 11 90.16 102 4
返回此页面的顶部

2.附ETS型直动式惰轮


单击放大
型号 实体代号 适用
链条		 行程
S
mm		 尺寸mm 推力
kN { kgf }		 约
质量
kg		 DXF图形
3D CAD数据		 标准价格 交货期
H H1 F G B N T1 T2 E L L1 L2
CT-ETS40 TO-1 RS40-1 30 129 74 7 58 56.2 11 23 20 12.5 42 29 6.5 0.10 {10}
～
0.25 {25}		 0.6 DXF・3DCAD 请咨询 请咨询
CT-ETS50 RS50-1 0.69 DXF・3DCAD 请咨询 请咨询
CT-ETS60 TO-2 RS60-1 38 163 87 9 70 70.5 12.5 28 25 15 52 36 8.5 0.15 {15}
～
0.39 {40}		 1.15 DXF・3DCAD 请咨询 请咨询
CT-ETS80 RS80-1 57 38.5 11 1.37 DXF・3DCAD 请咨询 请咨询
型号 链轮
齿数:Z		 DP
mm		 DO
mm		 链轮安装螺栓 平垫圈
大小:O 长度
mm		 强度分级 公称 数量
CT-ETS40 17 69.12 76 M10 35 10.9 10 2
CT-ETS50 15 76.35 84
CT-ETS60 13 79.6 89 M12 45 10.9 12 2
CT-ETS80 11 90.16 102 4
返回此页面的顶部

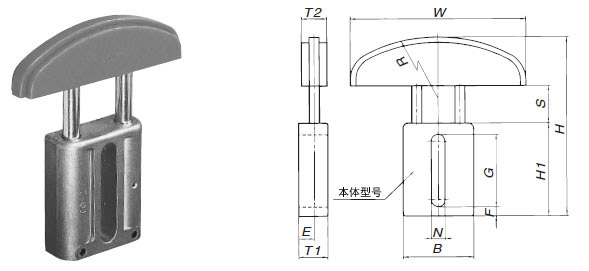

3.TA型直动式附塑胶靴


单击放大
型号 实体代号 适用
链条		 行程
S
mm		 尺寸mm 推力
kN { kgf }		 约
质量
kg		 DXF图形
3D CAD数据		 标准价格 交货期
H H1 F G B N T1 E W R T2
CT-TA40 TO-1 RS40-1
RS08B-1		 30 143 74 7 58 56.2 11 23 12.5 140 120 20 0.10 {10}
～
0.25 {25}		 0.39 DXF・3DCAD 请咨询 请咨询
CT-TA50 TO-2 RS50-1
RS10B-1		 38 164 87 9 70 70.5 12.5 28 15 140 140 22 0.15 {15}
～
0.39 {40}		 0.65 DXF・3DCAD 请咨询 请咨询
CT-TA60 RS60-1
RS12B-1		 DXF・3DCAD 请咨询 请咨询
CT-TA80 TO-3 RS80-1
RS16B-1		 44 187 104 9 86 82 14.5 33 17.5 140 160 25 0.29 {30}
～
0.59 {60}		 0.99 DXF・3DCAD 请咨询 请咨询
返回此页面的顶部

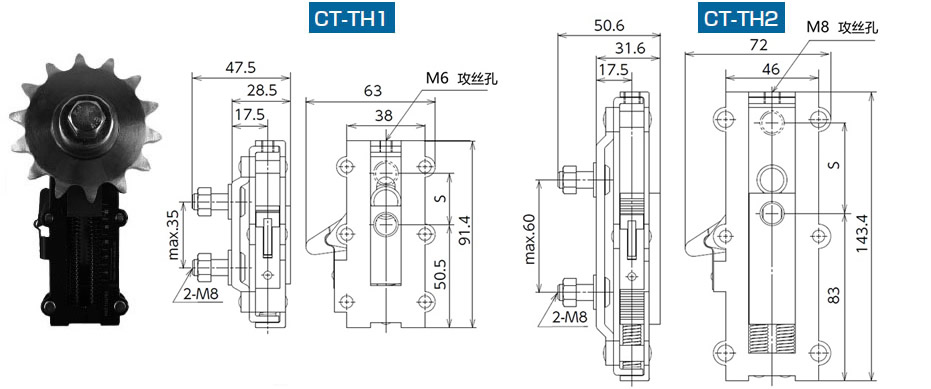

4. TH型 直动式 惰轮(需另行购入)

主体

型号 行程
S
mm		 弹簧上推力
N		 DXF图元
3DCAD数据
PDF图纸		 标准价格 交货期
最小值 最大
CT-TH1 25 39.2 117.6 DXF・3DCAD PDF 请咨询 请咨询
CT-TH2 45 98.0 294.0 DXF・3DCAD PDF 请咨询 请咨询

单击放大

适配器 (固定底座)

型号 对应链条
拉紧器		 DXF图形
3D CAD数据		 标准价格 交货期
CT-THS1 CT-TH1 DXF・3DCAD 请咨询 请咨询
CT-THS2 CT-TH2 DXF・3DCAD 请咨询 请咨询

单击放大
返回此页面的顶部

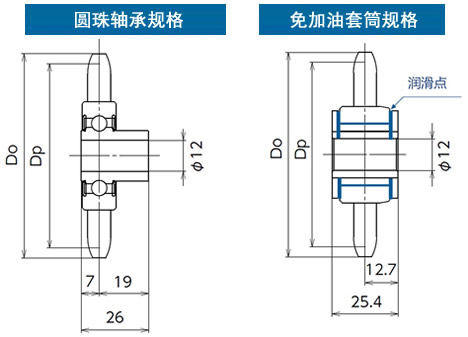

惰轮链轮


单击放大
型号 惰轮
齿数		 节距圆直径
DP
mm		 外径
Do
mm		 最大
转速
r/min		 轴承部件
容许负荷
N		 DXF图元
3DCAD数据
PDF图纸		 标准价格 交货期
滚珠轴承
规格		 RS35-THB20T 20 60.89 66 3000 3300 DXF・3DCAD PDF 请咨询 请咨询
RS40-THB15T 15 61.08 67 DXF・3DCAD PDF 请咨询 请咨询
RS50-THB15T 15 76.35 84 DXF・3DCAD PDF 请咨询 请咨询
RS60-THB14T 14 85.61 95 DXF・3DCAD PDF 请咨询 请咨询
RS80-THB11T 11 90.16 102 DXF・3DCAD PDF 请咨询 请咨询
无油衬套
样式		 RS35-THL20T 20 60.89 66 2500 343 DXF・3DCAD PDF 请咨询 请咨询
RS40-THL15T 15 61.08 67 DXF・3DCAD PDF 请咨询 请咨询
RS50-THL15T 15 76.35 84 DXF・3DCAD PDF 请咨询 请咨询
RS60-THL14T 14 85.61 95 DXF・3DCAD PDF 请咨询 请咨询
