大型输送链连接接头 螺丝锁紧式接头

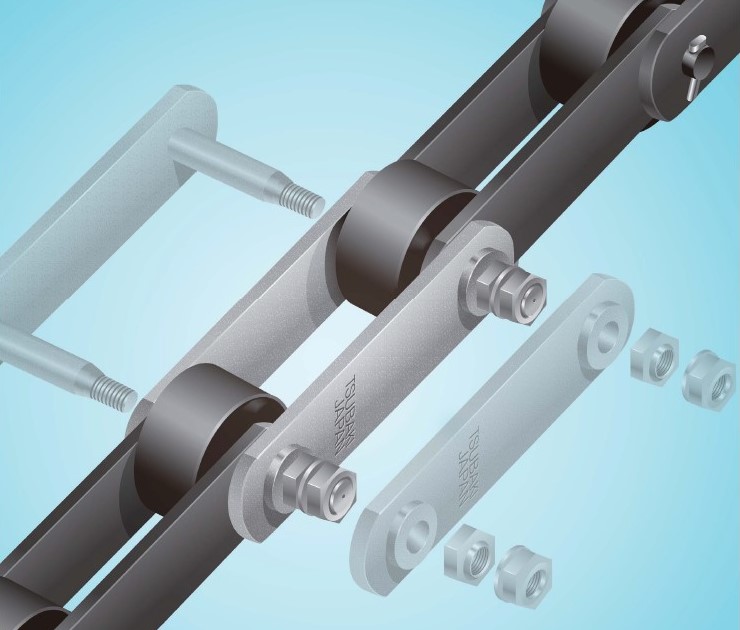

製品写真
  • 只需一把扭矩扳手，任何人都可以轻松、安全、可靠地切断和连接。
  • 有了连接链节，任何人都可以用一把扭矩扳手轻松地完成大型输送链的危险且技术要求很高的切断和连接。
  • 传统上，切断和连接都是用锤子完成的，但是
  • ·危险
    因为必须用锤子用力敲打，所以会有碎片飞散、手被撞击等工伤事故的风险
  • ·需要技术
    若操作不当，可能会因外板过度按压而导致弯曲不良
  • ·需要工时，影响生产效率
    由于需要上述技术，因此可能需要安排技术人员
  • ·需要大型工具
    随着链条变大，需要大型工具、夹具时
  • 有各种各样的问题，比如。
  • 使用螺丝锁紧式接头，只需使用扭矩扳手将螺母拧紧至规定的扭矩即可，因此任何人都可以轻松、安全、快速、可靠地进行切断和连接工作。

目录

产品目录、使用说明书

结构

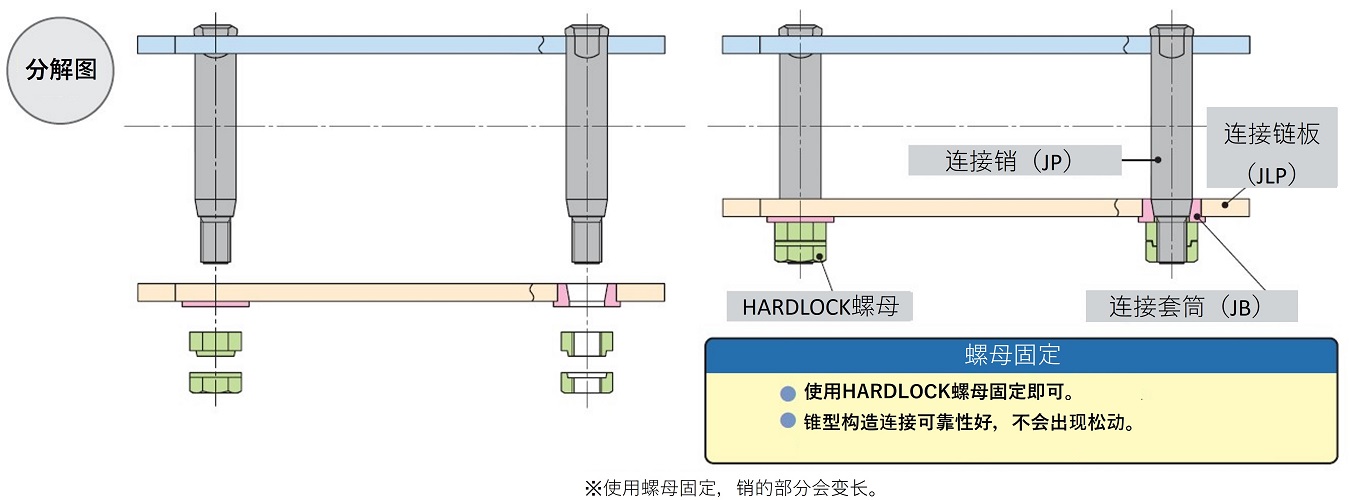

ナット方式

螺母部分可选择2种类型

我们也准备了尽量控制销钉长度的短款。

标准类型

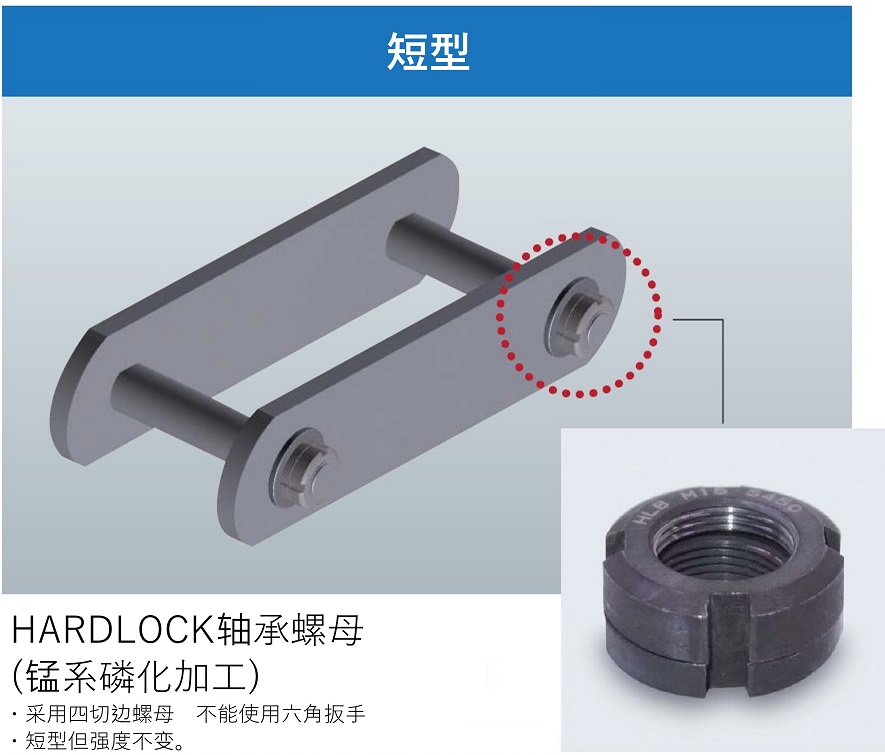

短款

※硬锁螺母和硬锁轴承螺母是Hardlock Industry Co.,Ltd.的商标或注册商标。

返回此页面的顶部

主要适用产品

製品詳細情報へ

大型输送链　DT规格

是最经济的通用输送链。(基本型号)

了解详情

製品詳細情報へ

大型输送链　DTA规格

与DT规格相比，该规范将衬套和滚子之间的耐磨性提高了三倍。

了解详情

製品詳細情報へ

大型输送链　AT规格

与DT规格相比，其最大容许张力约为其两倍，提高了衬套和滚子之间的耐磨性以及滚子上的允许载荷。

了解详情

製品詳細情報へ

大型输送链　ATA规格

与AT规格相比，衬套和滚子之间的耐磨性提高了一倍，销和衬套之间的耐磨性提高了 1.5 倍，最大容许张力提高了 1.2 倍。

了解详情

製品詳細情報へ

大型输送链　SS规格

耐腐蚀性、耐药品性、耐热性、耐寒性优异的不锈钢制链条。

了解详情

製品詳細情報へ

大型输送链　GS规格

这是不锈钢链条（400系列不锈钢），与DT规格相比，其耐腐蚀性有所提高。

了解详情

关于其他可以制作的规格，请确认以下内容。

螺丝锁紧式接头适用规格列表

返回此页面的顶部

操作要领

⚠注意事项

对于水平、倾斜和垂直输送机，在切割或切断和连接之前，使用链条滑车、钢丝绳等，以确保在切断和连接点处链条没有张力。

接法

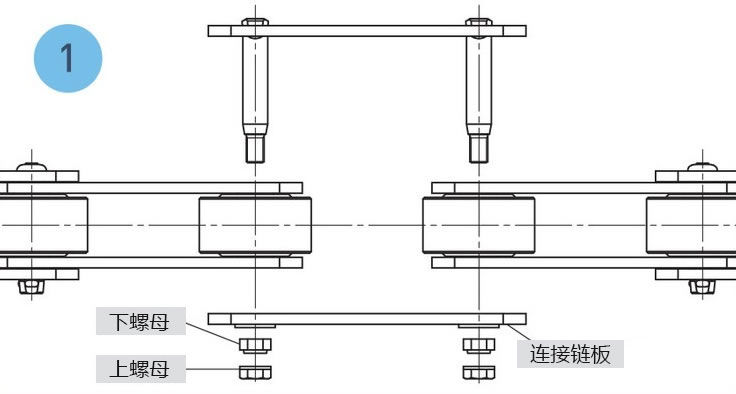

継ぎ方 1

1. 拆下螺母，并将连接板拆下。

継ぎ方 2

2. 将链条的两端拉到一起，将连接链节插入内链节的接合处，然后用连接板盖住。

継ぎ方 3

3.用下述指定的扭矩拧紧下螺母。拧紧螺母时，请用抹布等擦拭螺丝部分的油分和附着物。

継ぎ方 4

4.用下面指定的扭矩拧紧上螺母，连接完成。

螺母的拧紧扭矩 (N・m) ※1

RF10 RF12 RF17 RF26 RF36 RF52 RF60 RF90
标准类型※2 螺母尺寸 M12×P1.75 M12×P1.75 M14×P2.0 M16×P2.0 M20×P2.5 M24×P3.0 M27×P3.0 M30×P3.5
下螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
上螺母 27～32 28～33 46～55 72～82 120～130 218～228 250～260 367～377
短款※3 螺母尺寸 M12×P1.0 M12×P1.0 M15×P1.0 M17×P1.0 M20×P1.0 M25×P1.5 M30×P1.5 M35×P1.5
下螺母 23～27 28～33 49～58 76～86 117～127 227～237 254～264 428～438
上螺母 16～19 16～19 28～33 37～44 55～65 80～90 115～125 130～140
  • ※1.上表为钢螺母的拧紧扭矩。请咨询不锈钢制螺母的拧紧扭矩。
  • ※2.由于拧紧下螺母时螺栓会伸出，标准型建议使用深插座。
  • ※3.短款为四开口形螺母。请使用扳手或插座。

切法

  • 1. 按上螺母和下螺母的顺序卸下螺母。
    *由于搬运物的粘附或腐蚀，螺母可能不易拆卸。
  • 2. 拆下连接板，将连接链节从内链节上拆下。
返回此页面的顶部

保养・检查的注意事项

根据使用环境和条件，螺母可能松动或脱落，因此请在链条运行过程中定期检查螺母是否松动。(在螺母上用记号打合标记的话，就容易确认了。)

返回此页面的顶部

商品规格一览表

标准类型
标准类型
短款
短款
尺寸 最大容许张力 最小抗拉强度 间距
P		 销 螺母尺寸 连接套筒
法兰直径		 概略附加质量
(kg/处)
连接销
DT
kN{kgf}		 AT
kN{kgf}		 DT
kN{kgf}		 AT
kN{kgf}		 L3 标准
款式		 短版
款式		 标准
款式		 短版
款式		 A 标准
款式		 短版
款式
L4 L5
RF10100 17.6
{1790}		 32.3
{3290}		 107
{11000}		 169
{17000}		 100 33 48.5 42 M12 M12 25 0.13 0.08
RF10125 125
RF10150 150
RF12200 26.6
{2710}		 39.9
{4060}		 160
{16500}		 249
{25500}		 200 40.5 55.5 49 M12 M12 28 0.17 0.11
RF12250 250
RF17200 35.0
{3570}		 55.3
{5640}		 213
{22000}		 336
{34000}		 200 51.5 69.5 61.5 M14 M15 32 0.25 0.14
RF17250 250
RF17300 300
RF26200 44.9
{4570}		 74.3
{7580}		 285
{29000}		 448
{45500}		 200 55.5 74 64 M16 M17 36 0.33 0.17
RF26250 250
RF26300 300
RF26450 450
RF36250 68.0
{6930}		 97.4
{9930}		 457
{46500}		 614
{62500}		 250 66 91.5 78.5 M20 M20 42 0.55 0.26
RF36300 300
RF36450 450
RF36600 600
RF52300 71.4
{7280}		 147
{15000}		 481
{49000}		 953
{97000}		 300 79 110 93.5 M24 M25 48 0.85 0.39
RF52450 450
RF52600 600
RF60300 71.4
{7280}		 149
{15200}		 479
{49000}		 1010
{103000}		 300 72.5 104 86.5 M27 M30 55 1.18 0.53
RF60350 350
RF60400 400
RF90350 113
{11500}		 233
{23700}		 754
{77000}		 1600
{163000}		 350 85.5 120.5 102 M30 M35 65 1.85 0.88
RF90400 400
RF90500 500

注)

  • 1.工作温度范围为-20°C至150°C。在使用温度范围外使用时，请与本公司协商。
  • 2.引脚长度L4、L5大于L2普通引脚。检查与设备的干扰。
  • 3.请使用扳手或插座拧紧短款螺母。
  • 4. 有关附件类型，请参阅“椿本大型输送链和链轮”产品目录。
  • 5.有时也可制作上表以外的尺寸 (英制等) 或规格 (不锈钢规格等) 。请商量。
返回此页面的顶部

价格和交货期

DT规格（标准型）

尺寸 附件
无 A2 K2 GA2
标准价格 交货期 标准价格 交货期 标准价格 交货期 标准价格 交货期
RF10100 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10125 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10150 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17300 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询

AT规格（标准型）

尺寸 附件
无 A2 K2 GA2
标准价格 交货期 标准价格 交货期 标准价格 交货期 标准价格 交货期
RF10100 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10125 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF10150 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF12250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17200 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17250 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询
RF17300 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询 请咨询

点击此处查看附件类型和符号列表

※上表中未登载的规格、尺寸、短款、编制品为每次报价，敬请垂询。
