电缆拖链配件长跨距导轨
- 塑料系列长跨距导轨
- ·导轨本身是铝制的，所以重量轻，容易操作。
- ·连接部为不易产生接缝错位的独创构造，可高精度快速安装。
- ·也有导轨固定部件的组合。
构造和施工、安装
结构

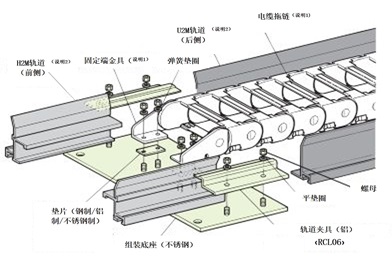

部件由H2M导轨 (前侧)、U2M导轨 (后侧) 2种导轨构成，仅此一根即可使用。为了在安装面上快速简单地进行高精度安装，备有2个固定用底座 (SB组、JB组) 。
导轨夹紧器 (RCL06) 可轻松对齐连接处的导轨接缝，也可单独使用导轨和导轨夹紧器。
注)1.导轨为铝制，经阳极氧化铝涂层处理。
2.请每隔1m固定导轨。
■JB集
■SB套装
注：1.电缆拖链和固定端金具是单独出售的。
2.JB套装、SB套装不包含导轨。
3. 安装底座设计用于连接电缆拖链的固定端金具，其他尺寸与连接底座相同。
4.移动速度快的情况下，导轨可能容易磨损，所以请咨询本公司。
5.在粉尘和垃圾堆积的环境中，导轨也有早期磨损的情况。
6.请勿在室外使用。
7.在温差较大的地方使用时，导轨会伸缩，所以请留出导轨接缝的余地。
请参考此处的导轨构造和安装手册。
商品一览表
※单击以查看详细信息。
| 适用电缆拖链 | 导轨型号 | 固定底座型号 | ||
|---|---|---|---|---|
| H型导轨 (H2M) | U型导轨 (U2M) | JB集 | SB套装 | |
| TKP45H25-30W38 | TKP45H25-H2M | TKP45H25-U2M | TKP45H25W38-JB | TKP45H25W38-SB |
| TKP45H25-30W58 | TKP45H25W58-JB | TKP45H25W58-SB | ||
| TKP45H25-30W78 | TKP45H25W78-JB | TKP45H25W78-SB | ||
| TKP45H25-30W103 | TKP45H25W103-JB | TKP45H25W103-SB | ||
| TKP58H39-30W50 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50-JB | TKP58H39W50-SB |
| TKP58H39-30W75 | TKP58H39W75-JB | TKP58H39W75-SB | ||
| TKP58H39-30W100 | TKP58H39W100-JB | TKP58H39W100-SB | ||
| TKP58H39-30W125 | TKP58H39W125-JB | TKP58H39W125-SB | ||
| TKP58H39-30W50 带滑橇 | TKP58H39-H2M | TKP58H39-U2M | TKP58H39W50GS-JB | TKP58H39W50GS-SB |
| TKP58H39-30W75 带滑橇 | TKP58H39W75GS-JB | TKP58H39W75GS-SB | ||
| TKP58H39-30W100 带滑橇 | TKP58H39W100GS-JB | TKP58H39W100GS-SB | ||
| TKP58H39-30W125 带滑橇 | TKP58H39W125GS-JB | TKP58H39W125GS-SB | ||
| TKP62H34W150 | TKP62H34-H2M | TKP62H34-U2M | TKP62H34W150-JB | TKP62H34W150-SB |
| TKP62H34W200 | TKP62H34W200-JB | TKP62H34W200-SB | ||
| TKC34H25W50 | TKC34H25-H2M | TKC34H25-U2M | TKC34H25W50-JB | TKC34H25W50-SB |
| TKC34H25W90 | TKC34H25W90-JB | TKC34H25W90-SB | ||
| TKC34H25W130 | TKC34H25W130-JB | TKC34H25W130-SB | ||
| TKC47H36W80 | TKC47H36-H2M | TKC47H36-U2M | TKC47H36W80-JB | TKC47H36W80-SB |
| TKC47H36W160 | TKC47H36W160-JB | TKC47H36W160-SB | ||
