椿本产品选择

TA/TR系列齿轮减速电机

平行轴螺旋齿轮减速机
TA系列 (0.1~0.4kW) 采用铝框马达和静音制动器，实现了小型、轻量、安静运行。
TR系列符合高能效电机要求。(高能效：IE3级别)

特性

·低噪音、长寿命

继承了经过多年实践证明的低噪音设计和加工技术的低噪音、长寿命减速部。
·小巧轻便

通过采用铝框制马达，进一步实现了小型轻量化。
·符合环保要求

采用静电粉末喷涂提高了喷涂质量，同时由于不使用稀释剂，减少了挥发性有机化合物的排放量 (三相0.75kW-1/75以下) 。

另外，在产品包装方面，考虑到环境方面的因素，废除了木材、螺栓类材料，采用瓦楞纸和薄膜缠绕方式，减少了客户对工业废弃物的处理。

(适用于质量30kg以下的产品)
·易用性

已封入润滑脂，可直接使用。

安装方向也是自由的，没有限制。

输出轴端标准进行攻丝加工。

使用齿轮箱安装面的螺丝孔，从输出轴侧用螺栓容易固定的表面固定装置也是标准配置。
- 配备变频电机（仅限 0.1kW 至 0.4kW）

变频器兼容电机可直接连接，并且与相同尺寸的标准电机兼容。

在低速区 (6Hz~) 也能以100%的恒扭矩连续运行。

带0.75kW以上高能效电机类型与带伺服电机的类型具有相同特性。
·更多选项

备齐了椿本独有的各种选项，适用于环保、食品、面包等多个行业。

·符合海外高效率规定 (TR系列)

随着节能意识的提高，世界各国都在推进高效率马达的制造和销售义务的法律法规。

椿本小型齿轮马达TR系列不仅在日本国内，还符合各国的高效率规定。提供符合时代需求的高品质产品。

[国外标准对应表]

有关规格的详细信息，请联系我们。
电动机容量	0.2kW		0.4kW		0.75kW		1.5kW		2.2kW
电动机容量	无制动器	制动装置	无制动器	制动装置	无制动器	制动装置	无制动器	制动装置	无制动器	制动装置
中国高效率规定 GB18613-2020	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
欧洲高效规定 IEC60034-30-1 (2017) ※1	支持	支持	支持	支持	支持	支持	支持	支持	支持	支持
韩国高效率规定 KS C 4202	不适用				支持	支持	请咨询
美国高效法规 MEMA MG1-12-12	不适用				支持	支持	请咨询

※1.点击此处查看 (EU) 2019/1781的电力损耗数据

标准机型

·TA系列 (相当于IE1)

电动机容量	减速比
0.1kW	1/5～1/200
0.2kW	1/5～1/200
0.4kW	1/5～1/200

·TR系列 (相当于IE3)

电动机容量	减速比
0.75kW	1/5～1/200
1.5kW	1/5～1/75
2.2kW	1/5～1/30

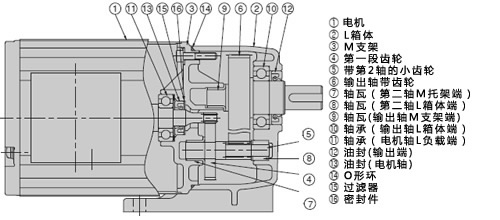

结构（二级减速）

产品目录、使用说明书

型号表示例

·带三相电机:0.1kW~0.4kW
GMTA	010	-	24	L	200	B
·带三相电机:0.75kW~2.2kW
GMTR	075	-	42	L	100	B
｜｜｜｜｜	\| 电机容量		\| 边框编号	\| 安装形式	\| 减速比	\| 规格符号
｜｜｜｜｜	010：0.1kW			L:脚安装型 U:表面安装型 F:法兰安装型	200：1/200	B:带制动器 FI:附适配器
系列名 GMTA, GMTR:附三相电机 GRTA:附双轴形及转接器

我们准备了丰富的选项。关于选项的种类和型号，请在这里确认。

■椿本产品型号指引

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列	电动机容量	边框编号	安装形式	减速比	规格代号
GMTA GMTR GRTA	这个型号已经更新换代了。	18 24	L:支脚安装 U:表面固定型或 F:安装法兰	此型号已停止销售。	5～50 60～200	无符号 B:带制动器 FI:带适配器

系列

电动机容量

边框编号

安装形式

减速比

规格代号

GMTA

GMTR

GRTA

这个型号
已经更新
换代了。

L:支脚安装

U:表面
固定型
或
F:安装法兰

此型号
已停止销售
。

5～50

60～200

无符号

B:带制动器

FI:带适配器

系列

GMTA:附带三相电机。

GMTR:附带三相高效电机。

GMTS:附带单相电机。

GRTA：一种无电机减速机有两种类型：双轴型或带适配器的型，可安装通用法兰电机。

电动机容量

GMTA、GMTR、GMTS时:为电机的容量。

GRTA时:表示相当于电机容量的数值。

边框编号

这表示减速机的尺寸。对于大多数型号而言，该值与输出轴直径相同。

由电机容量和减速比自动决定。

安装形式

L：底脚安装型。

U：端面安装型。

F:法兰安装类型。

边框编号会自动决定是使用正面安装还是法兰安装。

减速比

表示减速比。

区域分隔符对应于框架编号。

规格代号

无标记:带电机无制动器及无电机双轴形时，不需要规格标记。

B:附带电机、附带制动器时附加。

FI:无电机时、电机安装适配器型时附加。

BE:在电机后部安装旋转编码器。带刹车。

SR：安装一种名为“过载保护继电器”的电气过载保护装置。

选项符号A

Z：该电机兼容变频器驱动。

W:支持室外安装。

WC:带制动器室外型，电机连续额定。

P:附带树脂制接线盒。

J:支持溅水环境下的安装。

V:电源电压加倍。

V1:电源的电压及频率为380V、50Hz。

V2:电源的电压及频率为380V、60Hz。

V3:电源的电压及频率为415V、50Hz。

V4:电源的电压及频率为460V、60Hz。

N:CE规格。

N2:符合UL规格。

*N3:CCC规格。

H:附带铝制接线盒。

Q:可以手动释放制动器。

M:可从电机风扇侧进行手动旋转操作。

A1:支持环境温度为0°C至+60°C的环境。

A2:支持-30°C至+40°C的环境温度。

选项符号B (以前称为辅助符号)

·端子箱位置

从电机一侧看，将端子箱移动到顺时针旋转的位置。

P1:90°转动　P2:180°转动　P3:270°转动

P4:60°转动P5:120°转动P6:240°转动P7:300°转动

·端子箱口出口方向

朝着端子箱看，将出口移动到顺时针旋转的位置。

·GMTA电机容量0.75kW以下时
D1:90°转动　D2:180°转动　D3:270°转动

·GMTA电机容量1.5kW以上时
E1:90°转动　E2:180°转动　E3:270°转动

·GMTR时
F1:90°转动　F2:180°转动　F3:270°转动

·油漆颜色

C0:浅灰色C1:浅银金属

C2:象牙白C3:深银金属

商品一览表

※单击形状编号以显示详细信息。全部开启全部关闭

带电机三相0.1kW (型号GMTA010~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型

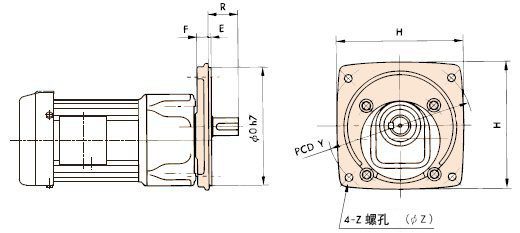

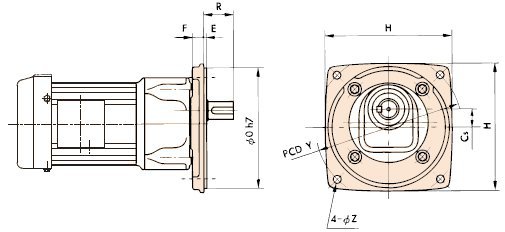

1/5	GMTA010-18L5	GMTA010-18U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GMTA010-18L5B	GMTA010-18U5B	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GMTA010-18L10	GMTA010-18U10	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)	GMTA010-18L10B	GMTA010-18U10B	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)
1/15	GMTA010-18L15	GMTA010-18U15		GMTA010-18L15B	GMTA010-18U15B
1/20	GMTA010-18L20	GMTA010-18U20		GMTA010-18L20B	GMTA010-18U20B
1/25	GMTA010-18L25	GMTA010-18U25		GMTA010-18L25B	GMTA010-18U25B
1/30	GMTA010-18L30	GMTA010-18U30		GMTA010-18L30B	GMTA010-18U30B
1/40	GMTA010-18L40	GMTA010-18U40		GMTA010-18L40B	GMTA010-18U40B
1/50	GMTA010-18L50	GMTA010-18U50		GMTA010-18L50B	GMTA010-18U50B
1/60	GMTA010-24L60	GMTA010-24U60	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GMTA010-24L60B	GMTA010-24U60B	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/75	GMTA010-24L75	GMTA010-24U75		GMTA010-24L75B	GMTA010-24U75B
1/100	GMTA010-24L100	GMTA010-24U100		GMTA010-24L100B	GMTA010-24U100B
1/120	GMTA010-24L120	GMTA010-24U120		GMTA010-24L120B	GMTA010-24U120B
1/165	GMTA010-24L165	GMTA010-24U165		GMTA010-24L165B	GMTA010-24U165B
1/200	GMTA010-24L200	GMTA010-24U200		GMTA010-24L200B	GMTA010-24U200B

返回此页面的顶部

带电机三相0.2kW (型号GMTA020~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GMTA020-18L5	GMTA020-18U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GMTA020-18L5B	GMTA020-18U5B	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GMTA020-18L10	GMTA020-18U10	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)	GMTA020-18L10B	GMTA020-18U10B	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)
1/15	GMTA020-18L15	GMTA020-18U15		GMTA020-18L15B	GMTA020-18U15B
1/20	GMTA020-18L20	GMTA020-18U20		GMTA020-18L20B	GMTA020-18U20B
1/25	GMTA020-18L25	GMTA020-18U25		GMTA020-18L25B	GMTA020-18U25B
1/30	GMTA020-24L30	GMTA020-24U30	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GMTA020-24L30B	GMTA020-24U30B	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/40	GMTA020-24L40	GMTA020-24U40		GMTA020-24L40B	GMTA020-24U40B
1/50	GMTA020-24L50	GMTA020-24U50		GMTA020-24L50B	GMTA020-24U50B
1/60	GMTA020-24L60	GMTA020-24U60		GMTA020-24L60B	GMTA020-24U60B
1/75	GMTA020-24L75	GMTA020-24U75		GMTA020-24L75B	GMTA020-24U75B
1/100	GMTA020-28L100	GMTA020-28U100	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GMTA020-28L100B	GMTA020-28U100B	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/120	GMTA020-28L120	GMTA020-28U120		GMTA020-28L120B	GMTA020-28U120B
1/165	GMTA020-28L165	GMTA020-28U165		GMTA020-28L165B	GMTA020-28U165B
1/200	GMTA020-28L200	GMTA020-28U200		GMTA020-28L200B	GMTA020-28U200B

返回此页面的顶部

带电机三相0.4kW (型号GMTA040~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GMTA040-24L5	GMTA040-24U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GMTA040-24L5B	GMTA040-24U5B	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GMTA040-24L10	GMTA040-24U10		GMTA040-24L10B	GMTA040-24U10B
1/15	GMTA040-24L15	GMTA040-24U15		GMTA040-24L15B	GMTA040-24U15B
1/20	GMTA040-24L20	GMTA040-24U20		GMTA040-24L20B	GMTA040-24U20B
1/25	GMTA040-24L25	GMTA040-24U25		GMTA040-24L25B	GMTA040-24U25B
1/30	GMTA040-28L30	GMTA040-28U30	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GMTA040-28L30B	GMTA040-28U30B	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/40	GMTA040-28L40	GMTA040-28U40		GMTA040-28L40B	GMTA040-28U40B
1/50	GMTA040-28L50	GMTA040-28U50		GMTA040-28L50B	GMTA040-28U50B
1/60	GMTA040-28L60	GMTA040-28U60		GMTA040-28L60B	GMTA040-28U60B
1/75	GMTA040-28L75	GMTA040-28U75		GMTA040-28L75B	GMTA040-28U75B
1/100	GMTA040-38L100	GMTA040-38U100	Face mount型 + UFM48 (同心型)	GMTA040-38L100B	GMTA040-38U100B	Face mount型 + UFM48 (同心型)
1/120	GMTA040-38L120	GMTA040-38U120		GMTA040-38L120B	GMTA040-38U120B
1/165	GMTA040-38L165	GMTA040-38U165		GMTA040-38L165B	GMTA040-38U165B
1/200	GMTA040-38L200	GMTA040-38U200		GMTA040-38L200B	GMTA040-38U200B

返回此页面的顶部

带电机三相0.75kW (型号GMTR075~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GMTR075-28L5	GMTR075-28U5	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GMTR075-28L5B	GMTR075-28U5B	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/10	GMTR075-28L10	GMTR075-28U10		GMTR075-28L10B	GMTR075-28U10B
1/15	GMTR075-28L15	GMTR075-28U15		GMTR075-28L15B	GMTR075-28U15B
1/20	GMTR075-28L20	GMTR075-28U20		GMTR075-28L20B	GMTR075-28U20B
1/25	GMTR075-28L25	GMTR075-28U25		GMTR075-28L25B	GMTR075-28U25B
1/30	GMTR075-38L30	GMTR075-38U30	Face mount型 + UFM48 (同心型)	GMTR075-38L30B	GMTR075-38U30B	Face mount型 + UFM48 (同心型)
1/40	GMTR075-38L40	GMTR075-38U40		GMTR075-38L40B	GMTR075-38U40B
1/50	GMTR075-38L50	GMTR075-38U50		GMTR075-38L50B	GMTR075-38U50B
1/60	GMTR075-38L60	GMTR075-38U60		GMTR075-38L60B	GMTR075-38U60B
1/75	GMTR075-38L75	GMTR075-38U75		GMTR075-38L75B	GMTR075-38U75B
1/100	GMTR075-42L100	---	GMTR075-42F100	GMTR075-42L100B	---	GMTR075-42F100B
1/120	GMTR075-42L120	---	GMTR075-42F120	GMTR075-42L120B	---	GMTR075-42F120B
1/165	GMTR075-42L165	---	GMTR075-42F165	GMTR075-42L165B	---	GMTR075-42F165B
1/200	GMTR075-42L200	---	GMTR075-42F200	GMTR075-42L200B	---	GMTR075-42F200B

带电机三相1.5kW (型号GMTR151~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GMTR151-38L5	GMTR151-38U5	Face mount型 + UFM48 (同心型)	GMTR151-38L5B	GMTR151-38U5B	Face mount型 + UFM48 (同心型)
1/10	GMTR151-38L10	GMTR151-38U10		GMTR151-38L10B	GMTR151-38U10B
1/15	GMTR151-38L15	GMTR151-38U15		GMTR151-38L15B	GMTR151-38U15B
1/20	GMTR151-38L20	GMTR151-38U20		GMTR151-38L20B	GMTR151-38U20B
1/25	GMTR151-38L25	GMTR151-38U25		GMTR151-38L25B	GMTR151-38U25B
1/30	GMTR151-38L30	GMTR151-38U30		GMTR151-38L30B	GMTR151-38U30B
1/40	GMTR151-42L40	---	GMTR151-42F40	GMTR151-42L40B	---	GMTR151-42F40B
1/50	GMTR151-42L50	---	GMTR151-42F50	GMTR151-42L50B	---	GMTR151-42F50B
1/60	GMTR151-42L60	---	GMTR151-42F60	GMTR151-42L60B	---	GMTR151-42F60B
1/75	GMTR151-42L75	---	GMTR151-42F75	GMTR151-42L75B	---	GMTR151-42F75B

返回此页面的顶部

带电机三相2.2kW (型号GMTR221~)

减速比	无刹车			带制动器
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GMTR221-42L5	---	GMTR221-42F5	GMTR221-42L5B	---	GMTR221-42F5B
1/10	GMTR221-42L10	---	GMTR221-42F10	GMTR221-42L10B	---	GMTR221-42F10B
1/15	GMTR221-42L15	---	GMTR221-42F15	GMTR221-42L15B	---	GMTR221-42F15B
1/20	GMTR221-42L20	---	GMTR221-42F20	GMTR221-42L20B	---	GMTR221-42F20B
1/25	GMTR221-42L25	---	GMTR221-42F25	GMTR221-42L25B	---	GMTR221-42F25B
1/30	GMTR221-42L30	---	GMTR221-42F30	GMTR221-42L30B	---	GMTR221-42F30B

返回此页面的顶部

无电机附带适配器、双轴型相当于0.1kW (型号GRTA010~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA010-18L5FI	GRTA010-18U5FI	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GRTA010-18L5	GRTA010-18U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GRTA010-18L10FI	GRTA010-18U10FI	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)	GRTA010-18L10	GRTA010-18U10	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)
1/15	GRTA010-18L15FI	GRTA010-18U15FI		GRTA010-18L15	GRTA010-18U15
1/20	GRTA010-18L20FI	GRTA010-18U20FI		GRTA010-18L20	GRTA010-18U20
1/25	GRTA010-18L25FI	GRTA010-18U25FI		GRTA010-18L25	GRTA010-18U25
1/30	GRTA010-18L30FI	GRTA010-18U30FI		GRTA010-18L30	GRTA010-18U30
1/40	GRTA010-18L40FI	GRTA010-18U40FI		GRTA010-18L40	GRTA010-18U40
1/50	GRTA010-18L50FI	GRTA010-18U50FI		GRTA010-18L50	GRTA010-18U50
1/60	GRTA010-24L60FI	GRTA010-24U60FI	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GRTA010-24L60	GRTA010-24U60	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/75	GRTA010-24L75FI	GRTA010-24U75FI		GRTA010-24L75	GRTA010-24U75
1/100	GRTA010-24L100FI	GRTA010-24U100FI		GRTA010-24L100	GRTA010-24U100
1/120	GRTA010-24L120FI	GRTA010-24U120FI		GRTA010-24L120	GRTA010-24U120
1/165	GRTA010-24L165FI	GRTA010-24U165FI		GRTA010-24L165	GRTA010-24U165
1/200	GRTA010-24L200FI	GRTA010-24U200FI		GRTA010-24L200	GRTA010-24U200

返回此页面的顶部

无电机附带适配器·双轴型相当于0.2kW (型号GRTA020~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA020-18L5FI	GRTA020-18U5FI	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GRTA020-18L5	GRTA020-18U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GRTA020-18L10FI	GRTA020-18U10FI	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)	GRTA020-18L10	GRTA020-18U10	Face mount型 + UFS15 (偏心型) UFS13 (偏心型，小型) UFM15 (同心型)
1/15	GRTA020-18L15FI	GRTA020-18U15FI		GRTA020-18L15	GRTA020-18U15
1/20	GRTA020-18L20FI	GRTA020-18U20FI		GRTA020-18L20	GRTA020-18U20
1/25	GRTA020-18L25FI	GRTA020-18U25FI		GRTA020-18L25	GRTA020-18U25
1/30	GRTA020-24L30FI	GRTA020-24U30FI	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GRTA020-24L30	GRTA020-24U30	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/40	GRTA020-24L40FI	GRTA020-24U40FI		GRTA020-24L40	GRTA020-24U40
1/50	GRTA020-24L50FI	GRTA020-24U50FI		GRTA020-24L50	GRTA020-24U50
1/60	GRTA020-24L60FI	GRTA020-24U60FI		GRTA020-24L60	GRTA020-24U60
1/75	GRTA020-24L75FI	GRTA020-24U75FI		GRTA020-24L75	GRTA020-24U75
1/100	GRTA020-28L100FI	GRTA020-28U100FI	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GRTA020-28L100	GRTA020-28U100	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/120	GRTA020-28L120FI	GRTA020-28U120FI		GRTA020-28L120	GRTA020-28U120
1/165	GRTA020-28L165FI	GRTA020-28U165FI		GRTA020-28L165	GRTA020-28U165
1/200	GRTA020-28L200FI	GRTA020-28U200FI		GRTA020-28L200	GRTA020-28U200

返回此页面的顶部

无电机附带适配器、双轴型相当于0.4kW (型号GRTA040~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA040-24L5FI	GRTA040-24U5FI	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)	GRTA040-24L5	GRTA040-24U5	Face mount型 + UFS27 (偏心型) UFS25 (偏心型，小型) UFM26 (同心型)
1/10	GRTA040-24L10FI	GRTA040-24U10FI		GRTA040-24L10	GRTA040-24U10
1/15	GRTA040-24L15FI	GRTA040-24U15FI		GRTA040-24L15	GRTA040-24U15
1/20	GRTA040-24L20FI	GRTA040-24U20FI		GRTA040-24L20	GRTA040-24U20
1/25	GRTA040-24L25FI	GRTA040-24U25FI		GRTA040-24L25	GRTA040-24U25
1/30	GRTA040-28L30FI	GRTA040-28U30FI	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GRTA040-28L30	GRTA040-28U30	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/40	GRTA040-28L40FI	GRTA040-28U40FI		GRTA040-28L40	GRTA040-28U40
1/50	GRTA040-28L50FI	GRTA040-28U50FI		GRTA040-28L50	GRTA040-28U50
1/60	GRTA040-28L60FI	GRTA040-28U60FI		GRTA040-28L60	GRTA040-28U60
1/75	GRTA040-28L75FI	GRTA040-28U75FI		GRTA040-28L75	GRTA040-28U75
1/100	GRTA040-38L100FI	GRTA040-38U100FI	Face mount型 + UFM48 (同心型)	GRTA040-38L100	GRTA040-38U100	Face mount型 + UFM48 (同心型)
1/120	GRTA040-38L120FI	GRTA040-38U120FI		GRTA040-38L120	GRTA040-38U120
1/165	GRTA040-38L165FI	GRTA040-38U165FI		GRTA040-38L165	GRTA040-38U165
1/200	GRTA040-38L200FI	GRTA040-38U200FI		GRTA040-38L200	GRTA040-38U200

返回此页面的顶部

无电机附带适配器、双轴型相当于0.75kW (型号GRTA075~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA075-28L5FI	GRTA075-28U5FI	Face mount型 + UFS37 (偏心型) UFM39 (同心型)	GRTA075-28L5	GRTA075-28U5	Face mount型 + UFS37 (偏心型) UFM39 (同心型)
1/10	GRTA075-28L10FI	GRTA075-28U10FI		GRTA075-28L10	GRTA075-28U10
1/15	GRTA075-28L15FI	GRTA075-28U15FI		GRTA075-28L15	GRTA075-28U15
1/20	GRTA075-28L20FI	GRTA075-28U20FI		GRTA075-28L20	GRTA075-28U20
1/25	GRTA075-28L25FI	GRTA075-28U25FI		GRTA075-28L25	GRTA075-28U25
1/30	GRTA075-38L30FI	GRTA075-38U30FI	Face mount型 + UFM48 (同心型)	GRTA075-38L30	GRTA075-38U30	Face mount型 + UFM48 (同心型)
1/40	GRTA075-38L40FI	GRTA075-38U40FI		GRTA075-38L40	GRTA075-38U40
1/50	GRTA075-38L50FI	GRTA075-38U50FI		GRTA075-38L50	GRTA075-38U50
1/60	GRTA075-38L60FI	GRTA075-38U60FI		GRTA075-38L60	GRTA075-38U60
1/75	GRTA075-38L75FI	GRTA075-38U75FI		GRTA075-38L75	GRTA075-38U75
1/100	GRTA075-42L100FI	---	GRTA075-42F100FI	GRTA075-42L100	---	GRTA075-42F100
1/120	GRTA075-42L120FI	---	GRTA075-42F120FI	GRTA075-42L120	---	GRTA075-42F120
1/165	GRTA075-42L165FI	---	GRTA075-42F165FI	GRTA075-42L165	---	GRTA075-42F165
1/200	GRTA075-42L200FI	---	GRTA075-42F200FI	GRTA075-42L200	---	GRTA075-42F200

返回此页面的顶部

无电机附带适配器、双轴型相当于1.5kW (型号GRTA150~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA150-38L5FI	GRTA150-38U5FI	Face mount型 + UFM48 (同心型)	GRTA150-38L5	GRTA150-38U5	Face mount型 + UFM48 (同心型)
1/10	GRTA150-38L10FI	GRTA150-38U10FI		GRTA150-38L10	GRTA150-38U10
1/15	GRTA150-38L15FI	GRTA150-38U15FI		GRTA150-38L15	GRTA150-38U15
1/20	GRTA150-38L20FI	GRTA150-38U20FI		GRTA150-38L20	GRTA150-38U20
1/25	GRTA150-38L25FI	GRTA150-38U25FI		GRTA150-38L25	GRTA150-38U25
1/30	GRTA150-38L30FI	GRTA150-38U30FI		GRTA150-38L30	GRTA150-38U30
1/40	GRTA150-42L40FI	---	GRTA150-42F40FI	GRTA150-42L40	---	GRTA150-42F40
1/50	GRTA150-42L50FI	---	GRTA150-42F50FI	GRTA150-42L50	---	GRTA150-42F50
1/60	GRTA150-42L60FI	---	GRTA150-42F60FI	GRTA150-42L60	---	GRTA150-42F60
1/75	GRTA150-42L75FI	---	GRTA150-42F75FI	GRTA150-42L75	---	GRTA150-42F75

返回此页面的顶部

无电机附带适配器、双轴型相当于2.2kW (型号GRTA220~)

减速比	带适配器			双轴形
减速比	脚安装型	面安装型	法兰安装型	脚安装型	面安装型	法兰安装型
1/5	GRTA220-42L5FI	---	GRTA220-42F5FI	GRTA220-42L5	---	GRTA220-42F5
1/10	GRTA220-42L10FI	---	GRTA220-42F10FI	GRTA220-42L10	---	GRTA220-42F10
1/15	GRTA220-42L15FI	---	GRTA220-42F15FI	GRTA220-42L15	---	GRTA220-42F15
1/20	GRTA220-42L20FI	---	GRTA220-42F20FI	GRTA220-42L20	---	GRTA220-42F20
1/25	GRTA220-42L25FI	---	GRTA220-42F25FI	GRTA220-42L25	---	GRTA220-42F25
1/30	GRTA220-42L30FI	---	GRTA220-42F30FI	GRTA220-42L30	---	GRTA220-42F30

返回此页面的顶部

选项

法兰

·将表面安装型装在法兰上时，请使用S法兰或M法兰。(S法兰、M法兰材质均为铸铁制。)

S法兰:偏心

·适用法兰编号

减速比	马达输出
减速比	0.1kW	0.2kW	0.4kW	0.75kW
5	UFS27 (UFS25)		UFS27	UFS37
10、15、20、25	UFS15 (UFS13)	UFS15 (UFS13)	UFS27	UFS37
30、40、50	UFS15 (UFS13)	UFS27 (UFS25)	UFS37
60、75	UFS27 (UFS25)	UFS27 (UFS25)	UFS37
100、120、165、200	UFS27 (UFS25)	UFS37

·() 内为小1框的S法兰。

・尺寸（单位：mm）、PDF图纸、标准价格和交货期

法兰编号	Cs	E	F	H	R	O	Y	Z	质量 kg	PDF图纸	标准价格	交货期
UFS13	18	4	12	135	32	125	150	9	1.2	PDF	请咨询	请咨询
UFS15	20	4	12	150	32	140	170	9	1.3	PDF	请咨询	请咨询
UFS25	20	4	16	150	41 (32)	140	170	9	1.4	PDF	请咨询	请咨询
UFS27	24	4	16	175	41 (32)	165	200	11	2.3	PDF	请咨询	请咨询
UFS37	24	4	18	175	47	165	200	11	2.1	PDF	请咨询	请咨询

·法兰附带有4个螺栓。

·() 内尺寸适用于安装在0.1kW、0.2kW的1/5时。

M法兰:同心

·适用法兰编号

减速比	马达输出
减速比	0.1kW	0.2kW	0.4kW	0.75kW	1.5kW
5	UFM26		UFM26	UFM39	UFM48
10、15、20、25	UFM15	UFM15	UFM26	UFM39
30		UFM26	UFM39	UFM48
40、50
60、75	UFM26
100、120、165、200	UFM26	UFM39	UFM48

・尺寸（单位：mm）、PDF图纸、标准价格和交货期

法兰编号	E	F	H	R	O	Y	Z	质量 kg	PDF图纸	标准价格	交货期
UFM15	3.5	12	155	32	145	170	M10	1.4	PDF	请咨询	请咨询
UFM26	3.5	16	165	41 (32)	148	185	M12	1.7	PDF	请咨询	请咨询
UFM39	4	18	190	47	180	215	M12	2.5	PDF	请咨询	请咨询
UFM48	5	26.5	280	60.5	260	290	Φ12	7.5	PDF	请咨询	请咨询

·法兰附带有4个螺栓。

·() 内尺寸适用于安装在0.1kW、0.2kW的1/5时。

椿本产业机械产品 信息网站

TA/TR系列齿轮减速电机

特性

标准机型

结构（二级减速）

产品目录、使用说明书

型号表示例

■椿本产品型号指引

商品一览表

选项

法兰

S法兰:偏心

M法兰:同心

椿本产业机械产品信息网站
