塑料系列桥式TKQ

链节
缩短、延长

与 TKP MW 规格相比，该电缆拖链噪音更小、产生的粉尘更少、振动更小，从而可以实现高速运行。
·实现了清洁度ISO等级4。(根据本公司内部试验结果)
·实现高速、高加速使用条件下的电缆软管保护。

特性

1.低噪音

因为是短间距，所以弯曲的声音和与地面的碰撞声音小，噪音低。

·音调与噪声的关系

传统的电缆拖链采用链节结构，导致其发生多边形运动，从而产生弯曲噪音和与地面碰撞噪音。

TKQ型采用了比较柔软的树脂、椿本独特的特殊连续结构，因此弯曲噪音小，通过接近圆弧的弯曲运动，与地面的碰撞噪音小，噪音低。

2.低尘

由于连杆的特殊连续结构，销子和销孔部不会产生滑动磨损，因此可抑制灰尘产生。

3.长寿命

侧边的带子中加入了金属丝，所以耐弯曲性极佳。

我没有打破1200万次行程的内部耐久性测试。

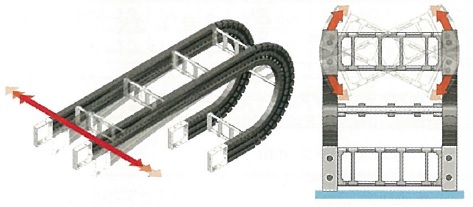

4.灵活

侧带富有柔软性，所以多少也能承受扭曲和侧弯。

5.高速、高加速

重量轻，弯曲部分通过接近圆弧的弯曲以低振动行驶。

(最大移动速度600m/min,最大加速度4G)

6.支持多层隔断

可将收纳空间分成多层，提高布局的自由度。

特殊规格

关于特殊规格请参照这里。

产品目录、使用说明书

商品一览表

※单击以查看详细信息。全部开启全部关闭

缆线软管最大外径25mm (TKQ15H28~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	36	60	15	盖板内外周侧开闭类型	TKQ15H28E36R60
75	TKQ15H28E36R75
90	TKQ15H28E36R90
110	TKQ15H28E36R110
150	TKQ15H28E36R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	44	60	15	盖板内外周侧开闭类型	TKQ15H28E44R60
75	TKQ15H28E44R75
90	TKQ15H28E44R90
110	TKQ15H28E44R110
150	TKQ15H28E44R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	52	60	15	盖板内外周侧开闭类型	TKQ15H28E52R60
75	TKQ15H28E52R75
90	TKQ15H28E52R90
110	TKQ15H28E52R110
150	TKQ15H28E52R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	60	60	15	盖板内外周侧开闭类型	TKQ15H28E60R60
75	TKQ15H28E60R75
90	TKQ15H28E60R90
110	TKQ15H28E60R110
150	TKQ15H28E60R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	68	60	15	盖板内外周侧开闭类型	TKQ15H28E68R60
75	TKQ15H28E68R75
90	TKQ15H28E68R90
110	TKQ15H28E68R110
150	TKQ15H28E68R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	76	60	15	盖板内外周侧开闭类型	TKQ15H28E76R60
75	TKQ15H28E76R75
90	TKQ15H28E76R90
110	TKQ15H28E76R110
150	TKQ15H28E76R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	84	60	15	盖板内外周侧开闭类型	TKQ15H28E84R60
75	TKQ15H28E84R75
90	TKQ15H28E84R90
110	TKQ15H28E84R110
150	TKQ15H28E84R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	92	60	15	盖板内外周侧开闭类型	TKQ15H28E92R60
75	TKQ15H28E92R75
90	TKQ15H28E92R90
110	TKQ15H28E92R110
150	TKQ15H28E92R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	100	60	15	盖板内外周侧开闭类型	TKQ15H28E100R60
75	TKQ15H28E100R75
90	TKQ15H28E100R90
110	TKQ15H28E100R110
150	TKQ15H28E100R150

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	纵向隔板的固定方法: 滑动式
25	28	108	60	15	盖板内外周侧开闭类型	TKQ15H28E108R60
75	TKQ15H28E108R75
90	TKQ15H28E108R90
110	TKQ15H28E108R110
150	TKQ15H28E108R150

缆线软管最大外径38mm (TKQ20H42~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	84	100	20	盖板内外周侧开闭类型	TKQ20H42E84R100C	TKQ20H42E84R100B	TKQ20H42E84R100A
150	TKQ20H42E84R150C	TKQ20H42E84R150B	TKQ20H42E84R150A
190	TKQ20H42E84R190C	TKQ20H42E84R190B	TKQ20H42E84R190A
250	TKQ20H42E84R250C	TKQ20H42E84R250B	TKQ20H42E84R250A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	92	100	20	盖板内外周侧开闭类型	TKQ20H42E92R100C	---	---
150	TKQ20H42E92R150C	---	---
190	TKQ20H42E92R190C	---	---
250	TKQ20H42E92R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	100	100	20	盖板内外周侧开闭类型	TKQ20H42E100R100C	---	---
150	TKQ20H42E100R150C	---	---
190	TKQ20H42E100R190C	---	---
250	TKQ20H42E100R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	108	100	20	盖板内外周侧开闭类型	TKQ20H42E108R100C	---	---
150	TKQ20H42E108R150C	---	---
190	TKQ20H42E108R190C	---	---
250	TKQ20H42E108R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	116	100	20	盖板内外周侧开闭类型	TKQ20H42E116R100C	---	---
150	TKQ20H42E116R150C	---	---
190	TKQ20H42E116R190C	---	---
250	TKQ20H42E116R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	124	100	20	盖板内外周侧开闭类型	TKQ20H42E124R100C	TKQ20H42E124R100B	TKQ20H42E124R100A
150	TKQ20H42E124R150C	TKQ20H42E124R150B	TKQ20H42E124R150A
190	TKQ20H42E124R190C	TKQ20H42E124R190B	TKQ20H42E124R190A
250	TKQ20H42E124R250C	TKQ20H42E124R250B	TKQ20H42E124R250A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	132	100	20	盖板内外周侧开闭类型	TKQ20H42E132R100C	---	---
150	TKQ20H42E132R150C	---	---
190	TKQ20H42E132R190C	---	---
250	TKQ20H42E132R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	140	100	20	盖板内外周侧开闭类型	TKQ20H42E140R100C	---	---
150	TKQ20H42E140R150C	---	---
190	TKQ20H42E140R190C	---	---
250	TKQ20H42E140R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	148	100	20	盖板内外周侧开闭类型	TKQ20H42E148R100C	---	---
150	TKQ20H42E148R150C	---	---
190	TKQ20H42E148R190C	---	---
250	TKQ20H42E148R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	156	100	20	盖板内外周侧开闭类型	TKQ20H42E156R100C	---	---
150	TKQ20H42E156R150C	---	---
190	TKQ20H42E156R190C	---	---
250	TKQ20H42E156R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	164	100	20	盖板内外周侧开闭类型	TKQ20H42E164R100C	---	---
150	TKQ20H42E164R150C	---	---
190	TKQ20H42E164R190C	---	---
250	TKQ20H42E164R250C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
38	42	172	100	20	盖板内外周侧开闭类型	TKQ20H42E172R100C	TKQ20H42E172R100B	TKQ20H42E172R100A
150	TKQ20H42E172R150C	TKQ20H42E172R150B	TKQ20H42E172R150A
190	TKQ20H42E172R190C	TKQ20H42E172R190B	TKQ20H42E172R190A
250	TKQ20H42E172R250C	TKQ20H42E172R250B	TKQ20H42E172R250A

缆线软管最大外径52mm (TKQ25H58~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	122	170	25	盖板内外周侧开闭类型	TKQ25H58E122R170C	TKQ25H58E122R170B	TKQ25H58E122R170A
200	TKQ25H58E122R200C	TKQ25H58E122R200B	TKQ25H58E122R200A
250	TKQ25H58E122R250C	TKQ25H58E122R250B	TKQ25H58E122R250A
320	TKQ25H58E122R320C	TKQ25H58E122R320B	TKQ25H58E122R320A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	138	170	25	盖板内外周侧开闭类型	TKQ25H58E138R170C	---	---
200	TKQ25H58E138R200C	---	---
250	TKQ25H58E138R250C	---	---
320	TKQ25H58E138R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	154	170	25	盖板内外周侧开闭类型	TKQ25H58E154R170C	---	---
200	TKQ25H58E154R200C	---	---
250	TKQ25H58E154R250C	---	---
320	TKQ25H58E154R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	170	170	25	盖板内外周侧开闭类型	TKQ25H58E170R170C	TKQ25H58E170R170B	TKQ25H58E170R170A
200	TKQ25H58E170R200C	TKQ25H58E170R200B	TKQ25H58E170R200A
250	TKQ25H58E170R250C	TKQ25H58E170R250B	TKQ25H58E170R250A
320	TKQ25H58E170R320C	TKQ25H58E170R320B	TKQ25H58E170R320A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	186	170	25	盖板内外周侧开闭类型	TKQ25H58E186R170C	---	---
200	TKQ25H58E186R200C	---	---
250	TKQ25H58E186R250C	---	---
320	TKQ25H58E186R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	202	170	25	盖板内外周侧开闭类型	TKQ25H58E202R170C	---	---
200	TKQ25H58E202R200C	---	---
250	TKQ25H58E202R250C	---	---
320	TKQ25H58E202R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	218	170	25	盖板内外周侧开闭类型	TKQ25H58E218R170C	TKQ25H58E218R170B	TKQ25H58E218R170A
200	TKQ25H58E218R200C	TKQ25H58E218R200B	TKQ25H58E218R200A
250	TKQ25H58E218R250C	TKQ25H58E218R250B	TKQ25H58E218R250A
320	TKQ25H58E218R320C	TKQ25H58E218R320B	TKQ25H58E218R320A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	234	170	25	盖板内外周侧开闭类型	TKQ25H58E234R170C	---	---
200	TKQ25H58E234R200C	---	---
250	TKQ25H58E234R250C	---	---
320	TKQ25H58E234R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	250	170	25	盖板内外周侧开闭类型	TKQ25H58E250R170C	---	---
200	TKQ25H58E250R200C	---	---
250	TKQ25H58E250R250C	---	---
320	TKQ25H58E250R320C	---	---

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
52	58	266	170	25	盖板内外周侧开闭类型	TKQ25H58E266R170C	TKQ25H58E266R170B	TKQ25H58E266R170A
200	TKQ25H58E266R200C	TKQ25H58E266R200B	TKQ25H58E266R200A
250	TKQ25H58E266R250C	TKQ25H58E266R250B	TKQ25H58E266R250A
320	TKQ25H58E266R320C	TKQ25H58E266R320B	TKQ25H58E266R320A

缆线软管最大外径65mm (TKQ30H72~)

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	标准 (版本C) 仅内周侧固定	版本B 内外周侧均固定	版本A 内外周侧均可滑动
65	72	170	180	30	盖板内外周侧开闭类型	TKQ30H72E170R180C	TKQ30H72E170R180B	TKQ30H72E170R180A
			250			TKQ30H72E170R250C	TKQ30H72E170R250B	TKQ30H72E170R250A
			300			TKQ30H72E170R300C	TKQ30H72E170R300B	TKQ30H72E170R300A
			370			TKQ30H72E170R370C	TKQ30H72E170R370B	TKQ30H72E170R370A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	标准 (版本C) 仅内周侧固定	版本B 内外周侧均固定	版本A 内外周侧均可滑动
65	72	266	180	30	盖板内外周侧开闭类型	TKQ30H72E266R180C	TKQ30H72E266R180B	TKQ30H72E266R180A
			250			TKQ30H72E266R250C	TKQ30H72E266R250B	TKQ30H72E266R250A
			300			TKQ30H72E266R300C	TKQ30H72E266R300B	TKQ30H72E266R300A
			370			TKQ30H72E266R370C	TKQ30H72E266R370B	TKQ30H72E266R370A

缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	竖隔板的固定方法
缆线・软管最大外径 mm	内高 mm	内宽 mm	弯曲半径 mm	间距 mm	盖板开闭构造	标准 (版本C) 仅内周侧固定	版本B 内外周侧均固定	版本A 内外周侧均可滑动
65	72	378	180	30	盖板内外周侧开闭类型	TKQ30H72E378R180C	TKQ30H72E378R180B	TKQ30H72E378R180A
			250			TKQ30H72E378R250C	TKQ30H72E378R250B	TKQ30H72E378R250A
			300			TKQ30H72E378R300C	TKQ30H72E378R300B	TKQ30H72E378R300A
			370			TKQ30H72E378R370C	TKQ30H72E378R370B	TKQ30H72E378R370A
