蜗轮齿轮头SWJMK、SWMK

製品写真
  • 通用齿轮头伺服化，兼具高度经济性和短交货期的优点。
  • SWJMK 和 SWMK 型蜗轮蜗杆头是直交轴型，可实现高强度和静音运行。
  • 输出轴:空心
  • 对应伺服电机:0.2~7kW
  • 减速比:1/10~1/60

特性

  • ·经济

    我们已对通用齿轮箱进行了改造，使其适用于伺服应用，从而能够以经济高效的方式交付产品，并缩短交货期。

  • ·低噪音、低振动

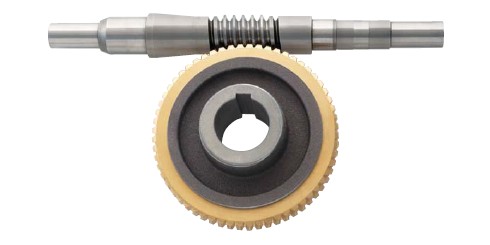

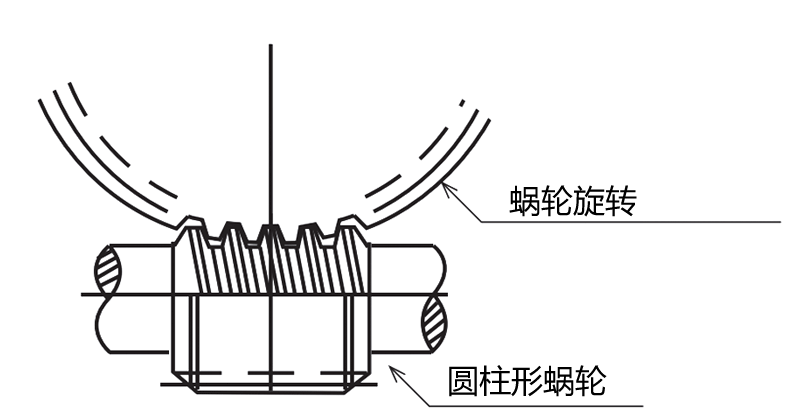

    采用蜗轮齿轮，与其他齿轮传动不同，滑动接触，减低了振动和噪音。

    図解
    図解

  • ·油封寿命延长采用自主开发的新型油封构造

    新的油封结构在油封内部加入了过滤器，可以防止磨损粉进入油封，从而延长油封的使用寿命。

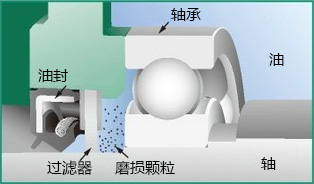

    オイルシール構造

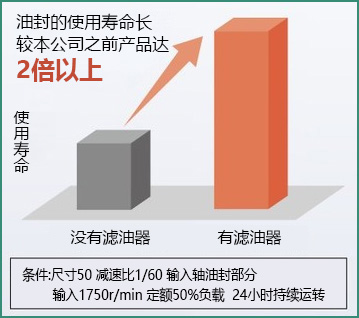

    オイルシール寿命比較

  • ·节省空间

    采用以法兰安装为基础的专用外壳，为装置整体的紧凑化做贡献。

  • ·输出轴背隙 (近似)

    单位:分钟
    尺寸 SWJMK35 SWJMK42 SWJMK50 SWJMK63 SWJMK70 SWMK80 SWMK100
    角度 40 30 25 20 15

    ※不是保证值。

产品目录、使用说明书

型号表示例

SWMK 100 T 40 LF - □□□C
|
款式		 |
尺寸		 ｜
安装方向		 |
减速比		 |
轴配置		 |
安装代号
请参照下表 请参照下表 (夹紧型)

SWJMK・SWMK
尺寸 35～63 70 80, 100
安装方向 E E T B V
轴配置

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 尺寸 安装方向 减速比 轴配置 安装代号





E
W






请参照下述电机安装部位尺寸图
，选择
安装代号。

S
W

系列

EWJMK、EWMK:以脚架安装为基础的款式。70尺寸以下为EWJMK系列80尺寸以上为EWMK系列。

SWJMK、SWMK:以法兰安装、轴上安装为基本类型。70码以下为SWJMK系列，80码以上为SWMK系列。

尺寸

表示减速机的大小。

安装方向

E或T:EWJMK、SWJMK系列为E,
EWMK、SWMK系列为T,
E可全方位安装，T为输入轴位于输出轴之上的类型。

B:输入轴低于输出轴的类型。

V:输出轴为垂直方向的类型。

详细内容请参照下图。

减速比

表示减速比。

轴配置

表示安装面与输入轴、输出轴的关系。

详细内容请参照下图。

安装代号

指定与要安装的电动机相匹配的安装代号。


商品一览表

※单击形状编号以显示详细信息。全部开启 全部关闭

尺寸35 (型号SWJMK35~)

安装代号 减速比 E款




下面的电机安装部分
请参照尺寸图，
选择安装代号
。

 1/10 SWJMK35E10DF
1/15 SWJMK35E15DF
1/20 SWJMK35E20DF
1/25 SWJMK35E25DF
1/30 SWJMK35E30DF
1/40 SWJMK35E40DF
1/50 SWJMK35E50DF
1/60 SWJMK35E60DF
返回此页面的顶部

尺寸42 (型号SWJMK42~)

安装代号 减速比 E款




下面的电机安装部分
请参照尺寸图，
选择安装代号
。

 1/10 SWJMK42E10DF
1/15 SWJMK42E15DF
1/20 SWJMK42E20DF
1/25 SWJMK42E25DF
1/30 SWJMK42E30DF
1/40 SWJMK42E40DF
1/50 SWJMK42E50DF
1/60 SWJMK42E60DF
返回此页面的顶部

尺寸50 (型号SWJMK50~)

安装代号 减速比 E款




下面的电机安装部分
请参照尺寸图，
选择安装代号
。

 1/10 SWJMK50E10DF
1/15 SWJMK50E15DF
1/20 SWJMK50E20DF
1/25 SWJMK50E25DF
1/30 SWJMK50E30DF
1/40 SWJMK50E40DF
1/50 SWJMK50E50DF
1/60 SWJMK50E60DF
返回此页面的顶部

尺寸63 (型号SWJMK63~)

安装代号 减速比 E款

(仅限SWJMK)













下面的电机安装部分
请参照尺寸图，
选择安装代号
。

 1/10 SWJMK63E10DF
1/15 SWJMK63E15DF
1/20 SWJMK63E20DF
1/25 SWJMK63E25DF
1/30 SWJMK63E30DF
1/40 SWJMK63E40DF
1/50 SWJMK63E50DF
1/60 SWJMK63E60DF
返回此页面的顶部

尺寸70 (型号SWJMK70~)

安装代号 减速比 E款

(仅限SWJMK)


(仅限SWJMK)











下面的电机安装部分
请参照尺寸图，
选择安装代号
。

 1/10 SWJMK70E10LF
SWJMK70E10RF
1/15 SWJMK70E15LF
SWJMK70E15RF
1/20 SWJMK70E20LF
SWJMK70E20RF
1/25 SWJMK70E25LF
SWJMK70E25RF
1/30 SWJMK70E30LF
SWJMK70E30RF
1/40 SWJMK70E40LF
SWJMK70E40RF
1/50 SWJMK70E50LF
SWJMK70E50RF
1/60 SWJMK70E60LF
SWJMK70E60RF
返回此页面的顶部

尺寸80 (型号SWMK80~)

尺寸100 (型号SWMK100~)

电机支架尺寸图

单位:mm

尺寸 安装代号
不同马达制造商
对应一览表		 联轴器 电动机支架尺寸
型号 容许扭矩
N・m		 MA MB MC MD ME ML MS MT
SWJMK35 E4DC NES70W 7 □60 Φ50G7 M5深度10
(PCD70)		 5 80 25 Φ8 M3
E4HC 30 Φ14
SWJMK42 E4DC NES70W 7 □60 Φ50G7 M5深度10
(PCD70)		 5 80 25 Φ8 M3
E4HC 30 Φ14
SWJMK50 G2HC NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 100 30 Φ14 M4
G5LC 40 Φ19
SWJMK63 G2HC
(仅限SWJMK)		 NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 --- 30 Φ14 M4
G5LC 40 Φ19
K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
SWJMK70 G2HC
(仅限SWJMK)		 NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 --- 30 Φ14 M4
G5LC
(仅限SWJMK)		 40 Φ19
K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
SWMK80 K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
SWMK100 L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
