动力锁SL系列
- 从轮毂外侧系紧的外紧型。
- - 非常适合用于紧固空心轴，例如减速机。
- ·在设计上，轮毂的厚度无法去除的情况下也可以使用。
- ※安装时轮毂不会移动。
- ※用于空心轴时，选定时需要研究空心轴内径。详情请咨询。
标准规格
- ·因为进行了特殊表面处理，所以组装时不需要涂油。
- ·轴径越粗，扭矩传递越大。
- ·结构简单，易于安装和拆卸。
- 适用轴径:Φ24~Φ300
- トルク範囲：167～290000N・m
- 适用公差：轮毂外径：h7；轮毂孔：H7（适用轴公差：h6）
- 应用曲面粗糙度:Ra1.6

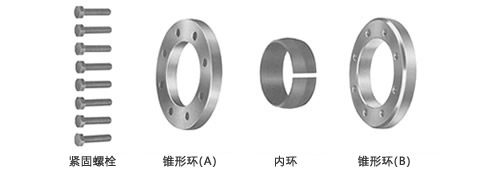

结构
双锥度
・动力锁SL 系列的锥形环 A 和 B 具有锥形内径，内环具有外径。
通过拧紧紧固螺栓，锥形环 A 和 B 沿锥形表面滑动并移动。
产品目录、使用说明书
型号表示例
| PL | 024 | X | 050 | SL |
| | 轴径 |
| 外径 |
| 系列名 |
商品一览表
※单击以查看详细信息。
| 标准规格 |
|---|
| PL024X050SL |
| PL030X060SL |
| PL036X072SL |
| PL044X080SL |
| PL050X090SL |
| PL055X100SL |
| PL062X110SL |
| PL068X115SL |
| PL075X138SL |
| PL080X145SL |
| PL090X155SL |
| PL100X170SL |
| PL110X185SL |
| 标准规格 |
|---|
| PL125X215SL |
| PL140X230SL |
| PL155X265SL |
| PL165X290SL |
| PL175X300SL |
| PL185X330SL |
| PL195X350SL |
| PL200X350SL |
| PL220X370SL |
| PL240X405SL |
| PL260X430SL |
| PL280X460SL |
| PL300X485SL |
