产品信息动力锁（紧固件）
动力锁是一种摩擦式紧固件，可简单、强力、可靠地将轴与轮毂以无背隙连接。
利用楔形原理，以摩擦力紧固，无需键或固定螺丝等固定，只需拧紧螺栓即可紧固轴与轮毂，拆装方便。
材质也有钢制、不锈钢制、涂层规格的系列，可以在各种场合使用。
基本结构

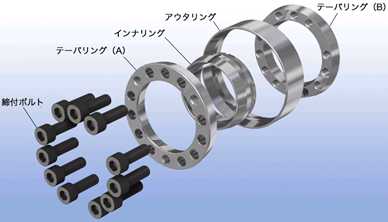

·双锥型 (例如AS系列)
·单锥型 (例如KE系列)
紧固原理

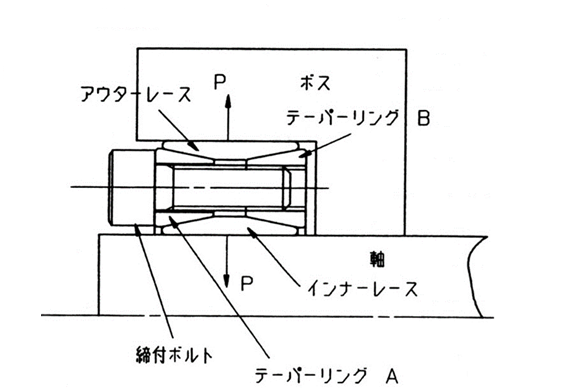

·双锥型
单击放大
锥形环A、锥形环B的内径为锥形，与外圈、内圈的内径的锥形接触。
通过拧紧紧固螺栓，锥形环 A 和 B 向内靠拢，在内圈上产生推力P 和 P'。这些推力P 和 P' 产生摩擦力，从而将轴颈和轴完全固定。

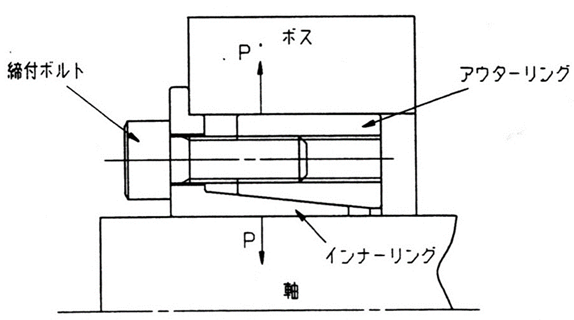

·单锥型
单击放大
外圈的内径及内圈的外径为锥形，拧紧紧固螺栓后，外圈可在锥形面及轮毂内面滑动移动。
此时，会产生径向力P、P‘，通过楔形作用推压轴和轮毂内面。通过P、P‘的力，使轮毂及轴产生强力结合的摩擦力。
特性
- ·轴、轮毂加工费用低廉。(无需键槽加工)
- ·无背隙，最适合高精度位置控制。
- ·不用担心轴的磨损和烧坏。(不用担心磨损)
- ·相位匹配容易，有利于凸轮、齿轮的定位。
- ·组装、拆卸容易，不需要像热装那样熟练操作。
- ·可承受推力负荷，无需防脱。
- ·键槽不会降低轴的强度。
- ·与键连接相比，旋转平衡良好。
注意事项
・根据系列的不同，动力锁可能具有也可能不具有定心功能。

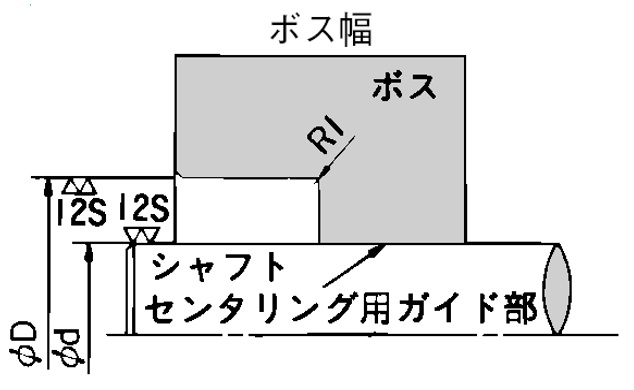

定心功能是指连接轴和轮毂时抑制轮毂摆动的功能。
换句话说，它是一个可以将轴带到轮毂中心的功能。
动力锁有两种类型：一种带有居中功能，一种不带居中功能。
对于没有这种部件的系列，需要在轴颈（轴和轴颈直接接触的部分）上提供导向部分。
导向长度预计为轴径的一半，即可获得实用的定心精度。
·根据法兰的有无，组装时轮毂会移动。

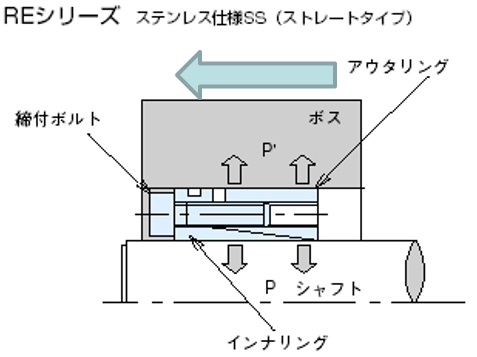

※可以选择法兰 (止动环) 的有无的RE-SS系列的图像作为参考介绍。
带有法兰的系列，拧紧固定螺栓时，法兰成为止动器，轮毂与外侧滚边一起靠近手边时也会停止，
在外侧滚边与轮毂内面滑动。
然而，由于在没有法兰的直线安装中没有止动器 (右上图)，如果拧紧螺栓，轮毂将与外部一起靠近前方。
(但是，由于滑动没有损失，所以传递扭矩变高。)
对于轮毂移动会很麻烦的用途，请选择没有轮毂移动的类型。
动力锁产品列表
根据您使用环境的不同，您可以从我们丰富的产品系列中选择最合适的动力锁。
这是动力锁。
备齐了可用于直接泼水或要求高度耐腐蚀性的环境的不锈钢规格、最适合在洁净室等的简易防锈的无电解镀镍规格。
不锈钢规格
适用于直接浇水等要求高耐腐蚀性的用途。可根据用途从3个系列中选择。
尺寸与标准系列兼容，但传递扭矩有所下降，敬请注意。
紧固螺栓采用表面经过特殊润滑涂层处理的不锈钢材料，因此安装时无需涂油。
KE-SS系列
型号 PL□□ X □□KE-SS
对应小径轴的KE系列不锈钢规格。
- ·主体材质采用奥氏体不锈钢材质，具有高耐腐蚀性。
- ·紧固螺栓经特殊润滑涂层处理，组装时无需涂油。
- - 与他社产品相比，在保持高传递扭矩的同时，采用抑制发生面压的设计，因此可兼容小直径轮毂。
此外，紧固螺栓数量少，可减少组装工时。 - ·与KE系列相同，标准产品可对应伺服电机等的正公差轴。
- ※有定心功能。不需麻烦的轮毂分段加工。
- ※安装时无轮毂移动。
锥度规格
单锥度
定心功能
有
适用轴径
Φ5～Φ50
扭矩范围
5.0～836N・m
适用公差
轴：h6、h7、js6、js7、k6、m6
轮毂孔：H8
应用面粗糙度
Ra1.6
AS-SS系列
型号 PL□□ X □□AS-SS
全球标准款式AS系列的不锈钢规格。
- ·适合在腐蚀气氛恶劣的环境中使用。
- ·本体使用奥氏体不锈钢材料，紧固螺栓 (M12以下) 采用表面经过特殊润滑涂层的不锈钢材料 (SUH660) 。这样可以防止生锈，获得稳定的摩擦系数，保持高性能。
- ·如上所述，组装时无需涂油。
- 减少装配工时。
- ※因为没有对中功能，所以需要在轮毂上设置导向部。
- ※安装时无轮毂移动。
锥度规格
双锥度
定心功能
无
适用轴径
Φ19～Φ150
扭矩范围
196～20900N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
RE-SS系列
型号 PL□□ X □□RE-SS
有2种安装方法可供选择，不锈钢专用系列。
- ·根据附带的固定环的装卸，可选择法兰型、直型2种安装方法。
- ·主体材质采用奥氏体不锈钢材质，具有高耐腐蚀性。
- ·紧固螺栓经特殊润滑涂层处理，组装时无需涂油。
- ·从小径轴开始备货，具有比KE-SS系列更高的传递扭矩。
- ※有定心功能。不需麻烦的轮毂分段加工。
- ※法兰型安装时轮毂不移动，直型安装时轮毂向
轴方向前侧移少许。详情请咨询。
锥度规格
单锥度
定心功能
有
适用轴径
Φ5～Φ50
扭矩范围
5.01～1170N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
无电解镀镍规格
适用于清洁室等比较简易的防锈用途。与标准系列尺寸兼容，不会降低传递扭矩。
紧固螺栓经具有润滑效果的特殊表面处理，组装时无需涂油。
可根据用途从4个系列中选择。
KE-KP系列
型号 PL□□ X □□KE-KP
对应小径轴的KE系列的无电解镀镍规格。
- ·尺寸、传递扭矩均与KE标准系列相同。没有减扭矩。
- ·主体采用了无剥离的无电解镀镍。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。
无铬材质也很环保。 - *请注意，适用的轴公差为h8，轮毂孔公差为H8。
- ※有定心功能。不需麻烦的轮毂分段加工。
- ※安装时无轮毂移动。
锥度规格
单锥度
定心功能
有
适用轴径
Φ5～Φ100
扭矩范围
7.5～9900N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
AS-KP系列
型号 PL□□ X □□AS-KP
全球标准型号AS系列的无电解镀镍规格。
- ·主体采用了无剥离的无电解镀镍。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。
无铬材质也很环保。 - ·与标准规格相同，紧固螺栓数量比其他公司产品少，可减少组装工时。
- ·尺寸与AS系列标准规格相同，易于切换。
- ※因为没有对中功能，所以需要在轮毂上设置导向部。
- ※安装时无轮毂移动。
锥度规格
双锥度
定心功能
无
适用轴径
Φ19～Φ300
扭矩范围
245～151000N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
TF-KP系列
型号 PL□□ X □□TF-KP
TF系列小径轮毂，化学镀镍规格。
- ·尺寸、传递扭矩与TF标准系列相同。没有减扭矩。
- · 内外径比小，产品系列从 Φ10 开始，与标准系列一样，非常适合小径轮毂。
- ·主体采用了无剥离的无电解镀镍。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。
无铬材质也很环保。 - ※有定心功能。不需麻烦的轮毂分段加工。
- ※安装时无轮毂移动。
锥度规格
单锥度
定心功能
有
适用轴径
Φ10～Φ90
扭矩范围
44～8820N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
AD-N-KP系列
型号 PL□□ X □□AD-N-KP
大容量扭矩传输型AD-N系列的无电解镀镍规格。
- ·主要适用于在无尘室内固定台车轮轴等需要大容量扭矩的情况。
- ·尺寸、传递扭矩均与AD-N标准系列相同。没有减扭矩。
- ·主体采用了无剥离的无电解镀镍。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。
无铬材质也很环保。 - ※有定心功能。不需麻烦的轮毂分段加工。
- ※安装时无轮毂移动。
锥度规格
双锥度
定心功能
有
适用轴径
Φ50～Φ100
扭矩范围
4210～26500N・m
适用公差
轴：h8轮毂孔：H8
应用面粗糙度
Ra1.6
