不锈钢系列滚子链联轴器（卷绕联轴器）
- 滚子链和链轮采用奥氏体不锈钢。
- 它还可以在传统钢制滚子链联轴器难以应对的恶劣环境中使用。
- ·适用轴径:Φ11mm~Φ140mm
- ·扭矩范围:74~5883N·m
特性
-
·优异的耐腐蚀性
适合在室外或酸性、碱性等腐蚀环境下使用。
[主要用途] :水闸、食品机械(酿造、发酵食品)、舾装设备等
-
·工作温度范围
无盒:-20~200°C/有盒:-10~80°C
※附带盒子，在超过80°C的温度下使用时，请与本公司协商。
-
·干净的品质
防锈力高，与食品机械用和洁净室用氟系润滑脂的相容性很好。
-
・交货期短
CR4012 至 CR6022：预留孔产品需 2 周，加工轴孔需 3 周。
CR8018 至 CR12022：预留孔和镗孔加工产品均可在 4 周内交付，大尺寸产品也可在交货期交付。
耐药性一览表
| 药品・食品名称 | 耐受性 | 药品・食品名称 | 耐受性 | 药品・食品名称 | 耐受性 |
|---|---|---|---|---|---|
| 丙酮 | ● | 30%过氧化氢 | ● | 食醋 | ▲ |
| 酒精 | ● | 甲酸50% | ● | 20%氢氧化钾 | ● |
| 氨水 | ● | 5%铬酸 | ● | 25%氢氧化钠 | ● |
| 50%氯化锌 | ▲ | 10%醋酸 | ● | 浓硝酸65% | ● |
| 5%氯化铁 | ▲ | 次氯酸钙 | ● | 50%硼酸 | ● |
| 5%氯化钠 | ● | 10%次氯酸钠 | × | 5%硫酸 | × |
| 2%盐酸 | × | 10%草酸 | ● | 25%硫酸锌 | ● |
| 海水 | ▲ | 硝酸5% | ● | 5%磷酸 | ● |
-
●:有耐化学品性▲:根据使用条件有耐化学品性×:无耐化学品性
耐化学品性根据使用条件会有相当大的变化，所以不表示保证的程度。
请参考上表，在实际使用条件下确认耐化学品性后，确定规格。

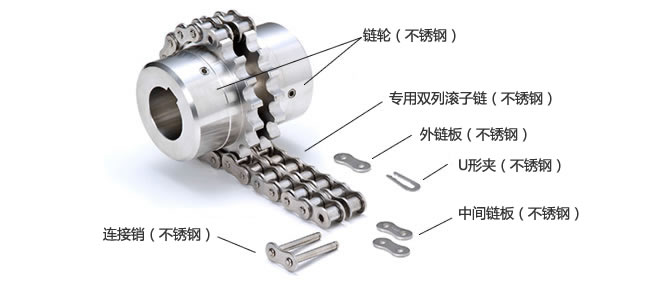

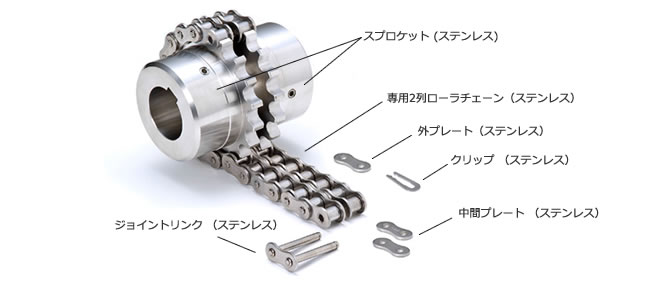

结构
-
·主体由奥氏体不锈钢链轮和专用的2列滚子链 (不锈钢) 构成。
- 不锈钢连接件和卡簧也作为特殊零件包含在内。
外壳 (另售)
在以下情况下，请务必安装外壳:。
- (1) 在高转速下使用时。
- (2) 在灰尘等磨损性环境中使用时。
- (3) 在潮湿等腐蚀性环境中使用时。
- - 专为滚子链联轴器系列设计的外壳。
- - 通过将其连接到链联轴器上，可以防止润滑剂散落和灰尘进入，从而延长联轴器的使用寿命。
- ·采用可与轴成直角方向分离的分形设计，便于安装和检查。

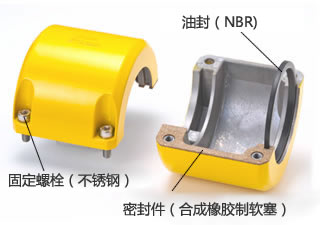

壳体结构
- ·表壳为铝压铸制，分为两部分构造，配合面上贴有密封垫 (含合成橡胶软木) 。
- ·配件包括4个六角孔螺栓和专用油封 (NBR) 。
- ·油封和垫片也作为单品零件销售。润滑用润滑脂请另行购买。
- ·请将油封安装在振动较大的一侧。
- ·垂直使用时，请将油封侧朝上。
为防止润滑脂泄漏，请向本公司咨询。 - ·涂装规格:三聚氰胺树脂烤漆
- ·漆色:Mansel 8.1YR7.6/15.2橘黄色
产品目录、使用说明书
型号表示例
| CR | 40 | 12 | H | - | SS |
| | 系列 |
| 链条编号 |
| 链轮齿数 |
| H:本体 K:表壳 |
| SS:不锈钢系列 |
|
