扭矩保持器

产品图片
  • 椿本独有的滑动离合器&制动器
  • ·摩擦板采用精细化学品,寿命长。
  • ·扭矩变动少,传递平滑的滑动扭矩。
  • ·即使是高频率的反复打滑也能稳定地传递扭矩。
  • -还有多种联轴器类型可供选择。

特性

稳定的滑动扭矩

扭矩变动少,平滑地传递滑动扭矩。

扭矩保持器

扭矩保持器

单击放大

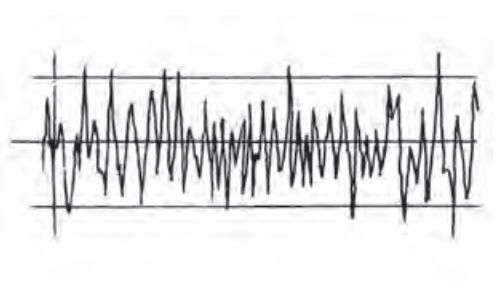

普通制动器

普通制动器

本公司比:相同扭矩范围

单击放大

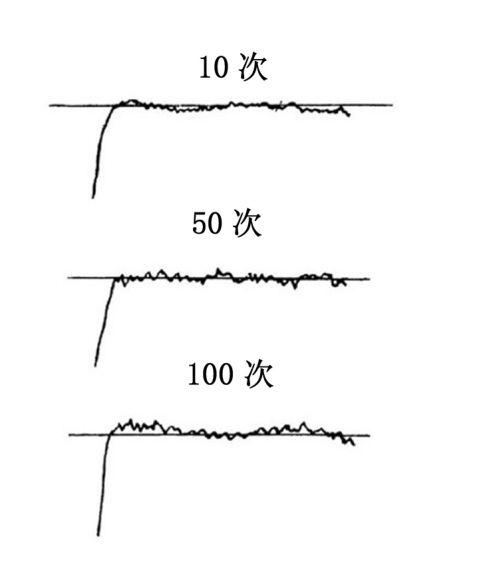

准确的扭矩再现性

即使是高频率的反复滑动扭矩,
也能稳定地传递扭矩。

间歇滑移

准确的扭矩再现性

单击放大

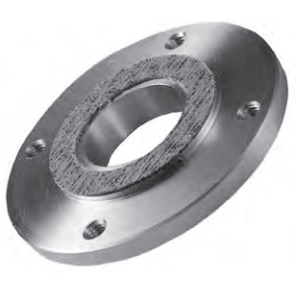

长寿命

摩擦板采用特殊精细化学纤维,
拥有其他制动器衬垫无法企及的长寿命

长寿命

适用用途

积放

止动装置使扭矩保持器能够稳定滑动,从而将驱动侧固定在一个位置。

应用实例

断路

·间歇滑移

扭矩保持器反复滑动和接合,使驱动侧保持稳定的扭矩。

应用实例

·连续滑移

是连续驱动的机械装置的制动器。

应用实例

拖曳

扭矩保持器的滑动可为机器提供稳定的负载。

应用实例

×
--累加-- (可拖动)

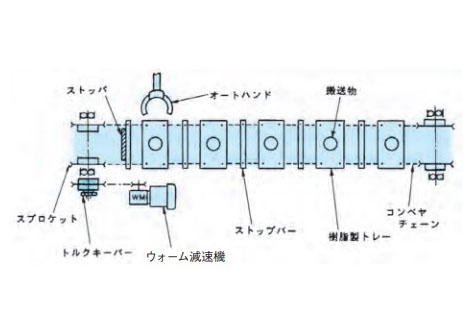

移载用

アキュムレーション_(移載用)

链式输送机

当止动杆碰到止动器时,扭矩保持器会打滑,传送带就会停止运转。
当止动器松开时,扭矩保持器连接,传送带开始运转。

停留用

アキュムレーション_(移載用)

辊式输送机

滚子链持续运转。当物料撞击止动器时,该处的扭矩保持器发生滑动,物料停止运转。
当止动器松开时,扭矩保持器处于连接状态,物料再次被驱动。

×
--制动-- (可拖动)

间歇滑移

ブレーキング_(間欠スリップ)

立体停车场转盘

将驶离停车场的车辆转向出口方向。
当桌子到达正确位置时,它会撞到止动器并停止。
此时,扭矩保持器会滑动以保护驱动装置。

×
--制动-- (可拖动)

连续滑移

ブレーキング_(連続スリップ)

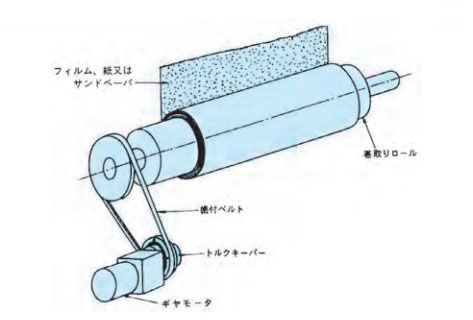

卷取胶片、纸张或砂纸

扭矩保持器以低速旋转,并在对胶片、纸张、砂纸等施加稳定张力时发生滑动。

×
--拖动-- (可拖动)

负载用

ドラッギング_(負荷用)

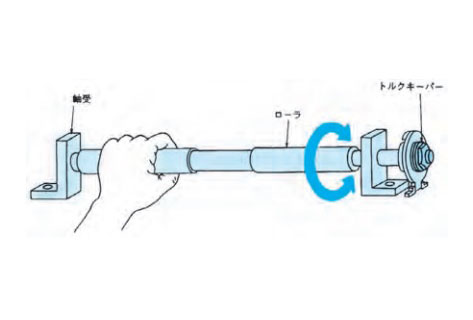

腕轮

握住滚筒并旋转,以增强手腕力量。
扭矩保持器稳定平稳的滑动扭矩
对滚筒施加负载。

紧固用

ドラッギング_(締付け用)

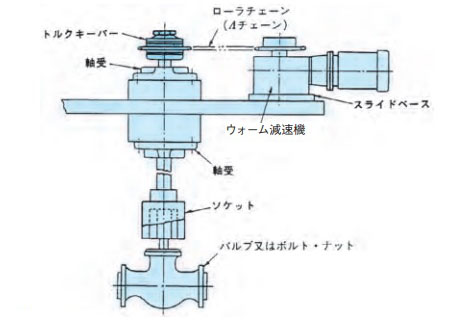

紧固机

扭矩保持器可稳定地以恒定扭矩拧紧螺栓、螺母、阀门等。

结构

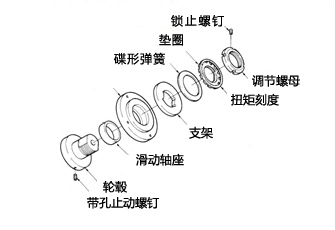

TFK20・TFK25・TFK35

TFK20・TFK25・TFK35

单击放大

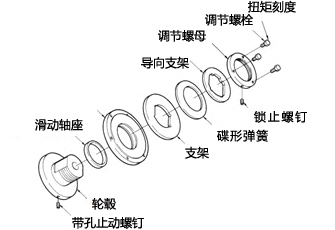

TFK50・TFK70

TFK50・TFK70

单击放大

规格 (标准型号)

设定扭矩范围N・m 背隙 复原方法
0.6~650 无 (仅单向运行时) 自动

(注)使用的旋转方向颠倒的话,会产生背隙

产品目录、使用说明书

型号显示

※单体类型

TFK35 - 1 - TH20JD1 - N25
|
尺寸
|
碟形弹簧张数
1:1
2:2
1L:弱弹簧
|
轴孔符号
|
扭矩设定值
N・m

*联轴器类型

TFK25 - 1 C - TH20JD1 X CH20JD5 - N16
|
尺寸



联轴器
类型

扭矩保持器侧
轴孔符号

联轴器侧
轴孔符号
|
扭矩设定值
N・m
|
碟形弹簧张数
轴孔符号详细信息
轴孔公差 轴孔直径 键槽公差 固定螺钉位置
T H 20 J D1
C H 20 J D5
T:トルクキーパー側
C:カップリング側
F:F7
G:G7
H:H7
J:JS7
P:P7
M:M7
N:N7
K:K7
R:R7
轴孔直径为
1mm单位
J:新JISJs9 (标准)
P:新JISP9
F:旧JISF7
E:旧JISE9

单击放大

注)扭矩保持器侧的定位螺钉位置是从调节螺母侧看到的位置,联轴器侧的定位螺钉位置是从轮毂端面看到的位置。

■椿本产品型号指引

选择型号:

*要生成正确的格式编号,请按从左到右的顺序选择项目。

系列 尺寸 弹簧强度 类型 轴孔直径 轴孔直径
公差
键槽
公差
固定螺钉位置 扭矩
设定值
 TFK

扭矩保持器侧
0.6

1.1
  N・m
联轴器侧

产品型号列表

※单击形状编号以显示详细信息。

设定扭矩范围
N・m
单体 联轴器类型
轴孔直径范围
mm
型号 联轴器侧
轴孔直径范围(mm)
型号
0.6~1.1 9~14 TFK20-1L 10~26 TFK20-1LC
1.8~5.8 TFK20-1 TFK20-1C
4.0~11 TFK20-2 TFK20-2C
1.8~4.1 12~22 TFK25-1L 13~29 TFK25-1LC
4.0~16 TFK25-1 TFK25-1C
7.9~32 TFK25-2 TFK25-2C
5.9~11 19~25 TFK35-1L 15~35 TFK35-1LC
12~44 TFK35-1 TFK35-1C
21~89 TFK35-2 TFK35-2C
12~29 22~42 TFK50-1L 20~47 TFK50-1LC
29~125 TFK50-1 TFK50-1C
53~252 TFK50-2 TFK50-2C
30~70 32~64 TFK70-1L 21~63 TFK70-1LC
70~341 TFK70-1 TFK70-1C
134~650 TFK70-2 TFK70-2C

选定

在人员运输或起重设备中使用扭矩保持器时,请在设备侧采取措施,防止人员受伤或跌倒。

1. 根据上述应用场景,确定下表中的使用条件,然后根据 TN 曲线图确定尺寸。>>点击此处查看 TN 曲线图

适用用途 使用条件 确定大小
积放

确定每台输送机扭矩保持器的以下部件。

1.滑转力矩

2.滑动转速

3.滑动时间 (输送机停止时间)

4.连接时间 (输送机驱动时间)

5.1天使用时间

请确定滑动扭矩及滑动旋转速度的尺寸,使其在
T-N曲线图的容许值以内 (曲线下方) 。

如果滑动时间比连接时间长,或者每天的使用时间超过8小时,
T-N曲线图的推荐在俱乐部内使用。

断路

确定每台机器装置的扭矩保持器所需的以下项目。

1.制动转矩

2.转速

3.滑动时间 (制动作用时间)

4.连接时间 (制动失效时间)

5.1天使用时间

然而,对于连续滑动,不需要3.和4.。

调整尺寸,使制动扭矩和旋转速度在
T-N曲线图的容许值以内 (曲线下方) 。

如果滑动时间比连接时间长,或者每天的使用时间超过8小时,
T-N曲线图的推荐在俱乐部内使用。

拖曳

确定每台机器装置的扭矩保持器所需的以下项目。

1.滑转力矩

2.滑动转速

3.滑动时间

4.合并时间

5.1天使用时间

滑移扭矩和滑移转速
调整大小,使其在T-N曲线公差范围内 (曲线下方) 。

如果滑动时间比连接时间长,或者每天的使用时间超过8小时,
T-N曲线图的推荐在俱乐部内使用。

2. 检查所确定的扭矩保持器的轴孔范围是否满足要安装的轴的直径。

3. 滑移扭矩设置(详情请参阅使用说明书。)

检查所确定的扭矩保持器的轴孔范围是否满足要安装的轴的直径。

1.如果马萨面浸入水、油脂等,扭矩会下降,无法获得稳定的滑动扭矩,敬请注意。

2.T-N曲线图适用于环境温度40°C以下的范围。超过这个的话,请联系本公司。

3. 如果您使用的轴径的滑动扭矩小于扭矩保持器的设定扭矩范围,请联系我们。

4.反转使用方向时,会产生背隙。使用上,不能在不能产生背隙的装置上使用。

驱动器构件的制造/倒角/精加工/固定螺钉

创建驱动器成员

请参阅产品型号页面,了解驱动器成员 (如链轮) 的建议加工尺寸。

作为驱动构件安装链轮时,链轮的最小齿数请参照下表。

型号 使用链轮
RS35 RS40 RS50 RS60 RS80 RS100 RS120
TFK20 32 25
TFK25 35 28 23 20 16
TFK35 △33
(34)
28 24 19 16 14
TFK50 45 △37
(38)
△31
(32)
24 20 18
TFK70 △47
(48)
△39
(40)
△31
(32)
25 22
  • 注1)建议使用免加油的滚子链。
  • 注2) △记号不是A型标准链轮。使用标准库存链轮时,请使用 () 内的齿数。

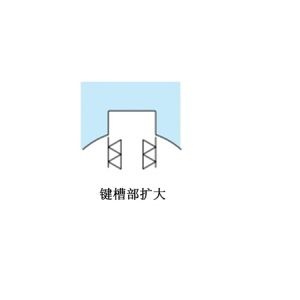

倒角和精加工/固定螺钉的位置和尺寸

倒角和精加工/固定螺钉的位置和尺寸
倒角和精加工/固定螺钉的位置和尺寸

倒角和精加工

轴孔直径 倒角尺寸
Φ25以下 C0.5
Φ50以下 C1
Φ125以下 C1.5
超过Φ125时 C2

轴孔直径和键槽规格

  • ·轴孔直径的公差为H7。
  • ·键槽是新JIS (JIS B 1301-1996) “普通型”。
  • ·固定螺丝附带发货。

单位:mm

扭矩保持器器型号 扭矩保持器侧

联轴器侧

(仅限联轴器类型)

固定螺钉 固定螺钉位置 (L1) *注1 固定螺钉 固定螺钉位置 (L2) *注2
TFK20 TFK20-C M5 X 8 32 M5 X 5 10.5
TFK25 TFK25-C M5 X 8 42 M6 X 8 10.5
TFK35 TFK35-C M6 X 12 55 M6 X 8 13.5
TFK50 TFK50-C M8 X 20 69 M8 X 12 20.5
TFK70 TFK70-C M10 X 20 88 M8 X 12 20.5

*注 1) L1 是从扭矩保持器器本体端面到定位螺钉中心的距离。

*注2)L2是从联轴器端面到紧定螺钉中心的距离。

特殊规格示例

关于特殊规格,请咨询本公司。

多片式扭矩保持器

特殊仕様例_TFK35W-2
型号 TFK35W-2
规格 轴径:Φ25
设定扭矩范围:45~196N・m{4.6~20kgf・m}

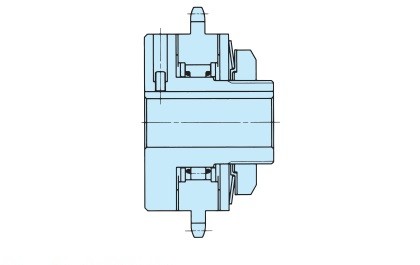

凸轮离合器内置扭矩保持器

特殊仕様例_TFK35LD-1
型号 TFK35LD-1
规格 最大轴孔直径:Φ25
设定扭矩范围:11~43N・m{1.1kgf・m~4.4kgf・m}
主要用途 以一定扭矩拧紧螺栓、螺母、阀门等后,
需要松开的机械装置。
