动力锁AS系列
标准规格
- ·通过采用高强度螺栓，紧固螺栓的数量比其他公司产品少，可减少组装工时。
- ·涵盖Φ19~Φ500的广泛轴径。也备齐了英寸尺寸。
- 适用轴径:Φ19~Φ500
- トルク範囲：294～555000N・m
- 适用公差：轴 h8，轮毂孔 H8
- 应用曲面粗糙度:Ra1.6
不锈钢规格
- ·适合在腐蚀气氛恶劣的环境中使用。
- ·本体使用奥氏体不锈钢材料，紧固螺栓 (M12以下) 采用表面经过特殊润滑涂层的不锈钢材料 (SUH660) 。
由此可防止生锈，获得稳定的摩擦系数，保持高性能。 - ·如上所述，组装时无需涂油。减少装配工时。
- 适用轴径:Φ19~Φ150
- トルク範囲：196～20900N・m
- 适用公差：轴 h8，轮毂孔 H8
- 应用曲面粗糙度:Ra1.6
无电解镀镍规格
- ·主体采用了无剥离的无电解镀镍。
- ·适用于无尘室等的简易防锈用途。
- ·紧固螺栓经过具有润滑效果的特殊表面处理，组装时无需涂油。无铬，也考虑到了环境方面。
- 适用轴径:Φ19~Φ300
- トルク範囲：245～151000N・m
- 适用公差：轴 h8，轮毂孔 H8
- 应用曲面粗糙度:Ra1.6
结构
双锥度

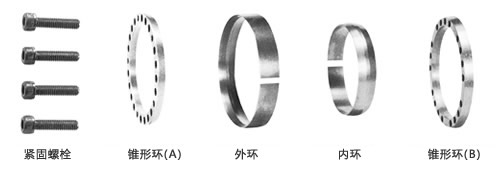

动力锁AS 系列由五个部分组成：锥形环 (A)、锥形环 (B)、外环、内环和紧固螺栓。
只需拧紧紧固螺栓即可实现牢固连接。
操作方法
产品目录、使用说明书
型号表示例
| PL | 020 | X | 047 | AS |
| | 轴径 |
| 外径 |
| 规格 |
||
| AS:标准规格 AS-SS:不锈钢规格 AS-KP:无电解镀镍规格 |
商品一览表
※单击以查看详细信息。
PL320X405AS 至 PL500X605AS 均为按订单生产。具体规格请参考目录数据。
