塑料系列三维PMA型

产品图片
  • 链节
    缩短、延长
  • 可以缩短
  • 无法延长
  • 一种可在三维空间自由移动的软管式电缆拖链。
  • - 采用挤压成型工艺制成的集成式电缆拖链。
  • ·备有主机8尺寸和连接器。
  • ·长度可达50米或30米。

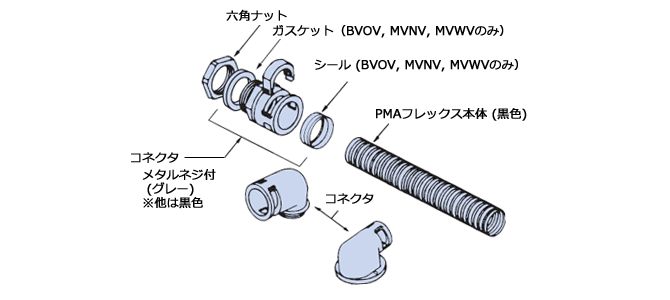

结构

结构

特性

1.聚酰胺树脂制

重量轻，富有韧性，功能强大。耐寒、耐热 (-50~85°C)、耐候、耐油性优异。

2.单触式连接器

从上面按下锁片的话，一按就能结合。用平头螺丝刀提起锁片的话，就能简单地取下来。

3.品种丰富

备有内径Φ6.2~Φ46.7的8种尺寸和5种连接器。

产品目录、使用说明书

商品一览表

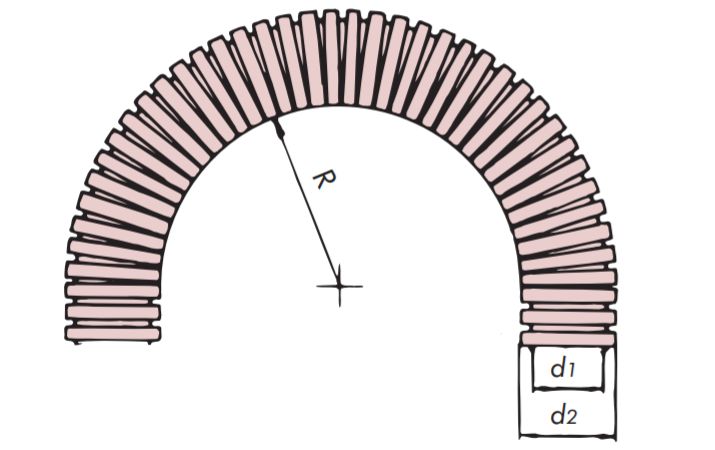

主体

※单击以查看详细信息。

系列 品名 外径
Φd 2 mm		 内径
Φd 1 mm		 允许弯曲半径R mm 每根最大长度
m
静态 动态的
PMA型 PIST-07B 10.0 6.2 15 40 50
PIST-10B 13.0 9.6 20 50 50
PIST-12B 15.8 11.9 25 65 50
PIST-17B 21.1 16.4 30 65 50
PISG-23B 28.4 21.7 40 100 50
PISG-29B 34.7 27.9 50 120 50
PISG-36B 42.3 35.8 60 180 30
PISG-48B 54.2 46.7 70 200 30
