滚针套筒输送链
- 高精度定位用传送带链条。
- 销子和衬套之间采用滚针轴承，将磨损伸长率减少到极限。
- 适用于定位、节拍运行等搬运。
- 环境温度：-20℃至60℃
产品目录、使用说明书

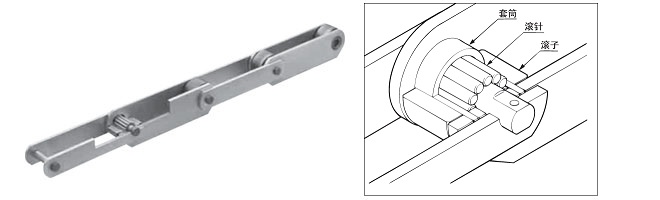

结构
商品一览表
※单击查看详细信息
*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。
※平均拉伸强度请咨询本公司。
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 75mm | 100mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | ||
| RF03 | R | RF03075R-NB | --- | --- | --- | --- | --- | 31.8 | 16.1 |
| RF05 | R | --- | RF05100R-NB | --- | --- | --- | --- | 40 | 22 |
| RF10 | R | --- | --- | RF10150R-NB | --- | --- | --- | 50.8 | 30 |
| RF12 | R | --- | --- | --- | RF12200R-NB | --- | --- | 65 | 37.1 |
| RF17 | R | --- | --- | --- | RF17200R-NB | --- | --- | 80 | 51.4 |
| RF26 | R | --- | --- | --- | --- | RF26250R-NB | --- | 100 | 57.2 |
| RF36 | R | --- | --- | --- | --- | --- | RF36300R-NB | 125 | 66.7 |
