带销附件链条

製品写真
  • 这是用于销齿传动的链条。
  • 它没有采用齿轮齿条，而是使用带有附件的链条和特殊的链轮。
  • 使用链条附件，可以将其缠绕在滚筒的内外两侧，用螺栓固定到位，或者以直线方式安装。
  • *安装螺栓请使用热处理螺栓。
  • *需要专用链轮。

什么是链销齿轮?

  • - 为了实现直线运动或大半径旋转运动，需要使用链条或齿轮等传动装置，通过减速机将动力从驱动源（电机等）传递出去。

    链条需要很大的空间，齿轮需要精密加工，因此面临成本高等问题。在这种情况下，销齿轮是最好的。

    它没有使用齿轮传动轮，而是将带有附件链条缠绕在滚筒的外周形成轮子，并使用经过特殊加工的链轮作为小齿轮。

    对于直线运动，使用带有附件的链条代替齿条，并沿直线安装。

与齿轮架系统比较

方式 布局自由度 精度 成本 耐久性
销齿轮 ◎ △ ○ ○
机架 × ○ △ △

销轮驱动

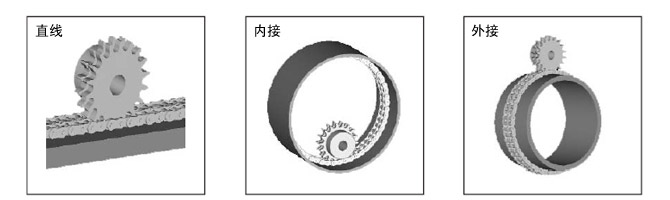

销齿轮驱动有直线、内切、外切3种。

ピンギヤ駆動方式図解

选定链轮规格时

需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。

带销附件的链条与普通链条卷绕传动装置的啮合方式不同，因此需要具有特殊齿形的专用链轮。

详情请咨询

链条链轮适合表请看这里。

链轮匹配表

产品目录、使用说明书

商品一览表

※单击以查看详细信息。

间距
mm		 尺寸和附件格式
（尺寸、规格及附件类型）		 滚子直径
mm		 内链节
内宽
mm
K1
附件		 SK1
附件		 WK2
附件
12.70 RS40-K1 RS40-SK1 RS40-WK2 7.92 7.95
15.875 RS50-K1 RS50-SK1 RS50-WK2 10.16 9.53
19.05 RS60-K1 RS60-SK1 RS60-WK2 11.91 12.70
25.40 RS80-K1 RS80-SK1 RS80-WK2 15.88 15.88
31.75 RS100-K1 RS100-SK1 RS100-WK2 19.05 19.05
38.10 RS120-K1 RS120-SK1 --- 22.23 25.40
44.45 RS140-K1 RS140-SK1 --- 25.40 25.40
50.80 RS160-K1 RS160-SK1 --- 28.58 31.75
63.50 RS200-K1 RS200-SK1 RS200-WK2 39.68 38.10
76.20 RS240-K1 RS240-SK1 RS240-WK2 47.63 47.63
101.6 RF320-T-K1 --- --- 63.5 63.65
127.0 RF400-T-K1 --- --- 79.38 79.3
