皮带夹具
- 用于将工件固定到传送带上以及连接超长同步带“安装支架”
- 现在它已成为标准库存产品，使用起来更加方便了。
请将“椿皮带夹具”与椿本同步带和同步带轮配合使用。
特性
- *标准库存品:库存、即时交货，马上就能拿到。
- *已加工孔:已加工安装孔，购买后可立即使用。
- *无孔加工品:可根据客户的安装方法追加加工，提高了自由度。
- * 产品种类繁多：除了标准宽度的同步带（P5M、P8M）外，我们还在无孔产品系列中增加了 40/60mm 宽度的皮带。
产品目录、使用说明书
皮带夹具使用示例

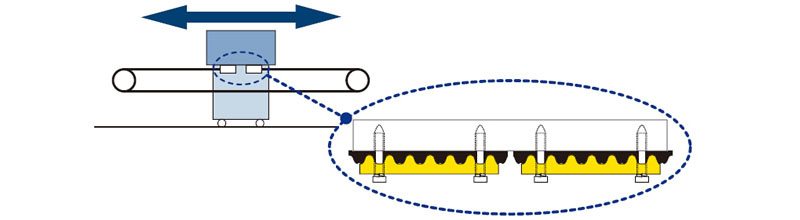

1.固定往复运动工件
单击放大

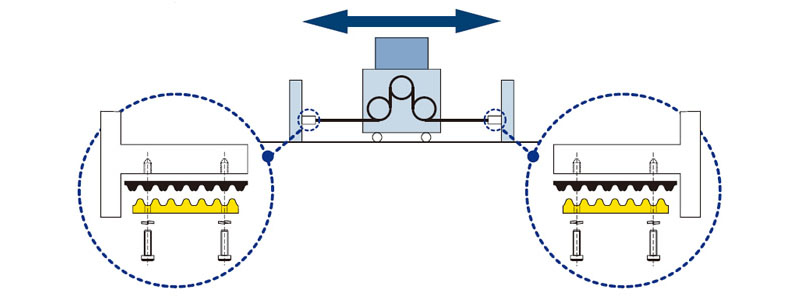

2. 作为超长同步带的固定端
单击放大
型号表示例
| BDCP | - | P5M | 10 | N |
| ｜ 皮带夹具 |
| 种类 |
| 使用皮带宽度 |
| | N:无安装孔 无标记:有安装孔 |

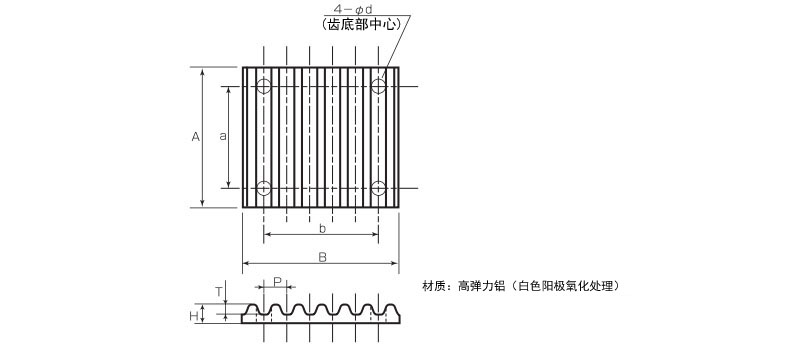

尺寸、标准价格、交货期
单击放大
| 型号 | 种类・ 间距 |
适用 皮带宽度 mm |
宽度 A |
长度 B |
全厚 H |
齿宽 T |
安装孔 间距 a |
安装孔 间距 b |
安装 孔径 d |
齿形 齿距 P |
DXF图形 3D CAD数据 |
价格 | 交货期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BDCP-P5M10 | P5M | 10 | 27 | 35 | 6 | 1.90 | 16 | 25 | 4.5 | 5.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P5M10N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M15 | 15 | 32 | 21 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M20 | 20 | 37 | 26 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M25 | 25 | 42 | 31 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M15 | P8M | 15 | 34 | 54 | 8 | 3.00 | 22 | 40 | 5.5 | 8.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P8M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M20 | 20 | 39 | 27 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M25 | 25 | 44 | 32 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M40N | 40 | 60 | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M60N | 60 | 80 | - | - | - | DXF・3DCAD | お問合せください | お問合せください |
