塑料顶板链条TPM-SN/TPM-P-SN型
- チェーンピッチ
19.05mm - 对于直线输送
- 由于应用了静音链的啮合理论，对降低传送带的噪音非常有效
- 采用特殊链轮，可抑制与链轮啮合时的多角形运动，可稳定搬运。
特性
- ·应用静链啮合理论。对降低传送带的噪音非常有效。
- ·采用特殊链轮。
- 可抑制与链轮啮合时的多角形运动，可稳定搬运。
- - 带防上浮附件(阻力板)的链条。防止在拐角处以及在升降输送机上发生抬升，并防止返回侧侧板的顶面被刮伤。

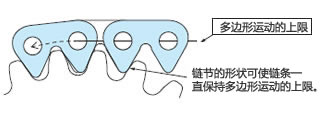

- - 该结构在链轮啮合时最大限度地减少了弦运动（多边形运动），小节距和多铰链结构确保了搬运物更加稳定的运输。
- 注)请使用齿数21T的专用链轮。详情请向链轮CS咨询。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 小 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
用途
- ■食品、制罐、饮料等的容器搬运
商品一览表
※格式单击可查看详细信息。
| 链节距（mm） | 19.05 | |
|---|---|---|
| 用途 | 对于直线输送 | |
| 链型 | - | |
| - | ||
| 本体链条规格 | - | |
| 销类型 | 不锈钢销型 | 塑料销型 |
| 销材质 | SUS304 | 特种工程塑料 |
| 销形状 | D销 | |
| 顶板厚度mm | 4.0 | |
| 推杆材质 | - | |
| 其他功能 | 带防上浮附件(阻力板) | |
| 形式 | TPM-SN | TPM-P-SN |
|
 |
|
| 顶板宽度mm | 82.6 | |
注)只有配件销 (连接用) 为橙色。销钉为白色。
