ECHT挠性NES系列联轴器（盘式膜片联轴器）
- 一种小型膜片联轴器非常适合驱动小型伺服电机。
- 这是一个小型膜片联轴器，其轮毂和垫片材料采用超硬铝合金。
- 备有重视扭转刚性的直型轮毂、低惯性力矩的低惯性轮毂。
- ·适用轴径:Φ4mm~Φ50mm
- ·扭矩范围:0.7~300N·m
轮毂类型
- ·重视扭转刚性
直型轮毂
- ·重视低惯性
低惯性轮毂
- ·活用两种特性
轮毂组合
特性
-
·高扭转刚度
直型轮毂具有高扭曲刚性，伺服电机驱动等的追随性优异。最适合精密控制。
-
·低惯性矩
轮毂衬垫材质采用轻量、高强度的超超硬铝，低惯性轮毂采用独特形状，实现了更低的惯性力矩。最适合伺服电机驱动等高加减速运行。
-
·无背隙
动力传递全部通过摩擦连接进行，所以没有背隙。最适合高精度定位。
-
·易于安装
两侧的轮毂确保同轴度进行组装。与轴的连接只需拧紧两侧的2根紧固螺栓即可安装。
-
·压倒性的商品种类
低惯性轮毂和直型轮毂合计56个品种，轴孔直径有3252种的组合，可满足广泛的需求。
-
·环保
本产品符合RoHS、JIG、PFOS及SVHC (15种物质) 的有害化学物质规定。
品种齐全
| 型号 | 类型 | 容许扭矩 N・m |
轴孔直径范围 | 型号 | 类型 | 容许扭矩 N・m |
轴孔直径范围 |
|---|---|---|---|---|---|---|---|
| NES07 | 单间隔板 | 0.7 | Φ4～Φ6 | NES100 | 单间隔板 | 10 | Φ8～Φ22 (Φ15) |
| NES15 | 单间隔板 | 1.5 | Φ4～Φ8 | NES250 | 单间隔板 | 25 | Φ10～Φ25 (Φ20) |
| NES20 | 单间隔板 | 2.0 | Φ5～Φ10 | NES800 | 单间隔板 | 80 | Φ14～Φ30 (Φ24) |
| NES30 | 单间隔板 | 3.0 | Φ6～Φ16 | NES1300 | 单间隔板 | 130 | Φ20～Φ35 (Φ32) |
| NES50 | 单间隔板 | 5.0 | Φ6～Φ16 (Φ10) | NES2000 | 单间隔板 | 200 | Φ25～Φ45 (Φ35) |
| NES70 | 单间隔板 | 7.0 | Φ8～Φ20 (Φ14) | NES3000 | 单间隔板 | 300 | Φ35～Φ50 (Φ42) |
※低惯性轮毂的品种从NES50到NES3000。() 内为低惯性轮毂的最大轴孔直径。
轴连接方式
·夹紧※也可制作键槽加工 (夹紧+键槽)、锥形轴对应、适配器规格。请咨询本公司。

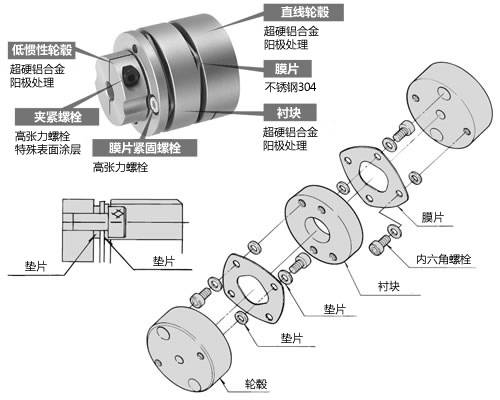

构造・材质
产品目录、使用说明书
型号表示例
| NES | 100 | W | - | D | 10 | C | X | N | 20 | C |
| | 系列 |
| 尺寸 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
| 左轮毂 轴孔直径 mm |
| 左轮毂 轴固定方法 C:夹紧轴孔 |
｜ ｜ ｜ ｜ ｜ |
| 右毂 轴孔直径 mm |
| 右毂 轴固定方法 C:夹紧轴孔 |
||
| 左轮毂种类 N:直型轮毂 D:低惯性轮毂 |
右毂种类 N:直毂 D:低惯性毂 |
|||||||||
| 类型 W：垫块型 S：单型 |
||||||||||
