驱动链轮标准系列（预留孔）

产品图片
  • RS ​​​链轮最适合滚子链G8。
  • 通用传动链用链轮（符合JIS和ISO标准）。多种产品已实现标准化。
  • 我们的产品系列包括钢制类型（无齿尖硬化及齿尖硬化规格）、推荐用于强力传动链的TOUGH TOOTH、不锈钢类型以及工程塑料类型。​​
    ​

特点和产品系列

备有丰富齐全的款式供您选择。

  • *钢材类型：
    通用型。另有硬化齿顶规格可供选择，以提高耐磨性。
  • * TOUGH TOOTH：
    它提高了强度和耐用性，主要适用于强力传动链。
  • *不锈钢款式:
    主要搭配不锈钢链条使用。使用耐腐蚀性优异的不锈钢，提高了磨损性能，“耐磨损规格”也可供选择。
    注) 镀膜链条请使用表面处理链轮。
  • *工程塑料类型:
    尼龙系树脂制，可无润滑运行。适用于轻负荷用途。
  • *表面处理规格 (特形品) :
    可配合耐腐蚀性，选择染黑、无电解镀镍、电镀锌 (三价镀铬处理) 。
  • *附轴链轮:
    与链轮一起制作轴后统一交货。
×
(可以通过拖动来移动)

  • - 硬化的齿顶尖

    如果您需要更高的齿强度和耐磨性，我们建议齿顶链轮。
    每个尺寸都采用小齿数加工碳钢轮毂和单一双型（SD）。
    齿顶尖已经硬化。

×
(可以通过拖动来移动)

链轮不锈钢型耐磨规格

链轮不锈钢型耐磨规格
  • - 推荐用于HS规格不锈钢链条的链轮。
  • ·与不锈钢型链轮相比，提高了耐磨性。
  • - 不仅适用HS规格不锈钢链，也适用于SS规格和其他需要提高耐磨性的链条。
    *表面经过处理，比不锈钢链轮的使用寿命更长（根据我们的测试结果）。
    *耐腐蚀性与不锈钢链轮相当。
  • ·适用尺寸:RS40~RS80, RF2040~RF2080
  • ·详情请咨询。
×
(可以通过拖动来移动)
×
(可以通过拖动来移动)

轴链轮

  • ·不需要将链轮装配到轴上的工时。
  • ·无需对轴进行入库检验。也可以在检查成绩表上报告检查结果。(有偿)
  • ·交货后可直接安装在装置上。(通过碰头会装入轴承等)
  • ·链轮和轴的分配地点是相同的，所以与另外分配相比，可以节省管理工时。

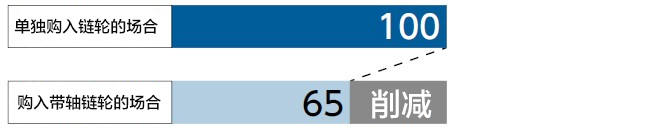

设备安装工时比较

设备安装工时比较

无需嵌入链轮，装置安装工时减少约30%~35%

规格

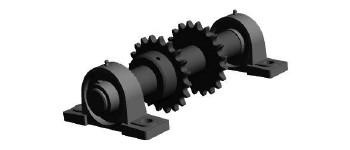

轴包含类型

轴与链轮一同制作，
加入链轮的款式。

轴包含类型
整体式

这是一款将轴削去制作而成的款式。

整体式
  • 也可提供张紧链轮。
  • ·对应相位匹配等嵌入必要事项。
  • ·如有疑问，请与我们联系。

注)选定链轮规格时

·需要选择与客户的使用环境和使用的链条规格相对应的链轮规格。详细内容请参照各种链条和链轮的匹配表。

・轴孔为预留孔孔，因此您需要在使用前自行加工轴孔。如果您需要轴孔已加工好的产品，请点击此处。

需要轴承孔加工时请点击此处 需要无键连接时请点击此处

链轮结构

格式符号 A型
(平板型)		 B型
(单毂型)		 C型
(双轮毂型)		 SD型
(单双组)
结构 A型 B型 C型 SD型
RS-HT链条（SUPER-H、HT 等）多排注1 一种可以同时悬挂两条单排链条的形状
HB型 HC型
按结构区分使用 用于安装在旋转体上，例如扭矩限制器的中心构件。 它是最通用的。 从动用的大链轮或B型的键面压力不足时使用。 使用方法是同时悬挂两条单排链条。

注
1. RS-HT链条多排（HB 型、HC 型）的总齿宽（横向节距）与标准不同。

产品目录、使用说明书

型号表示例

RS40 - 1 B 21T Q
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 ｜
齿顶硬化
无：无齿顶硬化
问：齿顶硬化

RS40 - SD 21T Q
|
尺寸		 |
轮毂样式		 |
齿数		 ｜
齿顶硬化
无：无齿顶硬化
问：齿顶硬化
单双型
（单排2 片）

RS40 - 1 B 21T - SS
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 |
规格记号
SS:不锈钢
SST:不锈钢类型耐磨损规格
P:工程塑料

RS80 - 2 B 21T Q - T - K1
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 ｜
齿顶硬化
无：无齿顶硬化
问：齿顶硬化		 ｜
系列符号
T：TOUGH TOOTH		 |
可选
K1:镀膜设计

商品一览表

※单击以查看详细信息。

尺寸 类型 钢型
排数 单排 两列 SD
(单双组)
轮毂
样式		 1A 1B 1C 2A 2B 2C
形状
RS15 基本形式编号 --- RS15-1B□T --- --- --- --- ---
齿数范围 11T～35T
RS25 基本形式编号 --- RS25-1B□T-◇ --- --- --- --- ---
齿数范围 10T～32T
RS35 基本形式编号 --- RS35-1B□T■ --- --- --- --- ---
齿数范围 9T～75T
RS40 基本形式编号 RS40-1A□T■ RS40-1B□T■ RS40-1C□T■ RS40-2A□T■ RS40-2B□T■ RS40-2C□T■ RS40-SD□TQ
齿数范围 12T～75T 9T～75T 28T～75T 35T～60T 12T～60T 35T～60T 12T～25T
RS50 基本形式编号 RS50-1A□T■ RS50-1B□T■ RS50-1C□T■ RS50-2A□T■ RS50-2B□T■ RS50-2C□T■ RS50-SD□TQ
齿数范围 12T～75T 9T～75T 28T～75T 26T～60T 12T～60T 26T～60T 12T～25T
RS60 基本形式编号 RS60-1A□T■ RS60-1B□T■ RS60-1C□T■ RS60-2A□T■ RS60-2B□T■ RS60-2C□T■ RS60-SD□TQ
齿数范围 12T～75T 9T～75T 28T～75T 23T～60T 12T～60T 23T～60T 12T～25T
RS80 基本形式编号 RS80-1A□T■ RS80-1B□T■ RS80-1C□T■ RS80-2A□T■ RS80-2B□T■ RS80-2C□T■ RS80-SD□TQ
齿数范围 12T～75T 9T～75T 22T～75T 18T～60T 12T～60T 18T～60T 12T～18T
RS100 基本形式编号 RS100-1A□T■ RS100-1B□T■ RS100-1C□T■ RS100-2A□T■ RS100-2B□T■ RS100-2C□T■ ---
齿数范围 12T～75T 10T～75T 22T～75T 15T～60T 12T～60T 15T～60T
RS120 基本形式编号 RS120-1A□T■ RS120-1B□T■ RS120-1C□T■ RS120-2A□T■ RS120-2B□T■ RS120-2C□T■ ---
齿数范围 12T～75T 10T～75T 22T～75T 14T～60T 12T～60T 14T～60T
RS140 基本形式编号 RS140-1A□T■ RS140-1B□T■ RS140-1C□T■ --- --- --- ---
齿数范围 10T～60T 10T～60T 22T～60T
RS160 基本形式编号 RS160-1A□T■ RS160-1B□T■ RS160-1C□T■ --- --- --- ---
齿数范围 10T～60T 10T～60T 22T～60T
RS180 基本形式编号 RS180-1A□T■ RS180-1B□T■ RS180-1C□T■ --- --- --- ---
齿数范围 11T～60T 11T～20T 21T～60T
RS200 基本形式编号 RS200-1A□T■ RS200-1B□T■ RS200-1C□T■ --- --- --- ---
齿数范围 11T～60T 11T～18T 19T～60T
RS240 基本形式编号 RS240-1A□T■ RS240-1B□T■ RS240-1C□T■ --- --- --- ---
齿数范围 11T～60T 11T～14T 15T～60T
RF06B 基本形式编号 --- RF06B-1B□T■ --- --- --- --- ---
齿数范围 9T～60T
RS08B 基本形式编号 RS08B-1A□T■ RS08B-1B□T■ --- --- RS08B-2B□T■ --- ---
齿数范围 12T～60T 9T～60T 12T～60T
RS10B 基本形式编号 RS10B-1A□T■ RS10B-1B□T■ --- --- RS10B-2B□T■ --- ---
齿数范围 12T～60T 9T～60T 12T～60T
RS12B 基本形式编号 RS12B-1A□T■ RS12B-1B□T■ --- --- RS12B-2B□T■ --- ---
齿数范围 12T～60T 9T～60T 12T～60T
RS16B 基本形式编号 RS16B-1A□T■ RS16B-1B□T■ --- --- RS16B-2B□T■ --- ---
齿数范围 12T～60T 9T～60T 12T～60T
尺寸 类型 不锈钢类型 工程塑料
排数 单排
轮毂格式 1B 1C 1B
形状
RS11 基本形式编号 RS11-1B□T-SS RS11-1C□T-SS ---
齿数范围 12T～48T 12T～48T
RS25 基本形式编号 RS25-1B□T-SS --- ---
齿数范围 10T～40T
RS35 基本形式编号 RS35-1B□T-SS --- RS35-1B□T-P
齿数范围 10T～40T 13T～30T
RS40 基本形式编号 RS40-1B□T-SS --- RS40-1B□T-P
齿数范围 10T～40T 12T～30T
RS50 基本形式编号 RS50-1B□T-SS --- RS50-1B□T-P
齿数范围 10T～40T 13T～30T
RS60 基本形式编号 RS60-1B□T-SS --- RS60-1B□T-P
齿数范围 10T～30T 13T～30T
RS80 基本形式编号 RS80-1B□T-SS --- ---
齿数范围 10T～25T

点击此处查看与TOUGH TOOTH兼容的尺寸
