电动缸T系列多规格
- 一种电动气缸，可用1台电机完全调谐多个气缸。(中推力39.2kN以下)
- 备有无过负荷保护机构 (LPTB) 和带推力检测 (LPTC) 两种型号。您可以根据用途选择类型。
- 推力为4吨及以下的Multi系列产品已更名为“电动缸T系列Multi规格”。规格参数未作任何更改。
对于 6 吨或以上的推力，请考虑“电动缸U 系列多规格”。 - 容许推力:4.90~39.2kN
特性
-
·安全
可以内置推力检测装置，用于检测和防止过载。（LPTC）
-
·坚固结构
将支撑负荷的动作部和减速部分离。齿轮的齿轮齿向不会因变动负荷而发生变化。
-
·多台联动
通过使用具有足够强度的输入轴，可以实现多个单元的联动。
-
·可摆动运转
输入轴和耳轴部为同一轴心，可在联动运行的同时进行摆动。
各类型 (保护装置) 的使用和构造
-

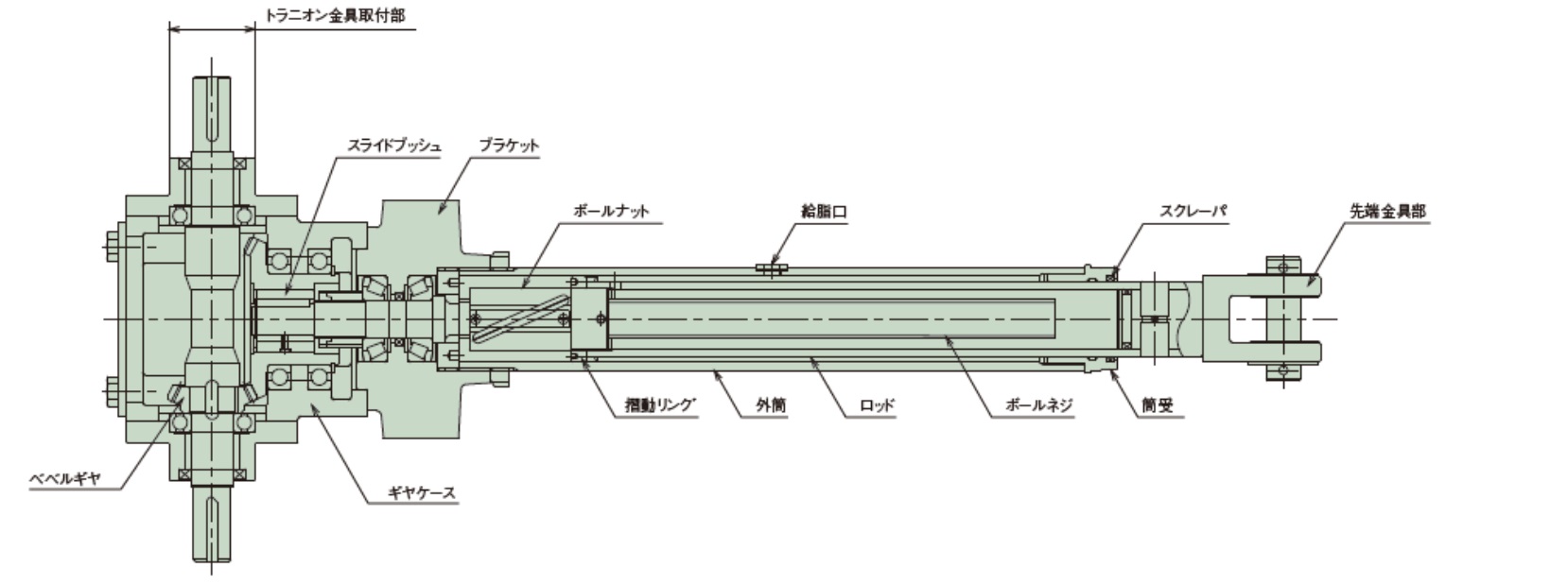

·B型 (无过载保护装置)
由于没有过载保护机制，我们建议配合使用我们的过载保护继电器，该继电器能够检测输入侧的电气过载保护。
-

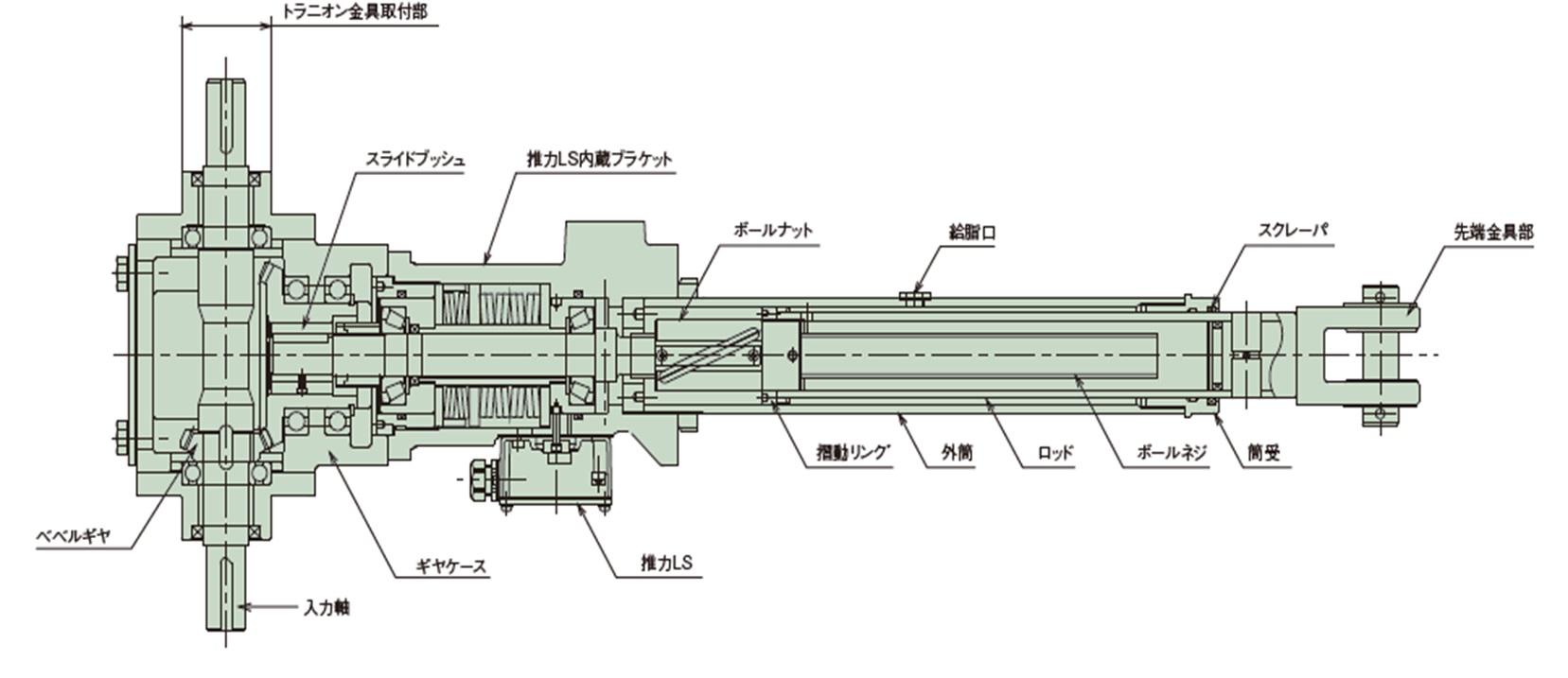

・C型（推力检测装置）
支架内置推力检测弹簧单元。在停止按压 (吸引) 或超负荷时需要电气信号时可发挥效果。
在停止过程中，当负载侧过载或行程转移时，也会输出电信号。
※特别是受到冲击作用时，内置的弹簧可吸收挠性冲击负荷。
标准型号列表
| 型号 | 容许推力kN {kgf} |
螺纹导程 (mm) |
齿轮减速比 | 总效率 (%) | 无负荷空转 扭矩N・m {kgf・m} |
容许输入轴 扭矩N・m {kgf・m} 注1) |
|---|---|---|---|---|---|---|
| LPTB500B LPTC |
4.90 {500} |
6 | 2 | 85.5 | 2.00 {0.21} |
19.2 {1.96} |
| LPTB1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 | 2.50 {0.26} |
39.2 {4.00} |
| LPTB2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 | 4.00 {0.41} |
89.2 {9.11} |
| LPTB4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 | 9.00 {0.92} |
211 {21.6} |
| 型号 | 每转输入轴 的杆移动量 (mm) |
容许推力时连杆 旋转力 N・m{kgf・m} |
相对于容许推力 所需输入扭矩 N・m{kgf・m} 注2) |
最大容许速度 (mm/s) 注3) |
行程 (mm) |
|---|---|---|---|---|---|
| LPTB500B LPTC |
3 | 5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB1000B LPTC |
4 | 13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB2000B LPTC |
5 | 34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB4000B LPTC |
6 | 83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
- 注1) 仅输入轴的容许扭矩。(联动运行时请确认。)
- 注2) 包含无负荷空转扭矩的值。
- 注3) 允许的最大速度 (TB) 代表LPTB类型，(TC) 代表LPTC类型。
特殊对应
电动缸T 系列多规格产品可作为特殊订单类型提供，从而实现更高的运行速度。
快速响应
- ·所有尺寸均可实现150mm/s的高速运行。
- ·以高速运转应对装置的高速化。
- ·运转部分带有通风口。※如有需要，请告知通风设备的位置。
-
- *高速推力检测装置不能用作安全装置。此外，由于无法通过推拉来停止电机，请使用变频器或类似设备来减速并停止电机。详情请联系我们。
- ※动作部的外观尺寸和螺丝起子与标准品不同。详情请咨询本公司。
产品目录、使用说明书
型号表示例
| LPT | B | 1000 | B | R | 4 |
| ｜ 系列名称 电动缸 多系列 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 容许推力 500:4.90kN{500kgf} 1000:9.80kN{1000kgf} 2000:19.6kN{2000kgf} 4000:39.2kN{4000kgf} 6000:58.8kN{6000kgf} 8000:78.4kN{8000kgf} 12000:117kN{12000kgf} 16000:156kN{16000kgf} 32000:313kN{32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 旋转・伸缩关系 R、L ※请参照下图。 |
| 公称行程 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 类型 B：无推力检测装置 C：带推力检测装置 |
带斜齿轮 | ||||
■椿本产品型号指引
类型
B：标准型，无推力检测装置。
C：配备推力检测装置。
容许推力
是能够动作的额定推力。
旋转伸缩关系
表示输入轴的旋转方向与圆柱体的伸缩之间的关系。
公称行程
动作部的行程距离。根据推力不同，制作范围也不同。
选项符号
L:附带行程调整外部LS2个。
I：配有 I 形开端金具。
推力为 58.8kN（6000kgf） 或以上的型号
I 型开端金具是标准配置（无需额外符号）。
J:带防尘罩。
※关于可选型号(L行程调整外部LS,附防尘罩)请■点击此处进行确认。
产品型号列表
※单击形状编号以显示详细信息。
