DCBL 无刷电机驱动器

製品写真
  • 这是椿本专用的DCBL电机驱动器。
    它具备速度控制、定位操作、扭矩限制操作和各种保护功能。

  • ※必须配套使用电机主体和驱动器。

  • 有关专用软件，请单击此处
    •

banner

特性

  • ·可根据用途选择运行模式

    通过使用DCBL准双曲面齿轮减速电机和驱动器，可以轻松实现各种操作。

    有关如何设置每项操作的详细说明，请参阅使用说明书。


    【运行代表例】

    ·JOG运转

    将正转或反转信号设为ON后，马达开始运转。

    如果一直为ON,则维持设定的旋转速度继续运行，如果为OFF,则电机一边减速一边停止。

    【使用例】 水平输送机

    画像なし
    运行动作例 (正转时)

    即使搬运多个质量不同的工件时，速度也很稳定，
    可进行从低速到高速的各种可变速运行。

    ·定位运转

    在定位运行模式下，正转信号作为运行开始信号发挥作用。

    与JOG运行不同，定位运行是输入一次信号后进行一遍设定的运行后停止的运行。

    最适合想要重复规定动作驾驶的情况。

    【使用例】 包装机

    包装機
    运行动作例 (正转时)

    在包装机中，为了使工件停止在指定位置，需要高精度的间歇运行。
    在进给量固定的包装机上，通过定位运行可实现正确的间歇进给。

    ·程序操作

    是按照事先在参数中设定的顺序自动运行的功能。

    【使用例】 搅拌机

    撹拌機

    可通过程序运行自动切换搅拌速度，实现最佳运行。
    根据搅拌的材料设定多种运转模式，谁都能简单地用一个按钮保持稳定的品质。

    ·扭矩限制运行

    是监视输出轴扭矩，不超过一定扭矩的运行。

    【使用例】 胶卷卷取机

    巻取機

    为了卷得漂亮，保持一定的张力来卷很重要。
    但是，过度拉伸的话会成为断裂的原因，因此通过活用扭矩限制运行，
    可以在不超过一定张力的情况下运行。

  • ·提供多种过载保护

    可检测电流、电压、温度等，可检测过负荷状态并进行保护。

    【使用例】 排屑输送机

    チップコンベヤ

    是搬运金属加工后的切屑的传送带。
    随时掌握运转状况，可快速检测切屑时的超负荷
    停止或发出警报。

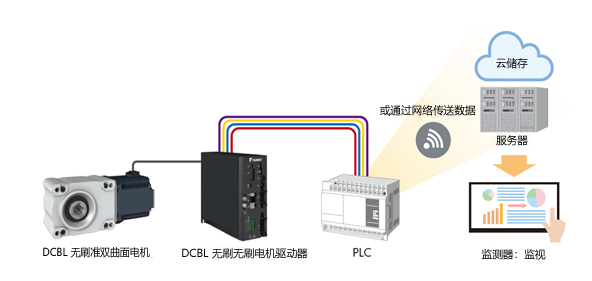

  • ·MODBUS-RTU的RS485通信功能

    通过与PLC连接，通过通信功能实现预知保全、远程监视。

    ·可以使用专用软件更改各种设定值。

    通信機能による予知保全

    配备有通信功能，可迅速检测电机过热、过负荷等，使电机停止工作。


    ·通过连接PC,您可以设置参数并更新专用驱动程序。

    PCとつなげることで

    使用专用PC软件，您可以轻松更改每个参数的设置。
    今后，将通过更新驱动程序追加新功能。

    下载专用软件

    安装方法说明视频

    ■软件版本升级通知

    2024.03.01修正了错误。
    (Ver 2.0.1)

    2023.10.02・追加试运转功能※ /追加了不写入存储器的功能※。

    ·实时监视器更改/IO监视器已添加※。
    ・增加了错误代码显示。
    ・增加了参数说明。
    ・提高了动作的稳定性。
    (Ver 2.0.0)

    ※从2023年10月1日以后出厂的驱动程序开始可以使用。

    2023.04.26提高了运行稳定性。
    (Ver 1.0.14.0)

    2023.03.27实施了程序运行点数切换的变更、程序运行条件的追加、运行稳定性的提高。
    (Ver 1.0.13.0)

    我们建议您使用更新版本，因为它提高了软件的运行稳定性。
    对应驱动器为2023年4月以后发货的部分。

    * 之前发布的驱动程序也可以与更新后的版本一起使用。
    但是，部分附加功能无法使用。详情请参阅使用使用说明书。

  • ·简易固定功能 (电气固定制动器)

    电机停止时进行位置保持控制，使电机轴不旋转的功能。

    由于采用电气方式使轴停止，因此即使在高频率起动、停止马达的运行中，也无需担心制动器的磨损。

    简单保持 电磁制动器
    保留方法 电气方式 机械式
    关闭电源后保持 不可 可能
    声音 有电磁音 有操作声音
    控制方法 无需特殊控制 需要控制
    （变频器驱动时）

    使用带制动器时，
    通过该简易保持功能使轴停止后，进行制动器动作的控制。
    由此实现制动器的长寿命。

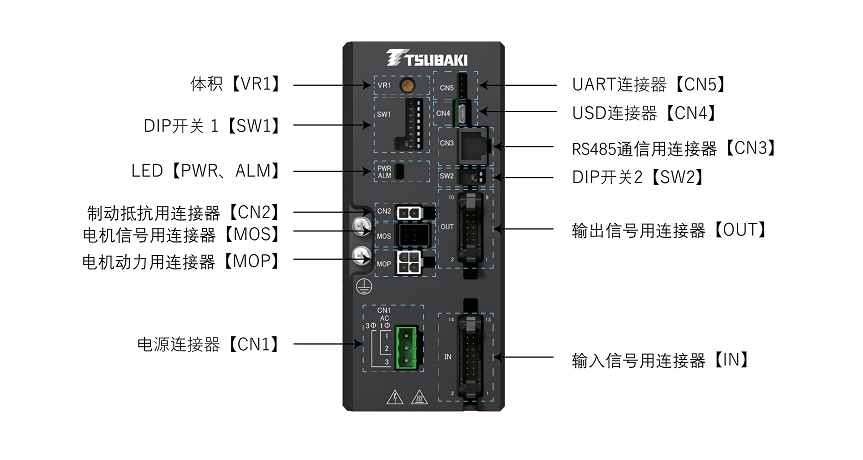

驱动程序细节图

驱动程序细节图

产品目录、使用说明书

型号表示例

DCRD 020 B 10 K
｜
｜
｜
｜
｜		 |
电机容量
020:0.2kW
040:0.4kW
075:0.75kW		 |
|
|
电源电压		 |
使用电流
10:10A		 |
再生电阻
K:对应再生电阻规格
B:额定电压200~240V
系列名称
DCBL驱动器

商品一览表

※单击形状编号以显示详细信息。全部开启 全部关闭

DCBL 无刷电机驱动器

电动机容量 型号
0.2kW DCRD020B10K
0.4kW DCRD040B10K
0.75kW DCRD075B10K
返回此页面的顶部

控制器选项

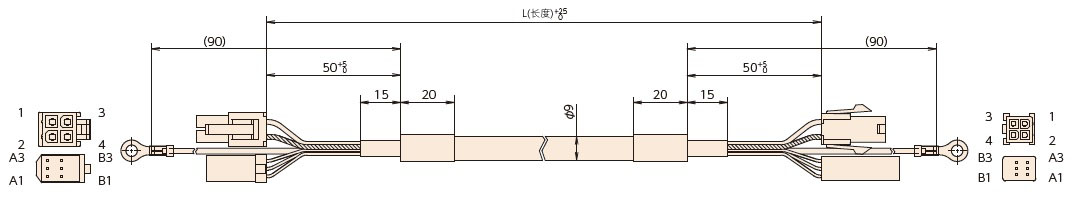

DCBL准双曲面齿轮减速电机延长线

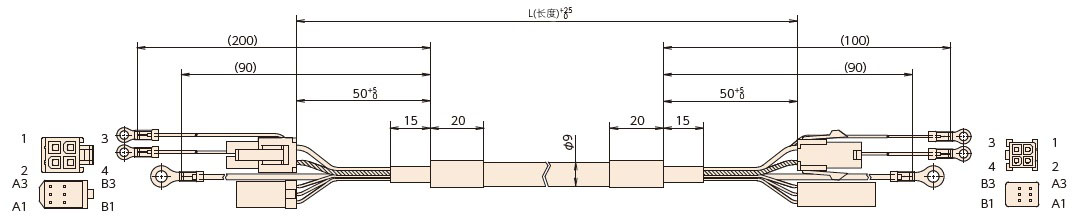

·电机为专用电缆。延长时请使用本电缆连接连接器。

·接地线的圆形压接端子之间请用螺丝固定延长。

·添加和延伸延伸电缆时，电缆的总长度不能超过10米。


·无制动器


型号 L m PDF图纸 标准价格 交货期
DCCM0005 0.5 PDF お問合せください お問合せください
DCCM0010 1.0 PDF お問合せください お問合せください
DCCM0020 2.0 PDF お問合せください お問合せください
DCCM0050 5.0 PDF お問合せください お問合せください
DCCM0100 10.0 PDF お問合せください お問合せください

·制动装置


型号 L m PDF图纸 标准价格 交货期
DCCM0005B 0.5 PDF お問合せください お問合せください
DCCM0010B 1.0 PDF お問合せください お問合せください
DCCM0020B 2.0 PDF お問合せください お問合せください
DCCM0050B 5.0 PDF お問合せください お問合せください
DCCM0100B 10.0 PDF お問合せください お問合せください


DCBL驱动器延长线

·添加和延伸延伸电缆时，电缆的总长度不能超过10米。

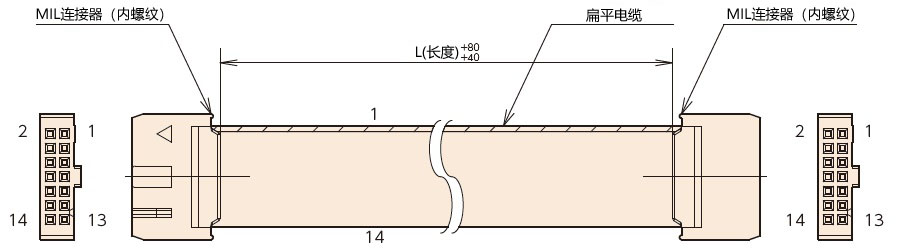

·输入信号用


型号 L m PDF图纸 标准价格 交货期
DCCN0005 0.5 PDF お問合せください お問合せください
DCCN0010 1.0 PDF お問合せください お問合せください
DCCN0020 2.0 PDF お問合せください お問合せください

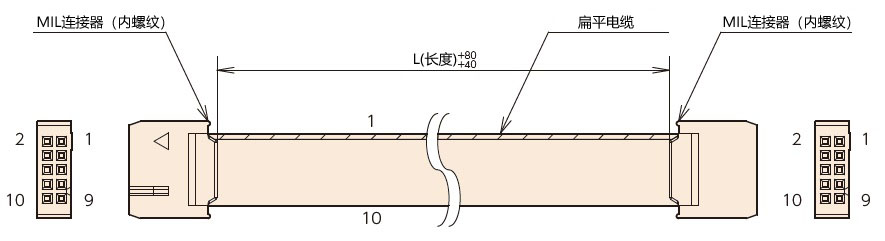

·输出信号用


型号 L m PDF图纸 标准价格 交货期
DCCT0005 0.5 PDF お問合せください お問合せください
DCCT0010 1.0 PDF お問合せください お問合せください
DCCT0020 2.0 PDF お問合せください お問合せください

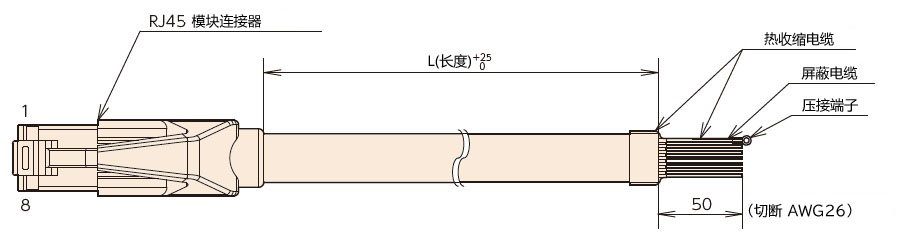

·通信


型号 L m PDF图纸 标准价格 交货期
DCCS0005 0.5 PDF お問合せください お問合せください
DCCS0010 1.0 PDF お問合せください お問合せください
DCCS0020 2.0 PDF お問合せください お問合せください

注)此电缆使用B连接。A请勿使用有线连接，否则可能导致通信故障或损坏部件。

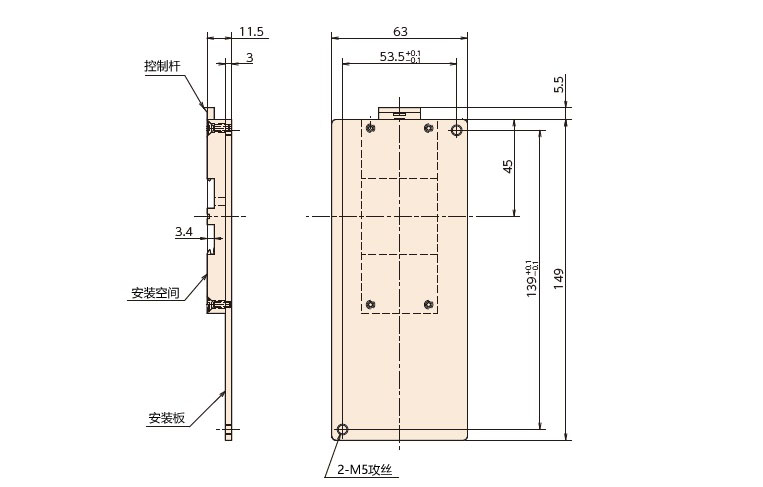

DIN导轨安装支架

·DIN导轨 (35mm) 是用于安装DCBL驱动器的金属配件。


型号 PDF图纸 标准价格 交货期
DCDN075 PDF お問合せください お問合せください

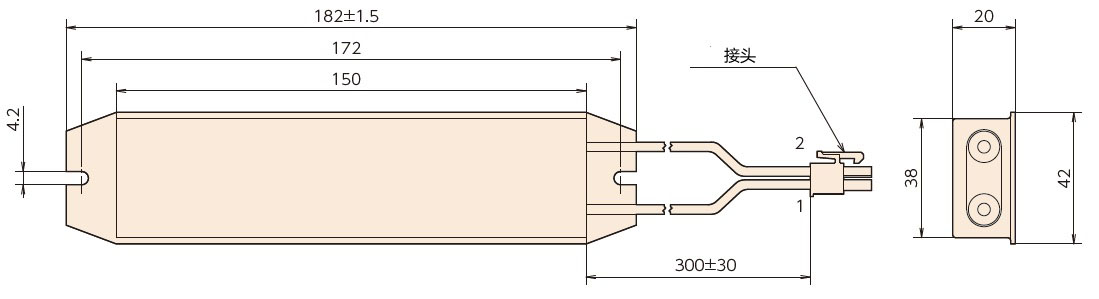

再生电阻

·请将连接器连接到DCBL驱动程序后使用。


型号 容量W 电阻Ω PDF图纸 标准价格 交货期
DCKR075 120 200 PDF お問合せください お問合せください
