塑料模块链条WT151 5-W/WT151 5G-W/WT151 6-W 型
- チェーンピッチ
15mm - 对于直线输送
- 封闭型
- 开式
- WT1510系列最适合从扁平皮带输送机中更换
- 可支持与传送带相同的50mm宽、100mm宽，最适合替换传送带。
- 饮料行业的容器搬运自不必说，最适合小型容器、机械零件等的搬运。
- 减少麻烦的输送机设计工时!支持仅凭型号即可订购的传送带WinCS mini。
特性
-

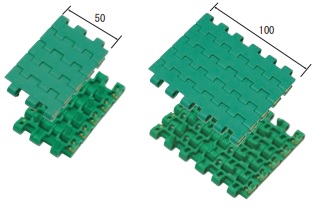

·与输送带替换相对应的链宽度
可支持与传送带相同的50mm宽、100mm宽，最适合替换传送带。
-
使用开槽销可以使切断和连接工作更加顺畅。
链宽50mm、100mm采用插头一体的“狭缝销”。
链条易于切断和连接，从而减少了链条安装和维护所需的工作量。
链宽50mm/100mm 链宽150mm~ 狭缝销规格 主机+插头固定方式
※宽度超过100mm时采用本体引脚+插头固定方式。
-
・塑料模块链条输送机与皮带输送机（正交布局）的比较
与使用曲线用传送带相比，可减少空间和电机数量。
塑料模块链条
电机数2个/移动调整:1处
皮带输送机实例1
电机数3个/移动调整:2处
皮带输送机实例2
电机数2个/移位调整:有高低差
〇:移动调整位置
-
・压尺杆衔接布局
通过使用压尺条，也可以实现衔接接合布局。
注）*标有星号（*）的部件可能需要根据搬运物进行调整。
-
·正交布局
通过与WT1500系列跨运型（GTO型/TOD型链条）相结合，塑料模块链条优异的滑动性能使得

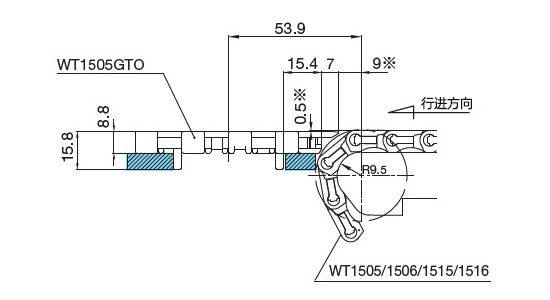

也可以采用正交布局，且不会有剩余的搬运物。与WT1505GTO的正交布局
注）*标有星号（*）的部件可能需要根据搬运物进行调整。

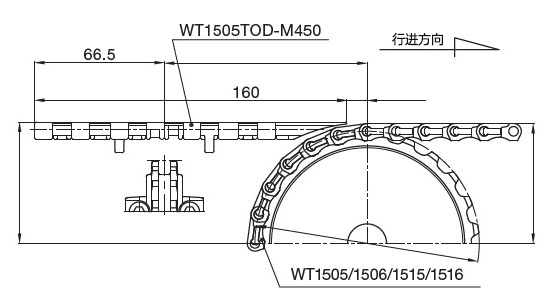

与WT1505TOD的正交布局
正交布局顶视图
-
'-带防蛇行附件
WT151 5G-W 型号配有防蛇行附件，即使在高速运行时也能确保稳定输送，即使在传送带之间水平转移物料时也能保证稳定输送。
■用途
以下是本公司推荐的行业。
根据输送能力（输送速度）、搬运物（重量、形状）、环境、应用等因素，可能无法使用本产品。
请将其用作选择时的参考。
如有未记载的用途、条件，请咨询本公司。
推荐行业/搬运物尺寸 (●：推荐 ○：可以使用 △：根据搬运条件不同)
| 搬运尺寸 (重量) |
行业 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 饮料 | 轮胎 | 机械零件关联 | 物流 | 药品 | 面包、食品 | 二次电池 | 半导体・ 太阳能电池板相关 |
|
| 大 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| 中 | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
| 小 | ● | ● | ○ | ● | ● | ● | ● | ●* | ● |
用途
- ■小型容器的输送
- ■饮料行业的容器搬运
- ■运输机械部件
