200系列
- 这种类型的轴承直接连接到轴上，没有内环。
- 可以紧凑地组装在链轮、齿轮等的内部。
- トルク範囲：39.2～1400N・m
特性
- - 一种没有内环，直接连接到轴上的类型。
- ·可紧凑地组装在链轮、齿轮等内部。
- ·适合低速至中速使用。
- ・可根据订单定制生产内环。

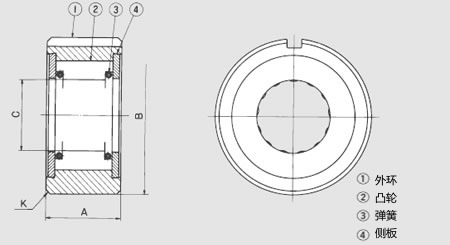

结构

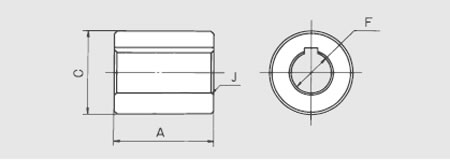

专用内环
根据订单，我们将为每个系列生产专用内环。
| 内环型号 | 轴孔直径 | 内环道直径 C(+0 至 -0.025) |
宽度 A |
||
|---|---|---|---|---|---|
| 直径FH7 | 键槽 | 倒角J | |||
| B204-IR | 10 | 4X1.5 | 0.8 | 18.796 | 25 |
| B205-IR | 12.5 | 4X1.5 | 0.8 | 23.622 | 25 |
| B206-IR | 20 | 5X2 | 1.3 | 32.766 | 28 |
| B207-IR | 25 | 7X3 | 1.3 | 42.088 | 28 |
| B208-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B209-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B210-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B211-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B212-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B213-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B214-IR | 50 | 12X3.5 | 1.8 | 79.356 | 42 |
※在凸轮离合器的最大扭矩附近使用时，请使用淬火轴，确认轴强度。
型号表示例
| B | 205 |
| | 系列名 |
| 尺寸 |
※外径尺寸与6200型轴承相同。
(例如，B205=6205、B206=6206、B207=6207、B208=6208)
