动力千斤顶JWM（梯形螺杆型）
- JWM（梯形螺杆式）是一种通用型、低噪音螺旋千斤顶。
- 主要部件是自调心梯形螺杆和.高精度蜗轮蜗杆。
- 简单、紧凑的结构，经济实惠。可期待保持负荷。(有自锁性)
- 也制作左螺丝规格、不锈钢螺丝规格。
特性
-
·经济的
结构简单紧凑，经济实惠。
-
·低噪音
它采用滑动接触的梯形螺杆，因此非常适合噪音较大的应用。
-
·荷载保持
梯形螺杆经计算具有自锁特性，可以保持载荷。
※由于震动、冲击等，有自锁失效的情况。在这种情况下，需要制动装置。
-
-梯形螺杆，不锈钢螺钉规格
关于JWM025和JWM050的两个机种，可以用奥氏体不锈钢对应螺丝轴。
最适用于需要对螺丝轴防锈的装置、水闸、各种闸门开关、环境装置、造纸机械等。
-
-梯形螺杆类型，左旋螺钉规格
输入旋转方向相同，与右螺丝规格相反，螺丝移动。使用单电机驱动的多个千斤顶时，或由于千斤顶的安装，输入旋转方向不是同一方向时
，只要有左螺丝规格，就能毫无问题地解决问题。

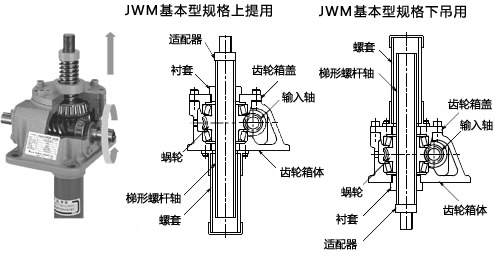

基本规范结构

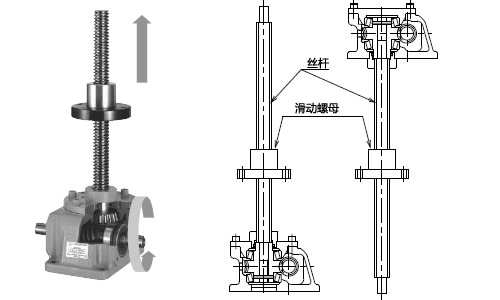

滑动螺母结构
标准型号列表
·基本容量
| 边框编号 | 基本容量kN{tf} | 蜗杆减速比 | |
|---|---|---|---|
| H | L | ||
| 002 | 1.96 {0.2} | 5 | 20 |
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·行程
| 边框编号 | 2 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | - | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○:标准品;△:按订单生产;-标记根据使用条件制作。请到本公司咨询。
- JWM300 及以上车架号的滑动螺母规格将根据具体情况进行生产。
- ※制作JWM750、1000型号时需要确认使用条件。
产品目录、使用说明书
型号表示例
| JW | M | 050 | U | S | H | 10 | U |
| | 系列名 动力 千斤顶 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 基本容量 002:1.96kN{0.2tf} 005:4.90kN{0.5tf} 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 蜗轮减速比 L、H 实际减速比为 请参照 详细信息。 |
| 公称行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 法兰安装方向 ※滑动螺母 规格时 需要标注 |
| 螺丝样式 S:基本型 M:防旋样式 R:滑动螺母类型 |
|||||||
| 螺钉式 M：梯形螺杆 |
安装形状 U:上提用 D:下吊用 |
||||||
■椿本产品型号指引
螺钉类型
M：梯形螺杆类型。
B：滚珠丝杆式。
H：高导程滚珠丝杆型。
基本容量
千斤顶本身可以容许的基本容量。
安装形状
U:螺钉轴出现在主体安装底座的相反一侧。
D:螺钉轴出现在主体安装底座一侧的类型。
螺钉规格
S:螺丝轴移动的基本形式。
M:螺丝轴可移动的基本型，
螺丝轴上附有防转功能。
R:螺钉轴旋转，螺母移动。
蜗杆减速比
蜗轮减速机的减速比。
各机型的减速比值请参照详细信息。
行程
螺纹轴或滑动螺母的移动距离。
法兰安装方向
对于滑动螺母类型，请指定安装法兰应位于螺母的哪一侧。
U:顶部
D:底部
选项符号
J:带防尘罩。
B：杆的开端金具。
I：配有 I 形开端金具。
M：配有桌形开端金具。
C：配有U型夹具。
Y是带有机械计数器的限位开关。
K2:包含两个用于检测行程位置的微动开关。
K4:4个内置微动开关，用于检测行程位置。
P:内置检测行程位置的电位器。
R:附带输出行程移动信号的旋转编码器。
E:附带三相制动马达。
电源对应200/200/220V 50/60/60Hz。
EV:附带三相制动马达。
电源对应400/400/440V 50/60/60Hz。
G1：配备带制动器的三相齿轮减速电机，减速比为 1/5。
电源支持 200/200/220V 50/60/60Hz。
G2：配备带制动器的三相齿轮减速电机，减速比为 1/10。
电源支持 200/200/220V 50/60/60Hz。
