塑料系列长行程重载TKHP-R型
- 最大长度1500米、长行程、承载能力高、适用于户外环境的电缆拖链
- - 可处理移动行程。
- ·内宽可每1mm设定一次，部件的组装及更换也很方便。
- ·因为是螺栓连接，所以即使在恶劣的环境中耐久性也很出众。
- ·耐磨性极佳的铝制臂，可保护电缆。
- ·本商品的选定、订购需要与本公司协商。
只接受报价或咨询，请填写咨询表，向本公司咨询。
产品目录、使用说明书
特性
内置滚轮可实现最大 1500 米的移动行程。
适合室外和恶劣环境
即使在紫外线劣化的室外也可使用
平坦表面，不易积存灰尘，降低运转不良的风险
可实现高频率、高速度行驶
滚柱式滚动结构确保运行平稳
滚筒设计防堵塞，无需维护。
降低因脱臂而停机的风险
螺栓连接，避免手臂和锁定装置脱落的风险

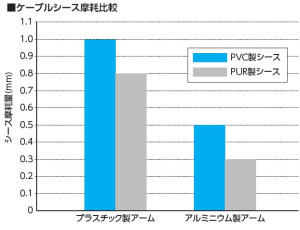

电缆不易磨损
使用耐磨性极佳的铝制臂
与塑料材质相比，降低电缆损坏的风险
减少工作量
连杆连结以螺栓固定，可确实且简单地组装、分解
无需像卡扣般用力。
可根据客户需要的空间设置内部宽度
通过铝制支臂，内宽可以按1mm为单位进行调整
与传统方式的比较 (电缆卷轴方式·窗帘轨道方式)
取代电缆卷轴
 |
 |
 |
| 电缆卷轴系统 | TKHP-R型 | |||
|---|---|---|---|---|
| 零件数量多 维修困难 |
 |
|
免维护 |  |
| 需要卷筒部分的 空间 |
 |
紧凑的安装 |  |
|
| 需要专用马达或 控制单元 |
|
无需动力源、控制板 (仅安装于运转部分) |
|
|
| 仅限于低速和低加速度 |  |
可支持高速、高加速度 |  |
|
| 电缆损坏不易察觉 定制电缆，维修困难 |
易于检查和更换电缆 | |||
| 电缆始终处于张力状态 | 电缆负载最小 | |||
| 电缆很长（移动行程） | 电缆很短（大约是移动行程一半）。 | |||
| 需要定制专用电缆线 (复合动力电缆线、控制电缆线) 无法添加电缆线 |
可保护各种线缆 可收纳光纤或细线缆 轻松添加线缆 |
|||

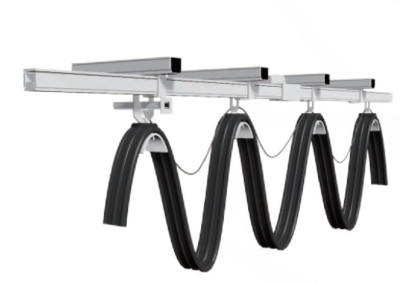

取代窗帘轨
 |
|
|
| 帘轨系统 | TKHP-R型 | |||
|---|---|---|---|---|
| 电缆更换困难 |  |
|
易于检查和更换电缆 |  |
| 怕强风 |  |
抗强风 |  |
|
| 仅限于低速和低加速度 |  |
可支持高速、高加速度 |  |
|
| 电缆弯曲限制 负荷大 |
 |
电缆负载最小 |  |
|
| 消耗零件多 | 免维护 | |||
| 需要下垂空间 | 紧凑的安装 | |||
| 电缆较长 (需要130%的工作行程) | 电缆很短（大约是移动行程一半）。 | |||
| 需要专用电缆 | 可保护多种多样的缆线 可收纳光纤或细缆线 抗强风 无需动力源、控制板 (仅安装于运转部分) |
|||

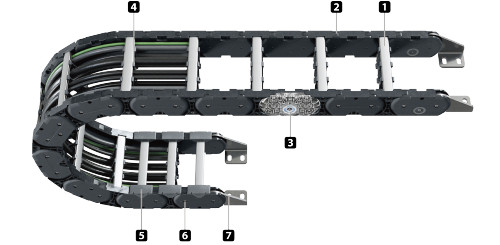

结构
(1) 支臂 (支撑) (铝制)
(每1mm可调整尺寸)
(2) 链节 (塑料)
(3) 内置滚子
(4) 隔板
（5）滑橇
*不可与可选的内置滚轮同时使用
(6) 螺栓 (不锈钢)
(7) 安装金属 (不锈钢制)
附件
※我们准备了各种各样的装饰品。根据客户的使用条件进行推荐。

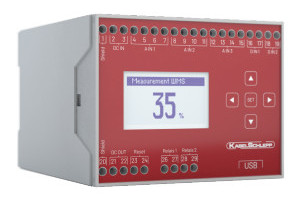

监控系统
监测电缆拖链的推拉力。
它可以作为自动紧急停止系统使用。

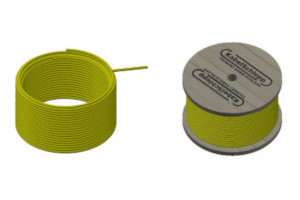

电缆
用于使用电缆拖链系统的长行程操作
这是完美的线缆。

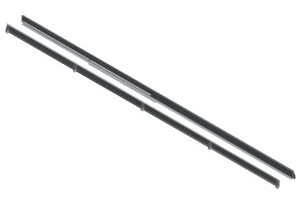

导轨
它引导电缆拖链，使其能够平稳运行。
（钢或不锈钢）
安装和售后服务
应对安装施工及安装确认。
根据现场的条件和客人的要求，也会有一部分产生限制的情况，为了能以最合适的方法应对，我们接受咨询。
也准备了购买商品后的售后服务。
请充分利用我们提供的各种售后服务（TSUBAKI ProService），包括处理支持、检查和诊断服务。
