轴承滚子输送链条　免加油一般规格

製品写真
  • 在衬套和滚子之间使用具有自润滑性能的特殊圆筒滚珠，因此滚子部分无需额外润滑即可使用。
  • 有EBR和EBF两种滚子形式。
  • 请注意，最大容许张力与标准系列不同，但允许的滚轮负载相同。
  • 环境温度：-20℃至50℃

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

バナー画像

产品目录、使用说明书

结构和特性

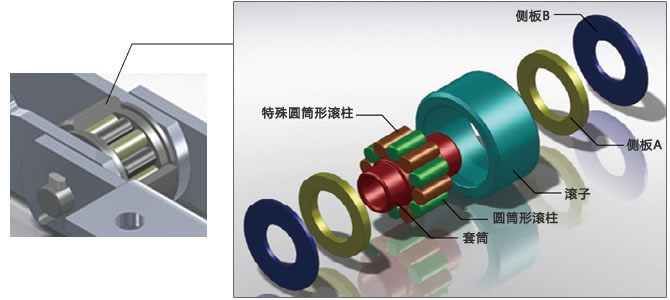

  • ·轴承滚子结构图

    ベアリングローラ構造図

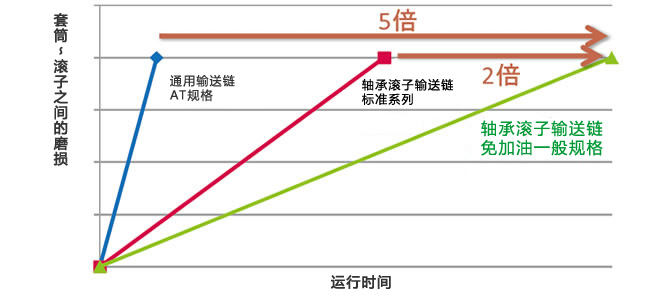

  • ·衬套与滚子间的磨损寿命比较

    ブシュ～ローラ間の摩耗寿命比較

    ※本公司实验比 (无追加加油)

    无需额外润滑，强度是通用AT规格输送链的五倍
    耐磨寿命是标准轴承滚子输送链条的两倍

滚子形状

EBR类型 EBF类型
ローラ形状　EBRタイプ ローラ形状　EBFタイプ

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 EBR RF03075EBR RF03100EBR --- --- --- --- --- --- --- 31.8 16.1
EBF RF03075EBF RF03100EBF --- --- --- --- --- --- --- 31.8
RF05 EBR --- RF05100EBR RF05125EBR RF05150EBR --- --- --- --- --- 40 22
EBF --- RF05100EBF RF05125EBF RF05150EBF --- --- --- --- --- 40
RF08 EBR --- --- RF08125EBR RF08150EBR --- --- --- --- --- 44.5 27
EBF --- --- RF08125EBF RF08150EBF --- --- --- --- --- 44.5
RF10 EBR --- RF10100EBR RF10125EBR RF10150EBR --- --- --- --- --- 50.8 30
EBF --- --- RF10125EBF RF10150EBF --- --- --- --- --- 50.8
RF12 EBR --- --- --- --- RF12200EBR RF12250EBR --- --- --- 65 37.1
EBF --- --- --- --- RF12200EBF RF12250EBF --- --- --- 65
RF17 EBR --- --- --- --- RF17200EBR RF17250EBR RF17300EBR --- --- 80 51.4
EBF --- --- --- --- RF17200EBF RF17250EBF RF17300EBF --- --- 80
RF26 EBR --- --- --- --- --- RF26250EBR RF26300EBR RF26450EBR --- 100 57.2
EBF --- --- --- --- --- RF26250EBF RF26300EBF RF26450EBF --- 100
RF36 EBR --- --- --- --- --- --- RF36300EBR RF36450EBR RF36600EBR 125 66.7
EBF --- --- --- --- --- --- RF36300EBF RF36450EBF RF36600EBF 125
※上述间距以外的部分也可制作。请咨询。
※英制间距为特型对应品。请咨询。 返回本页顶部
