电动缸T系列

产品图片
  • 可使用AC (交流) 电源的额定推力2.45kN以上的中等推力区域电动气缸。
  • 具有强大负载保持能力的制动电机、实现低噪音的减速装置、专为气缸开发的高效滚珠丝杆、保护配合装置的安全机构
    该产品提供多种可选配置，适用于各种应用场景。标配可户外使用（电机防护等级 IP55）。
  • 额定推力:2.45~39.2kN
  • 公称速度:9~120mm/s

特性

  • ·易于选择的两款

    根据安全机构的不同，有两种类型。B型内置有湿式滑动离合器。

    C型附推力检测限位开关。

  • ·丰富的规格系列

    根据用途、推力、速度，标准准备了范围广泛的机型。推力可从2.45kN~39.2kN、速度可从9mm/s~120mm/s中选择。

  • ·可靠操作

    所有型号均采用高效滚珠丝杆、静音减速装置和高可靠性制动电机。每个系列还配备高可靠性的内置安全装置。
    它能有效防止过载。

  • ·多种选项

    行程调整限位开关备有外部式和内部式2种，行程传感器备有电位计方式和旋转编码器方式2种。
    使序列器控制更简便。

各类型 (保护装置) 的使用和构造

根据安全机构的不同，准备了两种类型。


  • ・B型（带湿式滑动离合器）

    减速段螺杆轴端内置湿式滑动离合器。采用特殊衬片，以在过载情况下提供保护。

    特殊的内衬设计可在行程中提供保护。

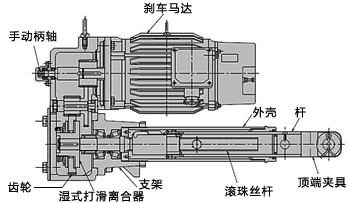

B款

  • ・C型（推力检测装置）

    支架内置推力检测弹簧单元。在停止按压 (吸引) 或超负荷时需要电气信号时可发挥效果。

    在停止过程中，当负载侧过载或行程转移时，也会输出电信号。

    ※特别是受到冲击作用时，内置的弹簧可吸收挠性冲击负荷。

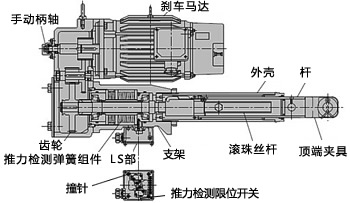

C款

标准型号列表

型号 额定推力
N
{kgf}		 公称速度
50/60Hz
mm/s		 电机容量
kW		 手动轴每转行程的
杆行程
mm		 杆旋转力
N・m
{kgf・m}		 公称行程
mm
LPTB250
LPTC250		 S 2.45k
{250}		 12.5/15 0.1 2.0 2.65
{0.27}		 200, 300, 400,
500, 600
L 25/30 0.1 1.0
M 50/60 0.2 2.0
H 100/120 0.4 4.0
LPTB500
LPTC500		 S 4.90k
{500}		 12.5/15 0.1 2.0 2.29
{0.54}		 200, 300, 400,
500, 600, 800
L 25/30 0.2 1.0
M 50/60 0.4 2.0
H 100/120 0.75 3.9
LPTB1000
LPTC1000		 S 9.80k
{1000}		 12.5/15 0.2 2.0 14.7
{1.5}		 200, 300, 400,
500, 600, 800,
*1000
L 25/30 0.4 1.0
M 50/60 0.75 2.0
H 100/120 1.5 4.0
LPTB2000
LPTC2000		 S 19.6k
{2000}		 12.5/15 0.4 2.0 35.3
{3.6}		 200, 300, 400,
500, 600, 800,
*1000, *1200
L 25/30 0.75 1.0
M 50/60 1.5 2.0
H 75/90 2.2 3.0
LPTB4000
LPTC4000		 S 39.2k
{4000}		 9/11 0.75 1.4 83.3
{8.5}		 200, 300, 400,
500, 600, 800,
1000, 1200, *1500
L 25/30 1.5 1.0
M 35/42 2.2 1.4
H 60/72 3.7 2.4

※速度表示电机同步旋转速度时的值。

※*标记行程时，额定推力有限。

产品目录、使用说明书

电机规格

形式 全封闭自冷却型带刹车
输出 参照标准机型一览
极数 四极
电源 电压 200V/200V/220V
频率 50Hz/60Hz/60Hz
额定时间 30分钟额定
耐热等级 B
保护结构 全封闭户外型（IP55）

有关马达选项，请参阅此处。

型号表示例

LPT B 1000 L 4
｜
系列名称
电动缸
T系列		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
额定推力
250:2.45kN{250kgf}
500:4.90kN{500kgf}
1000:9.80kN{1000kgf}
2000:19.6kN{2000kgf}
4000:39.2kN{4000kgf}
32000:313kN{32000kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
公称行程
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm
类型
B：湿式滑动离合器
C：推力检测装置类型		 公称速度
S、L、M、H
实际速度
请参照
详细信息。

■椿本产品型号指引

选择型号:

查看产品详细信息

*要生成正确的格式编号，请按从左到右的顺序选择项目。

系列 类型 额定推力 公称速度 行程

LPT






















类型

B：内置湿式滑动离合器作为过载保护装置。

C：配备推力检测装置。

额定推力

是能够动作的额定推力。

公称速度

电机同步转速时的气缸工作速度。

各机型的速度值请参照详细信息。

公称行程

动作部的行程距离。根据推力不同，制作范围也不同。

电机规格

Z:支持变频器驱动。

V:电源的电压及频率为400/400/440V、50/60/60Hz。

V1:电源的电压及频率为380V、50Hz。

V2:电源的电压及频率为380V、60Hz。

V3:电源的电压及频率为415V、50Hz。

V4:电源的电压及频率为460V、60Hz。

T1:对应耐热等级F 40°C。

T2:对应耐热等级F 60°C。

T3:对应耐热等级F 80°C。

T4:对应耐热等级H 80°C。

N:CE规格。

N2:符合UL规格。

N3:CCC规格。

D:耐压防爆设计。

A:无电机的适配器规格。

选项符号

L:附带行程调整外部LS2个。

L3:附带行程调整外部LS3个。

K2:包含两个用于检测行程位置的微动开关。

K4:4个内置微动开关，用于检测行程位置。

P:内置检测行程位置的电位器。

R:附带输出行程移动信号的旋转编码器。

C：配有U型夹具。
不能与位置检测选项 K2、K4、P 和 R 同时安装。

I：配有 I 形开端金具。
推力为 58.8kN（6000kgf） 或以上的型号
I 型开端金具是标准配置（无需额外符号）。

J:带防尘罩。

F:电机端子箱及行程调整外部LS安装在与标准相反的一侧。
可选择推力39.2kN{4000kgf}以下的机种。


※提供多种选项。

关于可选的型号，请在这里确认。

产品型号列表

※单击形状编号以显示详细信息。全部开启 全部关闭

推力2.45kN{250kgf} (型号LPTB250~・LPTC250~)

推力4.90kN{500kgf} (型号LPTB500~・LPTC500~)

推力9.80kN{1000kgf} (型号LPTB1000~・LPTC1000~)

推力19.6kN{2000kgf} (型号LPTB2000~・LPTC2000~)

推力39.2kN{4000kgf} (型号LPTB4000~・LPTC4000~)

推力58.8kN{6000kgf} (型号LPTB6000~・LPTC6000~)

推力78.4kN{8000kgf} (型号LPTB8000~・LPTC8000~)

推力117kN{12000kgf} (型号LPTB12000~・LPTC12000~)

推力156kN{16000kgf} (型号LPTB16000~・LPTC16000~)

推力313kN{32000kgf} (型号LPTB32000~・LPTC32000~)

·LPT系列推力6000kgf以上的型号从2019年度开始过渡到LPU系列。

有关详细信息，请单击此处。

液压缸简易推力计算

・下面给出了将液压缸输出转换为近似电动缸推力的公式。

液压缸简易推力计算

特殊响应

·可以根据客户的使用条件进行特殊处理。

防转规格，防粘对策，防尘罩特殊等特殊对策请点击这里
