车架支撑部件主要规格
产品目录、使用说明书
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
通用脚架 (UF)
可用于传送带和装置的支脚。请在需要倾斜或调整水平的地方使用。孔明追加加工类型也可以固定在地板上。

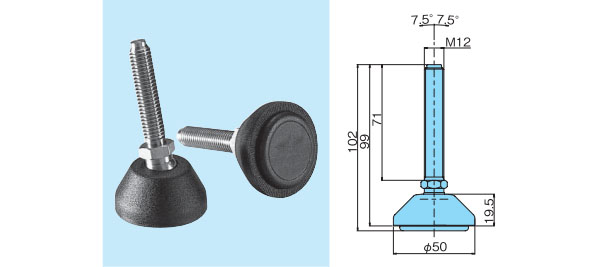

单击放大
| 型号 | 材质 | 容许负荷 千牛 |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主体板 | 防滑 松紧带衬垫 |
|||||||
| TP-C17107T-UF | 不锈钢 (SUS304) |
强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
12.0 | MB173-68729-UF | DXF | 请咨询 | 请咨询 | |
注释
1.容许负荷是指在静态状态下容许负荷。

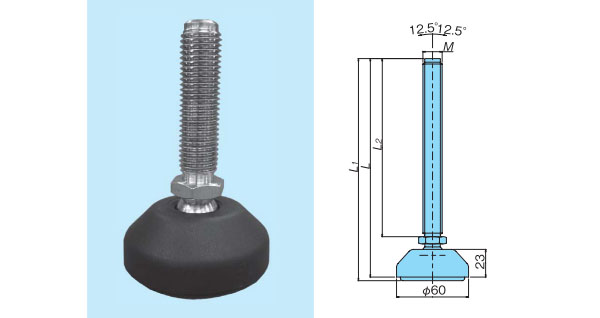

单击放大
| 型号 | 材质 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|
| 螺栓 | 主体板 | 防滑橡胶垫 | |||||
| TP-C171054T-UF | 不锈钢 (SUS304) | 强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
DXF | 请咨询 | 请咨询 | |
| TP-C171056T-UF | DXF | 请咨询 | 请咨询 | ||||
| TP-C171060T-UF | DXF | 请咨询 | 请咨询 | ||||
| 型号 | L | L1 | L2 | 容许负荷 千牛 |
M | MB等价品 |
|---|---|---|---|---|---|---|
| TP-C171054T-UF | 94 | 97 | 60 | 15.0 | M16 | MB98-59901-UF |
| TP-C171056T-UF | 179 | 182 | 145 | 15.0 | M16 | MB98-67304-RF |
| TP-C171060T-UF | 179 | 182 | 145 | 15.0 | M20 | MB98-67124-RF |
注释
1.容许负荷是指在静态状态下容许负荷。

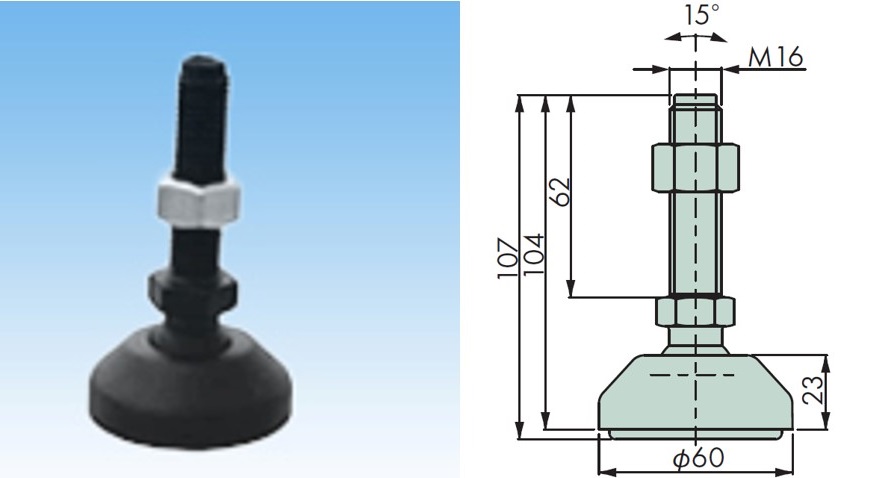

单击放大
| 型号 | 材质 | 容许负荷 千牛 |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 螺母 | 主体板 | 防滑 松紧带衬垫 |
|||||||
| TP-C17715T-UF | 含铁芯 聚酰胺 |
不锈钢 | 强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
0.78 | - | DXF | 请咨询 | 请咨询 | |
注释
1.容许负荷是指在静态状态下容许负荷。
单击放大
| 型号 | 材质 | 容许负荷 千牛 |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓、螺母 | 主体板 | 防滑 松紧带衬垫 |
|||||||
| TP-C17532T-UF | 不锈钢 (SUS304) |
强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
15.0 | MB172-56571-UF | DXF | 请咨询 | 请咨询 | |
注释
1.容许负荷是指在静态状态下容许负荷。
单击放大
| 型号 | 材质 | 容许负荷 千牛 |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓、螺母 | 主体板 | 防滑 松紧带衬垫 |
|||||||
| TP-C17570CT-UF | 不锈钢 (SUS304) |
强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
15.0 | MB323-69733-UF | DXF | 请咨询 | 请咨询 | |
注释
1.容许负荷是指在静态状态下容许负荷。
2.固定用的孔为了防止异物堵塞，没有贯通。需要固定孔时，请如图所示，用冲头和锤子进行打孔。
单击放大
| 型号 | 材质 | 容许 负荷 kN |
H | A | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主体板 | 防滑 松紧带衬垫 |
|||||||||
| TP-C176450T-UF | 不锈钢 (SUS304) |
强化 聚酰胺 |
耐油性橡胶 肖氏硬度70 |
18.0 | 100 | 64 | MB133-63343-UF | DXF | 请咨询 | 请咨询 | |
| TP-C176453T-UF | 18.0 | 225 | 190 | MB133-67055-UF | DXF | 请咨询 | 请咨询 | ||||
注释
1.容许负荷是指在静态状态下容许负荷。
2.固定用的孔为了防止异物堵塞，没有贯通。需要固定孔时，请如图所示，用冲头和锤子进行打孔。
单击放大
| 型号 | 材质 | 容许负荷 千牛 |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|
| 螺栓 | 主体板 | 防滑 松紧带衬垫 |
|||||||
| TP-C17237T-UF | 不锈钢 (SUS304) |
强化聚酰胺 | 耐油性橡胶 肖氏硬度70 |
30.0 | M169-68404N-RF | DXF | 请咨询 | 请咨询 | |
注释
1.容许负荷是指在静态状态下容许负荷。
2.固定用的孔为了防止异物堵塞，没有贯通。需要固定孔时，请如图所示，用冲头和锤子进行打孔。
支脚

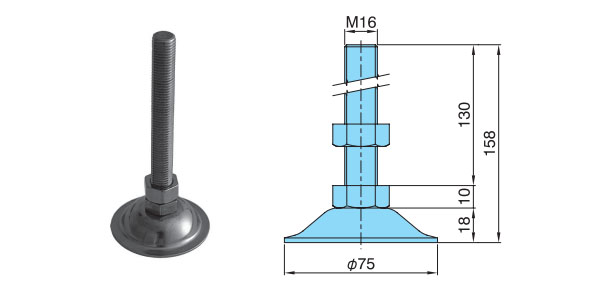

单击放大
| 型号 | 材质 | 容许负荷 千牛 |
DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|
| 脚 | 螺栓、螺母 | |||||||
| TP-TA16SUS | 不锈钢 | 不锈钢 | 11 | DXF | 请咨询 | 请咨询 | 3DCAD | |
注释
1.这是您订购的产品。

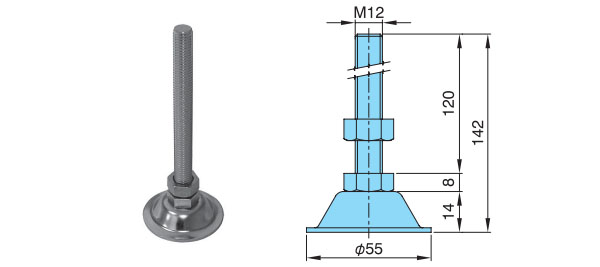

单击放大
| 型号 | 材质 | 容许负荷 千牛 |
DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|
| 脚 | 螺栓、螺母 | |||||||
| TP-TB12SUS | 不锈钢 | 不锈钢 | 10 | DXF | 请咨询 | 请咨询 | 3DCAD | |
注释
1.这是您订购的产品。
