特殊大型输送链FB规格

製品写真
  • 通过采用固体润滑剂和密封结构，实现了以往产品2倍以上的磨损寿命。
  • 最适合斗式提升机和流动输送机的链条拉伸对策。

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

バナー画像

产品目录、使用说明书

结构和特性

  • ·固体润滑剂对螺距伸长的抑制
  • ・密封机构可防止搬运物进入销和衬套之间。
  • ·通过密封机构防止固体润滑剂流出
  • ·低噪音:实现平均约2db的低噪音
  • ・使用雰囲気温度：-15℃～200℃
  • ※根据使用温度，密封机构可能会变更。
  • ※FB规格对链条磨损延伸有效，但对轴套和滚子之间的磨损 (如滚子松动) 无效。

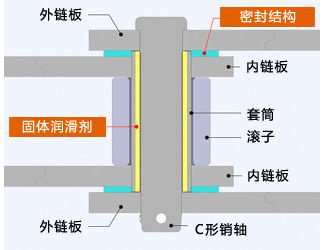

構造

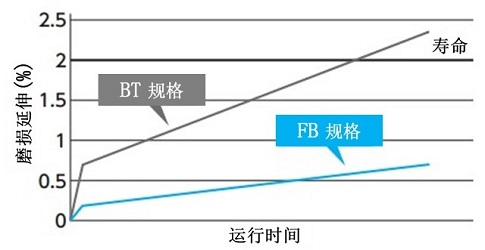

磨损寿命比较

磨损寿命比较

评估后的销钉状态比较

BT规格 FB规格
評価後のピンの状態比較BT仕様 評価後のピンの状態比較FB仕様

评估结果表明，其使用寿命是BT规格的两倍。

※本公司实验比

※根据使用条件等，有时会有所不同。

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
100mm 125mm 150mm 200mm 250mm 300mm 450mm φmm mm
RF08 R --- RF08125R-FB□ RF08150R-FB□ --- --- --- --- 44.5 24.6
F --- RF08125F-FB□ RF08150F-FB□ --- --- --- --- 44.5
S --- RF08125S-FB□ RF08150S-FB□ --- --- --- --- 22.2
RF10 R RF10100R-FB□ RF10125R-FB□ RF10150R-FB□ --- --- --- --- 50.8 27.6
F --- RF10125F-FB□ RF10150F-FB□ --- --- --- --- 50.8
S RF10100S-FB□ RF10125S-FB□ RF10150S-FB□ --- --- --- --- 29
M RF10100M-FB□ RF10125M-FB□ RF10150M-FB□ --- --- --- --- 31.8
RF12 R --- --- --- RF12200R-FB□ RF12250R-FB□ --- --- 65 34.8
F --- --- --- RF12200F-FB□ RF12250F-FB□ --- --- 65
S --- --- --- RF12200S-FB□ RF12250S-FB□ --- --- 34.9
M --- --- --- RF12200M-FB□ RF12250M-FB□ --- --- 38.1
RF17 R --- --- --- RF17200R-FB□ RF17250R-FB□ RF17300R-FB□ --- 80 49.2
F --- --- --- RF17200F-FB□ RF17250F-FB□ RF17300F-FB□ --- 80
S --- --- --- RF17200S-FB□ RF17250S-FB□ RF17300S-FB□ --- 40.1
M --- --- --- RF17200M-FB□ RF17250M-FB□ RF17300M-FB□ --- 44.5
RF26 R --- --- --- RF26200R-FB□ RF26250R-FB□ RF26300R-FB□ RF26450R-FB□ 100 54.9
F --- --- --- --- RF26250F-FB□ RF26300F-FB□ RF26450F-FB□ 100
S --- --- --- RF26200S-FB□ RF26250S-FB□ RF26300S-FB□ RF26450S-FB□ 44.5
M --- --- --- RF26200M-FB□ RF26250M-FB□ RF26300M-FB□ RF26450M-FB□ 50.8
※上述间距以外的部分也可制作。请咨询。
英寸系请咨询。
　　　表格中的方框用于输入链的规范代码。（例如：基于BT规格FB 规范 → FBBT） このページの上へ戻る
