塑料系列三维TKRB型
- 链节
缩短、延长
- 注意：可延长的链节数取决于电线的盈余长度。
- 一种能够承受较大拉力的3D电缆拖链。
- ·内置金属丝实现高拉伸强度。
- ·采用开放式结构，操作方便。
- ·为您准备了丰富的装饰品。
- ·可通过拼接调整长度。详情请确认说明。
结构
可以承受更大的张力
开式结构
- 您可以推入和插入电缆
- 简化缆线的维护
也可根据使用环境和条件提供保护套管和隔热罩。
长寿命化
使用特殊塑胶材料
可快速打开
支架可轻松安装在连杆上
也可以通过表面紧固件/软管带将曲面安装到机器人手臂上。
※仅部分尺寸
饰品※根据尺寸可能无法提供。
 |
 |
 |
 |

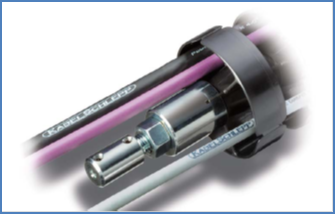

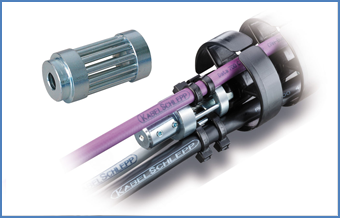

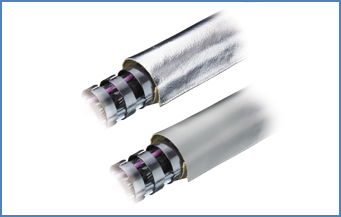

| 保护器 | 隔热罩/保护套 | 卡盘零件 | 夹具 |
 |
 |
 |
 |

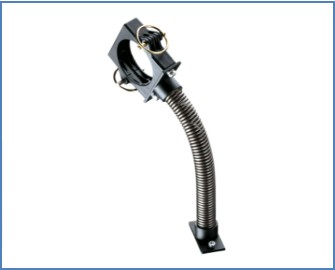

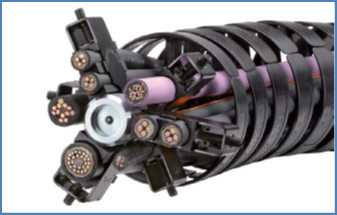

| 弹簧固定台 | 锁定螺栓 (LineFix安装用) |
PBU(Pull Back Unit) | 导向支架 |
 |
 |
 |
 |

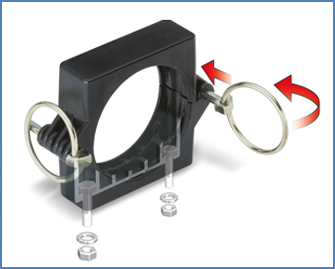

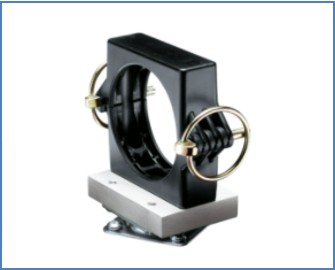

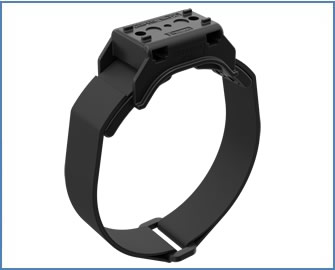

| 托架 | 旋转板 | 支架支架 (TKRB14) | NEW支架 (TKRB21/32) |
特性
1.3维可弯曲
这样可以延长三维弯曲电缆（例如多轴机器人中使用的电缆）的使用寿命，并降低过早断开连接的风险。

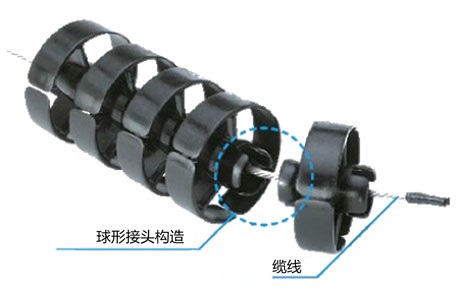

2.高强度
工程塑料链节是通过两端的球形接头结构链节的，通过在链节中心内置电线来确保强度和灵活性。
3.易于插入电缆软管
所有尺寸均为开放式。采用狭缝结构或卡扣开合机构，可轻松插入电缆软管。

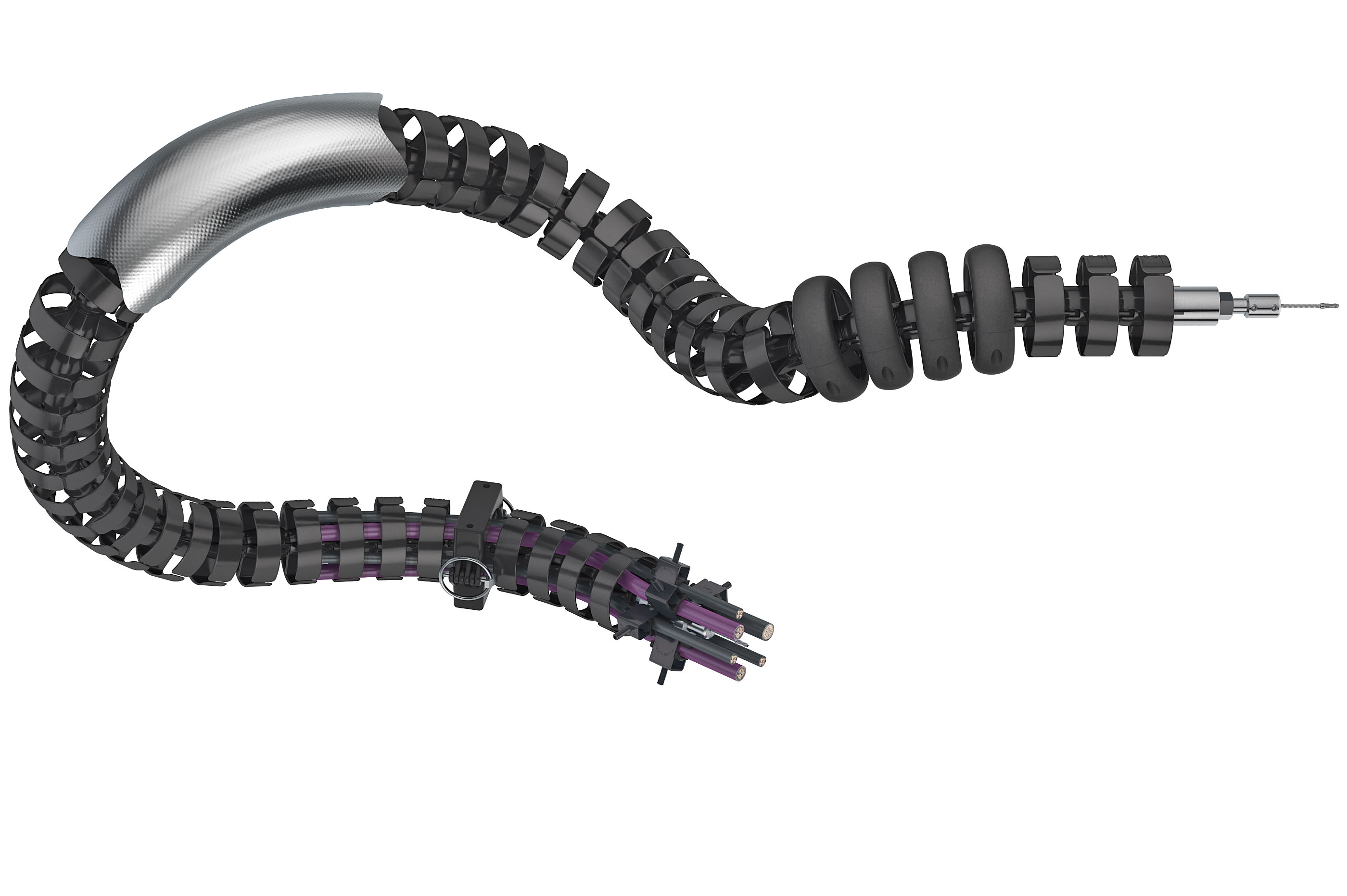

4.丰富的附件
为各种环境和布线提供丰富的附件。

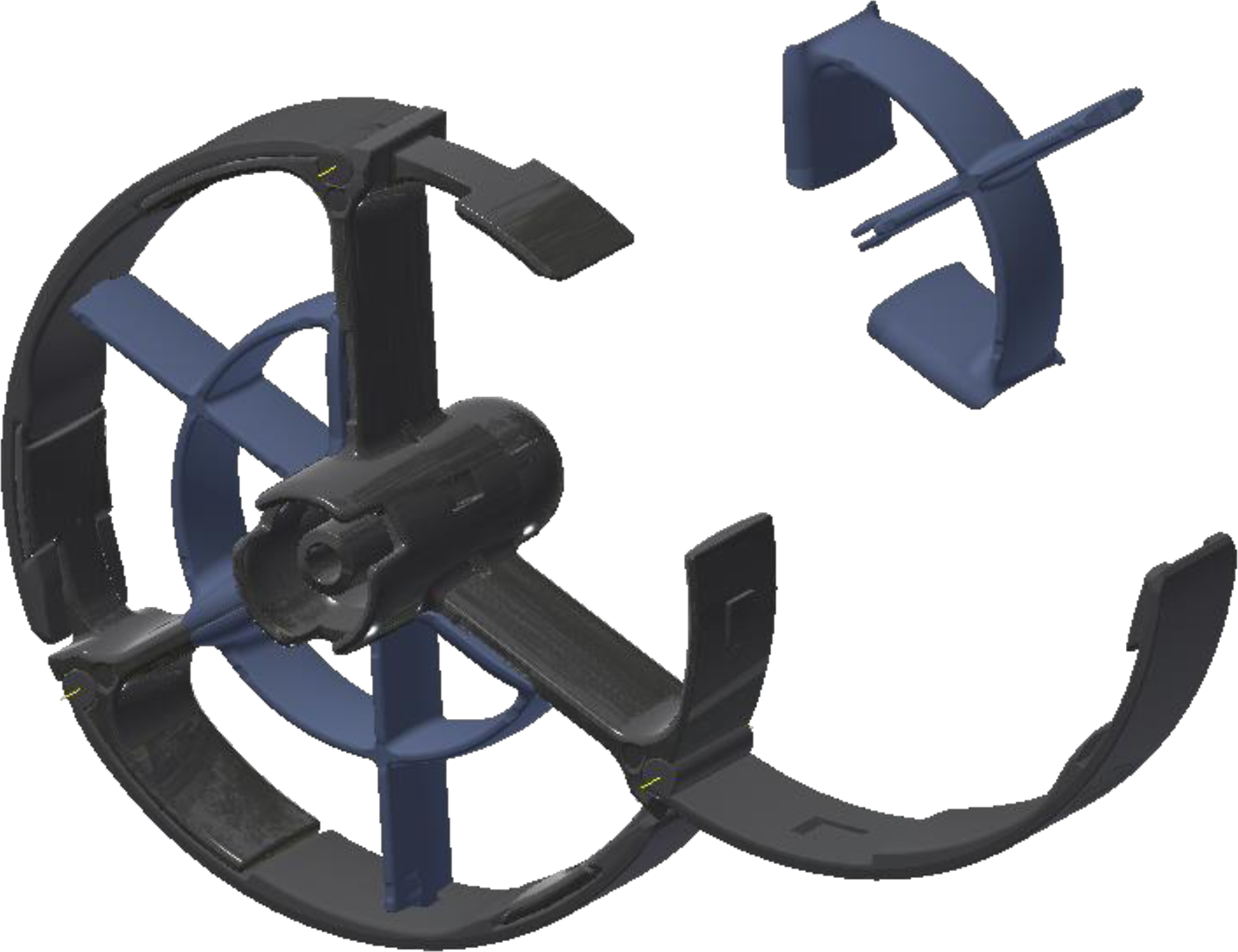

5.分区模块阵容 (TKRB50H48)
大尺寸的TKRB50H包括一系列分隔模块，可独立存放更多电缆软管。

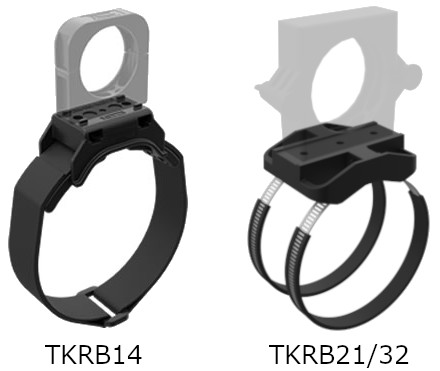

6. NEW通过表面紧固件/软管带将曲面安装到机械臂上
支架也可以安装在曲面机器人手臂上，例如协作机器人。
产品目录、使用说明书
商品一览表
| TKRB14H10～TKRB40H31 | TKRB50H48 |
 |
 |
※单击以查看详细信息。

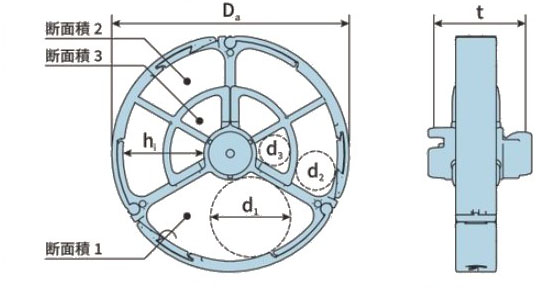

| 系列 | 尺寸 | 适用电缆软管外径 mm |
弯曲 半径 mm |
容许扭转角度 (每1m) ° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB型 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
