蜗轮蜗杆EWJMK、EWMK
- 通用齿轮头伺服化，兼具高度经济性和短交货期的优点。
- EWJMK 和 EWMK 蜗轮蜗杆头是直交轴型，可实现高强度和静音运行。
- 输出轴:实心
- 对应伺服电机:0.2~7kW
- 减速比:1/10~1/60
特性
-
·经济
我们已对通用齿轮箱进行了改造，使其适用于伺服应用，从而能够以经济高效的方式交付产品，并缩短交货期。
-
·低噪音、低振动
采用蜗轮齿轮，与其他齿轮传动不同，滑动接触，减低了振动和噪音。
-
·油封寿命延长采用自主开发的新型油封构造
新的油封结构在油封内部加入了过滤器，可以防止磨损粉进入油封，从而延长油封的使用寿命。
-
·精确、紧凑
基本的支脚安装类型，通过平衡的最佳设计，实现了紧凑且高精度。
-
·输出轴背隙 (近似)
单位:分钟 尺寸 EWJMK35 EWJMK42 EWJMK50 EWJMK63 EWJMK70 EWMK80 EWMK100 角度 40 30 25 35 30 25 ※不是保证值。
产品目录、使用说明书
型号表示例
| EWJMK | 35 | E | 10 | L | - | □□□C |
| | 款式 |
| 尺寸 |
｜ 安装方向 |
| 减速比 |
| 轴配置 |
| 安装代号 |
|
| 请参照下表 | 请参照下表 | (夹紧型) |
| 安装方向 | E, T | V |
|---|---|---|
| 轴配置 |  |
 |
■椿本产品型号指引
系列
EWJMK、EWMK:以脚架安装为基础的款式。70尺寸以下为EWJMK系列80尺寸以上为EWMK系列。
SWJMK、SWMK:以法兰安装、轴上安装为基本类型。70码以下为SWJMK系列，80码以上为SWMK系列。
尺寸
表示减速机的大小。
安装方向
E或T:EWJMK、SWJMK系列为E,
EWMK、SWMK系列为T,
E可全方位安装，T为输入轴位于输出轴之上的类型。
B:输入轴低于输出轴的类型。
V:输出轴为垂直方向的类型。
详细内容请参照下图。
减速比
表示减速比。

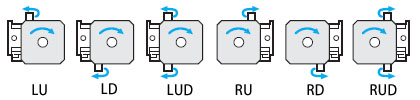

轴配置
表示安装面与输入轴、输出轴的关系。
详细内容请参照下图。
安装代号
指定与要安装的电动机相匹配的安装代号。
商品一览表
| 安装代号 | 减速比 | E款 |
|---|---|---|
|
下面的电机安装部分 |
1/10 | EWJMK35E10L EWJMK35E10R EWJMK35E10LR |
| 1/15 | EWJMK35E15L EWJMK35E15R EWJMK35E15LR |
|
| 1/20 | EWJMK35E20L EWJMK35E20R EWJMK35E20LR |
|
| 1/25 | EWJMK35E25L EWJMK35E25R EWJMK35E25LR |
|
| 1/30 | EWJMK35E30L EWJMK35E30R EWJMK35E30LR |
|
| 1/40 | EWJMK35E40L EWJMK35E40R EWJMK35E40LR |
|
| 1/50 | EWJMK35E50L EWJMK35E50R EWJMK35E50LR |
|
| 1/60 | EWJMK35E60L EWJMK35E60R EWJMK35E60LR |
| 安装代号 | 减速比 | E款 |
|---|---|---|
|
下面的电机安装部分 |
1/10 | EWJMK42E10L EWJMK42E10R EWJMK42E10LR |
| 1/15 | EWJMK42E15L EWJMK42E15R EWJMK42E15LR |
|
| 1/20 | EWJMK42E20L EWJMK42E20R EWJMK42E20LR |
|
| 1/25 | EWJMK42E25L EWJMK42E25R EWJMK42E25LR |
|
| 1/30 | EWJMK42E30L EWJMK42E30R EWJMK42E30LR |
|
| 1/40 | EWJMK42E40L EWJMK42E40R EWJMK42E40LR |
|
| 1/50 | EWJMK42E50L EWJMK42E50R EWJMK42E50LR |
|
| 1/60 | EWJMK42E60L EWJMK42E60R EWJMK42E60LR |
