除尘器用输送链JAC型
- 在水处理设施的除尘器、排水机中使用的链条。
- 通过材质的组合，可以根据用途选择合适的链子。
规格
-
·NVJ:最经济、最坚固、最耐磨的链条。
-
·PJ (PJH) :具有优异的耐磨性和耐腐蚀性的链条。
-
・PJW（PJWH）：与 PJ 系列的两个法兰兼容，适用于防止从导轨脱落。
-
·SJ:是耐腐蚀性最好的链子。
-
・SJW：与 SJ 系列的两个法兰兼容，适用于防止从导轨脱落。
-
·NSJ:与SJ规格相比，衬套~滚子间的耐磨损性能为1.5倍。已注册NETIS (注册号:KT-230284-A)
-
·NSJW:与SJW规格相比，衬套~滚子间的耐磨损性能为1.5倍。已注册NETIS (注册号:KT-230284-A)
NSJ规范和NSJW规范已在NETIS中注册。点击此处查看资源
-
·FP-SJW:使用树脂制F滚子降低行走噪音的链条。
*PJH 和 PJWH 是重型型号。重型型号的内链节带有更宽的钢板。
附件（详情请参阅产品列表）

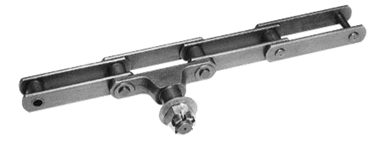

用于耙式反转自动除尘器的Y附件
（附件类型：Y）

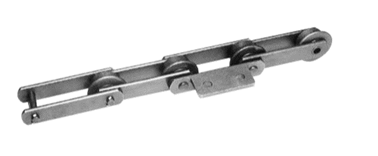

A2附件（1 型），适用于固定耙式自动除尘器和排水机
（附件类型 A2T1）

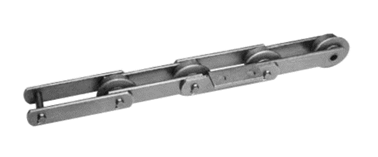

2型泥沙清除机附件
（附件类型：A2T2）

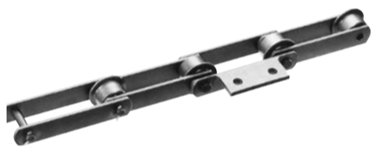

※PJW·SJW耙子固定式自动除尘器·排水机用
A2附件（类型1）（附件类型A2T1）
HB:强力型加大了内板的宽度。
产品目录、使用说明书
商品一览表
*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。
※平均拉伸强度请咨询本公司。
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NVJ | 22.2 | 26.2 |
| JAC10152 | R | JAC10152R-NVJ | 50.8 | 29 |
| F | JAC10152F-NVJ | 50.8 | ||
| S | JAC10152S-NVJ | 29 | ||
| JAC6205 | R | JAC6205R-NVJ | 65 | 35.9 |
| F | JAC6205F-NVJ | 65 | ||
| S | JAC6205S-NVJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NVJ | 70 | 35.7 |
| F | JAC21152F-NVJ | 70 | ||
| S | JAC21152S-NVJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NVJ | 80 | 55.6 |
| F | JAC26152F-NVJ | 80 | ||
| S | JAC26152S-NVJ | 44.5 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-PJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-PJ | 50.8 | 30 |
| F | JAC10152F-PJ | 50.8 | ||
| S | JAC10152S-PJ | 29 | ||
| JAC10152-H | R | JAC10152R-PJH | 50.8 | 30 |
| F | JAC10152F-PJH | 50.8 | ||
| S | JAC10152S-PJH | 29 | ||
| JAC6205 | R | JAC6205R-PJ | 65 | 37.1 |
| F | JAC6205F-PJ | 65 | ||
| S | JAC6205S-PJ | 34.9 | ||
| JAC6205-H | R | JAC6205R-PJH | 65 | 37.1 |
| F | JAC6205F-PJH | 65 | ||
| S | JAC6205S-PJH | 34.9 | ||
| JAC21152 | R | JAC21152R-PJ | 70 | 37.1 |
| F | JAC21152F-PJ | 70 | ||
| S | JAC21152S-PJ | 40.1 | ||
| JAC26152 | R | JAC26152R-PJ | 80 | 55.2 |
| F | JAC26152F-PJ | 80 | ||
| S | JAC26152S-PJ | 44.5 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-PJW | 50.8 | 36.2 |
| JAC10152-H | F | JAC10152F-PJWH | 50.8 | 36.2 |
| JAC6205 | F | JAC6205F-PJW | 65 | 44.5 |
| JAC6205-H | F | JAC6205F-PJWH | 65 | 44.5 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-SJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-SJ | 50.8 | 30 |
| F | JAC10152F-SJ | 50.8 | ||
| S | JAC10152S-SJ | 29 | ||
| JAC6205 | R | JAC6205R-SJ | 65 | 37.1 |
| F | JAC6205F-SJ | 65 | ||
| S | JAC6205S-SJ | 34.9 | ||
| JAC21152 | R | JAC21152R-SJ | 70 | 37.1 |
| F | JAC21152F-SJ | 70 | ||
| S | JAC21152S-SJ | 40.1 | ||
| JAC26152 | R | JAC26152R-SJ | 80 | 57.2 |
| F | JAC26152F-SJ | 80 | ||
| S | JAC26152S-SJ | 44.5 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-SJW | 50.8 | 36 |
| FP | JAC10152FP-SJW | |||
| JAC6205 | F | JAC6205F-SJW | 65 | 44.5 |
| FP | JAC6205FP-SJW | |||
| JAC21152 | F | JAC21152F-SJW | 70 | 44.5 |
| FP | JAC21152FP-SJW | |||
| JAC26152 | F | JAC26152F-SJW | 80 | 57.2 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC08152 | S | JAC08152S-NSJ | 22.2 | 27 |
| JAC10152 | R | JAC10152R-NSJ | 50.8 | 30 |
| F | JAC10152F-NSJ | 50.8 | ||
| S | JAC10152S-NSJ | 29 | ||
| JAC6205 | R | JAC6205R-NSJ | 65 | 37.1 |
| F | JAC6205F-NSJ | 65 | ||
| S | JAC6205S-NSJ | 34.9 | ||
| JAC21152 | R | JAC21152R-NSJ | 70 | 37.1 |
| F | JAC21152F-NSJ | 70 | ||
| S | JAC21152S-NSJ | 40.1 | ||
| JAC26152 | R | JAC26152R-NSJ | 80 | 57.2 |
| F | JAC26152F-NSJ | 80 | ||
| S | JAC26152S-NSJ | 44.5 |
| 尺寸 | 滚子 类型 |
节距 | 滚子 外径 |
内链节 内宽 |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| JAC10152 | F | JAC10152F-NSJW | 50.8 | 36 |
| JAC6205 | F | JAC6205F-NSJW | 65 | 44.5 |
| JAC21152 | F | JAC21152F-NSJW | 70 | 44.5 |
| JAC26152 | F | JAC26152F-NSJW | 80 | 57.2 |
