轴承滚子输送链条　完全免加油规格

产品图片
  • 滚筒内部交替安装有钢制滚轮和特殊圆筒滚珠。
    此外，通过将固体润滑剂压紧并密封到衬套的内表面上，销和衬套之间或衬套和滚子之间不需要额外的润滑。
  • 有AEBR、AEBF两种滚子形式。
  • 请注意，最大容许张力与标准系列不同，但允许的滚轮负载相同。
  • 环境温度：-20℃至50℃

*另请考虑使用“螺丝锁紧式接头"，这是一种便于拆装连接的接头链节。

横幅图片

产品目录、使用说明书

结构和特性

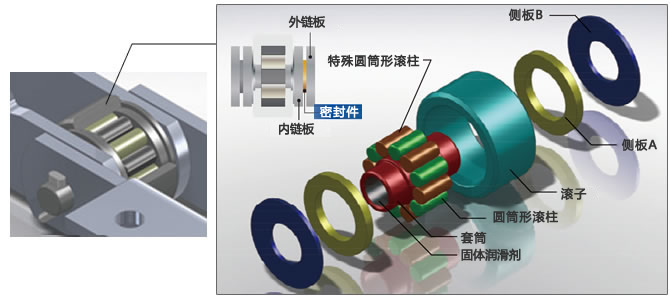

  • ·轴承滚子结构图

    轴承滚子结构图

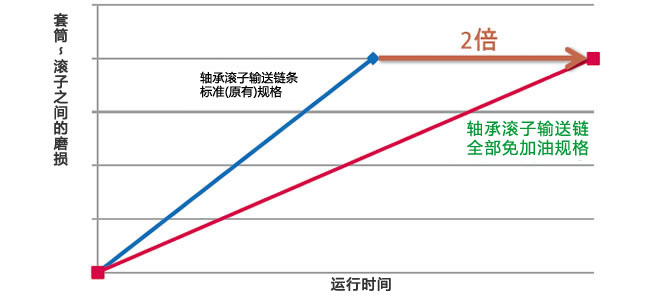

  • ·衬套与滚子间的磨损寿命比较

    衬套与滚子间的磨损寿命比较

    ※本公司实验比 (无追加加油)

    无需额外润滑，使用寿命是标准轴承滚子输送链条的两倍

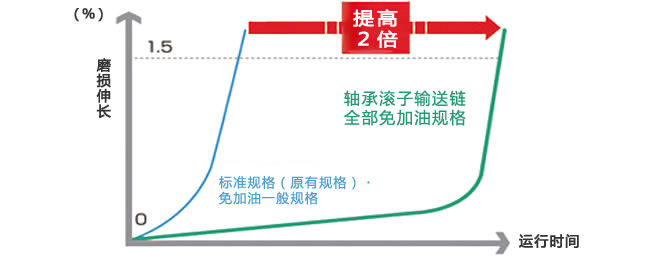

  • ·销-轴套磨损寿命比较

    销-轴套磨损寿命比较

    ※本公司实验比 (无追加加油)

    无需额外润滑的轴承滚子输送链条，使用寿命是免加油一般规格的两倍

商品一览表

※单击查看详细信息

*最大容许张力是根据我们的设计标准计算得出的值，即计算强度。除非另有规定，否则在选择大型输送链时应使用最大容许张力。
该数值因制造商而异，并非保证值。

※平均拉伸强度请咨询本公司。

米制节距

尺寸 滚子
类型		 节距 滚子
外径		 内链节
内宽
100mm 125mm 150mm 200mm 250mm 300mm Φmm mm
RF05 AEBR RF05100AEBR RF05125AEBR RF05150AEBR --- --- --- 40 23
AEBF RF05100AEBF RF05125AEBF RF05150AEBF --- --- --- 40
RF08 AEBR --- RF08125AEBR RF08150AEBR --- --- --- 44.5 28.5
AEBF --- RF08125AEBF RF08150AEBF --- --- --- 44.5
RF10 AEBR RF10100AEBR RF10125AEBR RF10150AEBR --- --- --- 50.8 31.5
AEBF --- RF10125AEBF RF10150AEBF --- --- --- 50.8
RF12 AEBR --- --- --- RF12200AEBR RF12250AEBR --- 65 37.5
AEBF --- --- --- RF12200AEBF RF12250AEBF --- 65
RF17 AEBR --- --- --- RF17200AEBR RF17250AEBR RF17300AEBR 80 51.5
AEBF --- --- --- RF17200AEBF RF17250AEBF RF17300AEBF 80
RF26 AEBR --- --- --- --- RF26250AEBR RF26300AEBR 100 57.5
AEBF --- --- --- --- RF26250AEBF RF26300AEBF 100
※上述间距以外的部分也可制作。请咨询。
※英制间距为特型对应品。请咨询是否应对。 返回本页顶部
